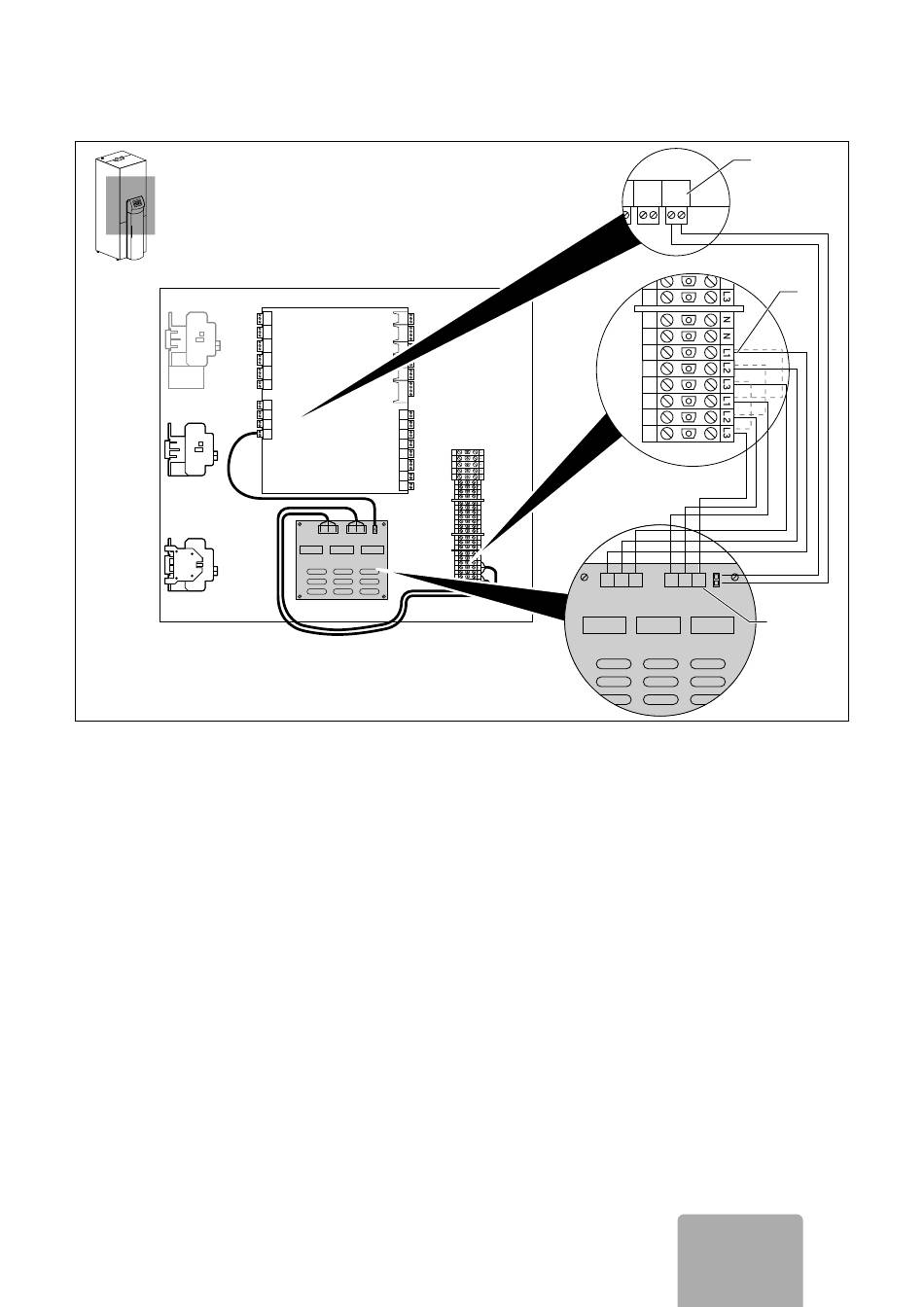

Fig. 4.6 Tilkobling til geoTHERM VWS/VWW/VWL-S ..2 og
VWS ..3
> Koble den blå pluggen til styreledningen for start-
strømbegrenseren til regulatorkretskortet (3).
> Fjern de tre broene fra fabrikken (2, stiplede linjer).
> Koble startstrømbegrenserens inn- og utgangslednin-
ger til tilkoblingsklemmene (2 og 4) på riktig måte
med hensyn til fase og farge.
> Utfør en kontroll i samsvar med nasjonale forskrifter
etter at installasjonen er avsluttet (kontroll av beskyt-
telsesledning, måling av isolasjonsmotstand og måling
av lekkasjestrøm).
