4 Instalacja
4.2 Instalacja ogranicznika prądu rozruchowego w

VWL 61/3 S, 81/3 S, 101/3 S, 141/3 S, 171/3 S,

VWS/VWW 61/2, 81/2, 101/2, 141/2, 171/2 i

VWS 64/2, 84/2, 104/2, VWS/VWW 61/3,

81/3, 101/3, 141/3, 171/3 i VWS 64/3, 84/3,
104/3

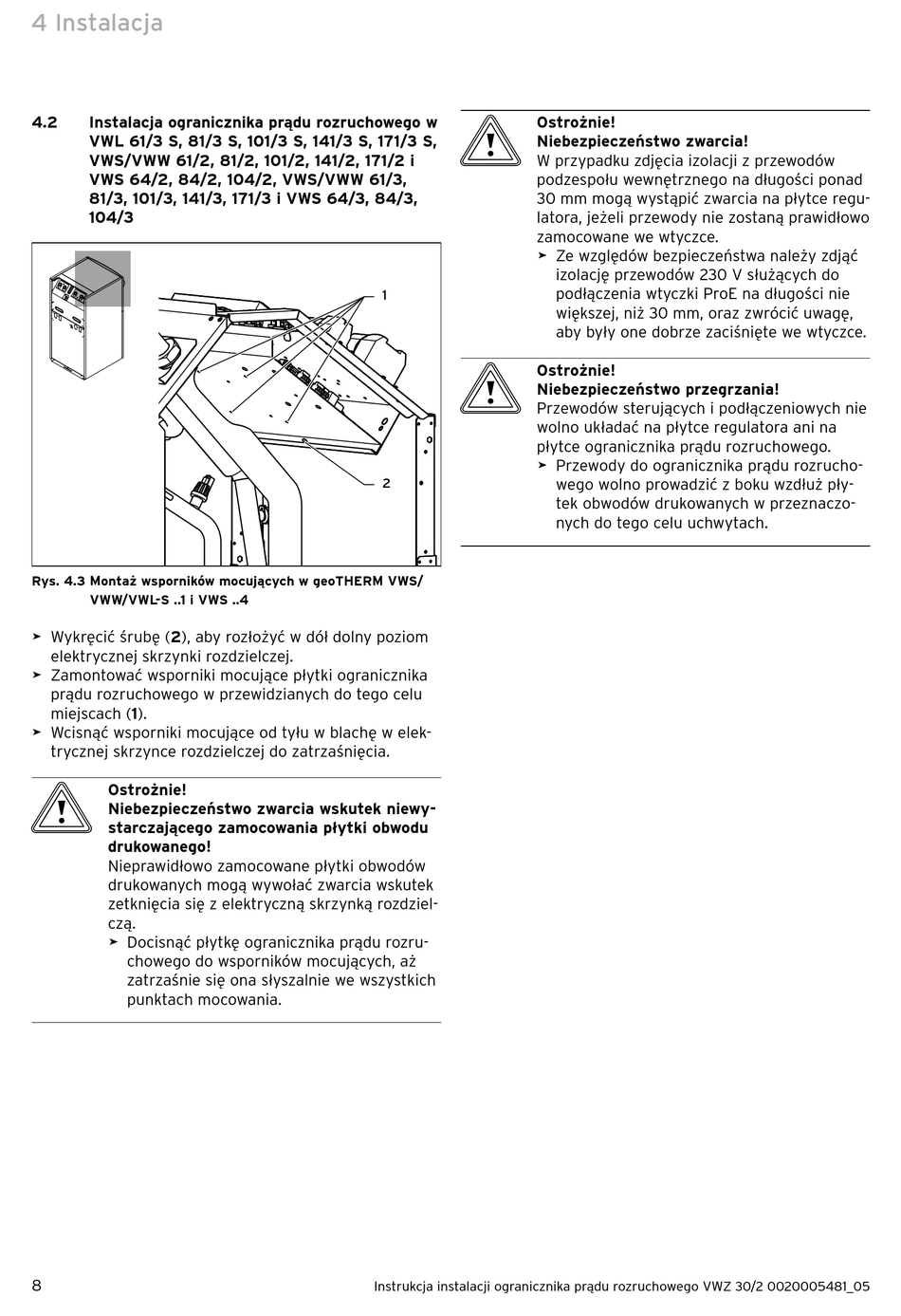

Rys. 4.3 Montaż wsporników mocujących w geoTHERM VWS/
VWW/VWL-S ..1 i VWS ..4
> Wykręcić śrubę (2), aby rozłożyć w dół dolny poziom
elektrycznej skrzynki rozdzielczej.
> Zamontować wsporniki mocujące płytki ogranicznika
prądu rozruchowego w przewidzianych do tego celu
miejscach (1).
> Wcisnąć wsporniki mocujące od tyłu w blachę w elek-
trycznej skrzynce rozdzielczej do zatrzaśnięcia.
b
Ostrożnie!
Niebezpieczeństwo zwarcia wskutek niewy-
starczającego zamocowania płytki obwodu
drukowanego!
Nieprawidłowo zamocowane płytki obwodów
drukowanych mogą wywołać zwarcia wskutek
zetknięcia się z elektryczną skrzynką rozdziel-
czą.
> Docisnąć płytkę ogranicznika prądu rozru-
chowego do wsporników mocujących, aż
zatrzaśnie się ona słyszalnie we wszystkich
punktach mocowania.
8
b
Ostrożnie!
Niebezpieczeństwo zwarcia!
W przypadku zdjęcia izolacji z przewodów
podzespołu wewnętrznego na długości ponad
30 mm mogą wystąpić zwarcia na płytce regu-
latora, jeżeli przewody nie zostaną prawidłowo
zamocowane we wtyczce.
> Ze względów bezpieczeństwa należy zdjąć
1
b
Ostrożnie!
Niebezpieczeństwo przegrzania!
Przewodów sterujących i podłączeniowych nie
wolno układać na płytce regulatora ani na
płytce ogranicznika prądu rozruchowego.
> Przewody do ogranicznika prądu rozrucho-
2
Instrukcja instalacji ogranicznika prądu rozruchowego VWZ 30/2 0020005481_05
izolację przewodów 230 V służących do
podłączenia wtyczki ProE na długości nie
większej, niż 30 mm, oraz zwrócić uwagę,
aby były one dobrze zaciśnięte we wtyczce.
wego wolno prowadzić z boku wzdłuż pły-
tek obwodów drukowanych w przeznaczo-
nych do tego celu uchwytach.
