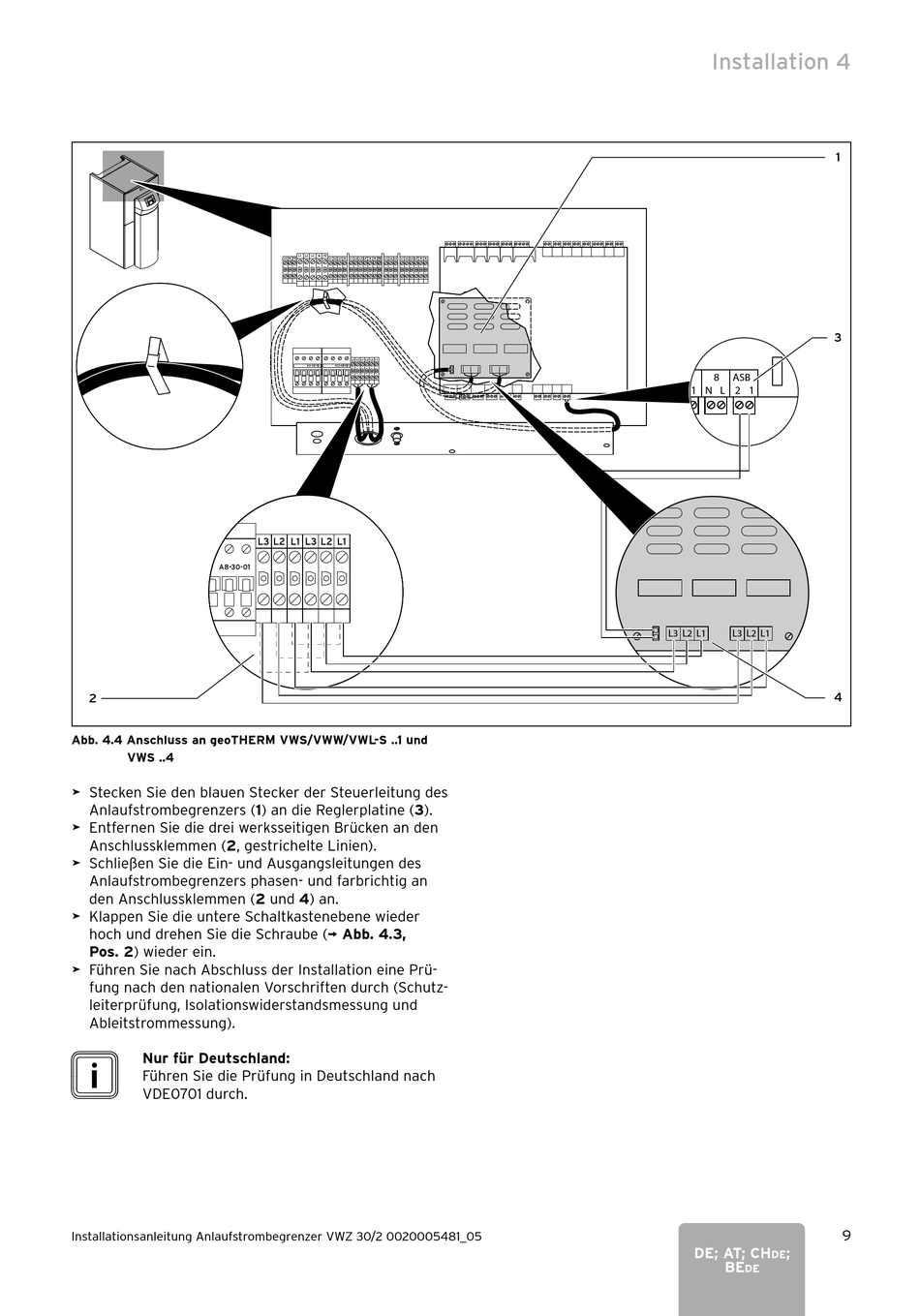

Abb. 4.4 Anschluss an geoTHERM VWS/VWW/VWL-S ..1 und
VWS ..4
> Stecken Sie den blauen Stecker der Steuerleitung des
Anlaufstrombegrenzers (1) an die Reglerplatine (3).
> Entfernen Sie die drei werksseitigen Brücken an den
Anschlussklemmen (2, gestrichelte Linien).
> Schließen Sie die Ein- und Ausgangsleitungen des
Anlaufstrombegrenzers phasen- und farbrichtig an
den Anschlussklemmen (2 und 4) an.
> Klappen Sie die untere Schaltkastenebene wieder
hoch und drehen Sie die Schraube (¬ Abb. 4.3,
Pos. 2) wieder ein.
> Führen Sie nach Abschluss der Installation eine Prü-
fung nach den nationalen Vorschriften durch (Schutz-
leiterprüfung, Isolationswiderstandsmessung und
Ableitstrommessung).
i
Nur für Deutschland:
Führen Sie die Prüfung in Deutschland nach
VDE0701 durch.
