4 Installation
4.2 Installation af startstrømsbegrænser i VWL
61/3 S, 81/3 S, 101/3 S, 141/3 S, 171/3 S,
VWS/VWW 61/2, 81/2, 101/2, 141/2, 171/2 og
VWS 64/2, 84/2, 104/2, VWS/VWW 61/3,
81/3, 101/3, 141/3, 171/3 og VWS 64/3, 84/3,
104/3

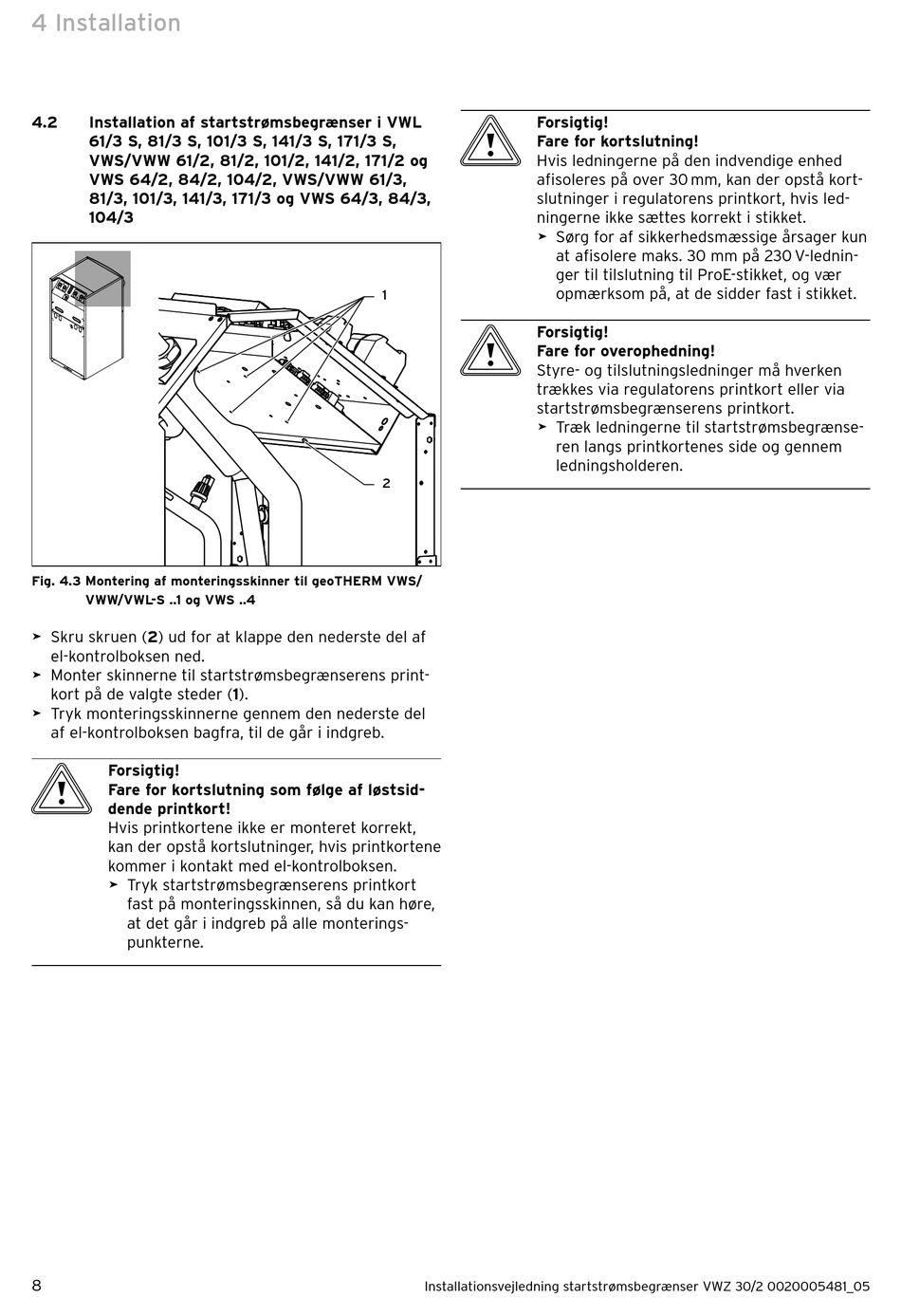

Fig. 4.3 Montering af monteringsskinner til geoTHERM VWS/
VWW/VWL-S ..1 og VWS ..4
> Skru skruen (2) ud for at klappe den nederste del af
el-kontrolboksen ned.
> Monter skinnerne til startstrømsbegrænserens print-
kort på de valgte steder (1).
> Tryk monteringsskinnerne gennem den nederste del
af el-kontrolboksen bagfra, til de går i indgreb.
b
Forsigtig!
Fare for kortslutning som følge af løstsid-
dende printkort!
Hvis printkortene ikke er monteret korrekt,
kan der opstå kortslutninger, hvis printkortene
kommer i kontakt med el-kontrolboksen.
> Tryk startstrømsbegrænserens printkort
fast på monteringsskinnen, så du kan høre,
at det går i indgreb på alle monterings-
punkterne.
8
b
Forsigtig!
Fare for kortslutning!
Hvis ledningerne på den indvendige enhed
afisoleres på over 30 mm, kan der opstå kort-
slutninger i regulatorens printkort, hvis led-
ningerne ikke sættes korrekt i stikket.
> Sørg for af sikkerhedsmæssige årsager kun
1
b
Forsigtig!
Fare for overophedning!
Styre- og tilslutningsledninger må hverken
trækkes via regulatorens printkort eller via
startstrømsbegrænserens printkort.
> Træk ledningerne til startstrømsbegrænse-
2
Installationsvejledning startstrømsbegrænser VWZ 30/2 0020005481_05
at afisolere maks. 30 mm på 230 V-lednin-
ger til tilslutning til ProE-stikket, og vær
opmærksom på, at de sidder fast i stikket.
ren langs printkortenes side og gennem
ledningsholderen.
