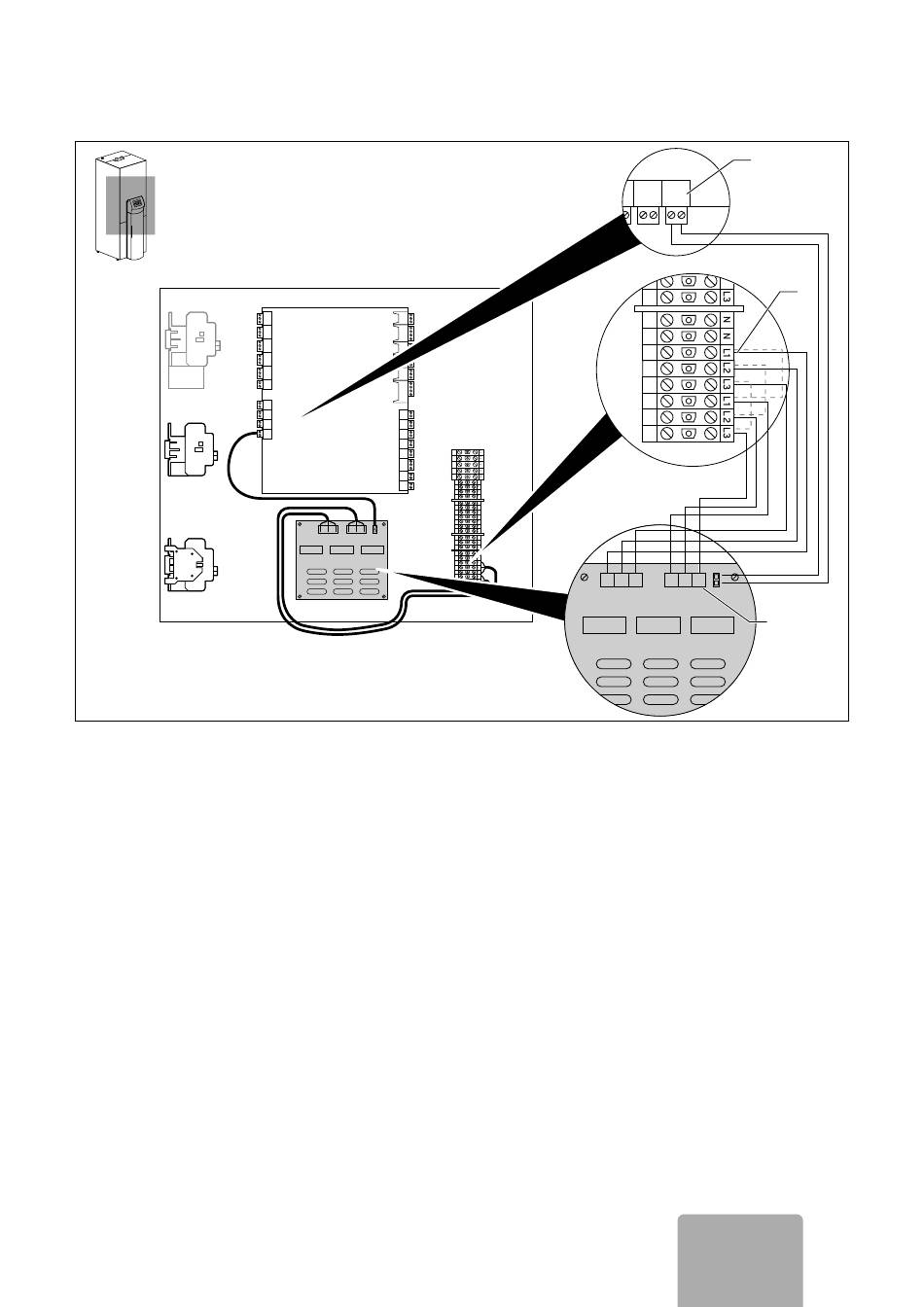

Joon. 4.6 Ühendamine geoTHERM VWS/VWW/VWL-S ..2 ja VWS
..3 külge
> Pistke juhtimisjuhtme sinine pistik käivitusvoolupiiraja
regulaatortrükkplaadi (3) külge.
> Eemaldage kolm tehase poolt paigaldatud silda (2,
katkendjooned).
> Ühendage käivitusvoolupiiraja sisend- ja väljundjuht-
med õigeid faase ning värvusi järgides ühendusklem-
mide (2 ja 4) külge.
> Viige pärast installatsiooni lõppu läbi siseriiklikel ees-
kirjadel põhinev kontrollimine (kaitsejuhi kontroll, iso-
latsioonitakistuse mõõtmine ja ärajuhitava voolu
mõõtmine).
Installatsioonijuhend käivitusvoolupiirajale VWZ 30/2 0020005481_05
Installatsioon 4
3
8 ASB
1 N L 2 1
L1 L2 L3 L1 L2 L3
4
EE
2
11
