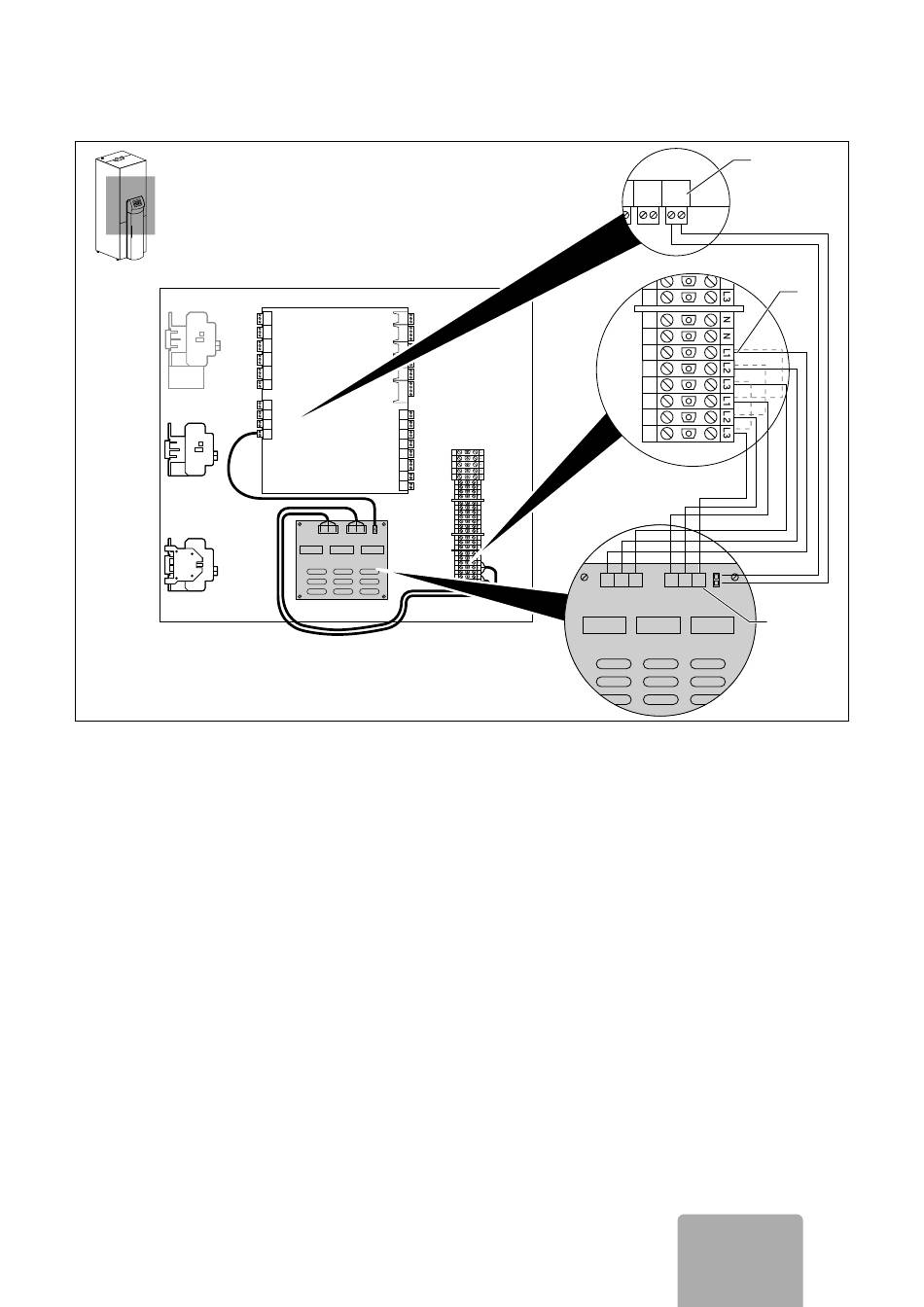

Kuva 4.6 Liitäntä laitteisiin geoTHERM VWS/VWW/VWL-S ..2 ja
VWS ..3
> Liitä käynnistysvirtarajoittimen ohjausjohdon sininen
liitin säätimen piirilevyyn (3).
> Irroita valmistajan tehtaalla kolme esiasennettua sil-
taa (2, katso katkoviivat).
> Liitä käynnistysvirtarajoittimen sisäänmeno- ja ulostu-
lojohdot liittimiin (2 ja 4) siten, että niiden vaiheet ja
värit täsmäävät.
> Asennuksen jälkeen tulee suorittaa kansallisten mää-
räysten mukainen tarkastus (turvajohtimen tarkastus,
eristysvastuksen ja käyttövirran mittaus).
Käynnistysvirtarajoittimen VWZ 30/2 0020005481_05 asennusohjeet
Asennus 4
3
8
ASB
1
N L 2 1
L1 L2 L3
L1 L2 L3
4
FI
2
11
