4 Installatsioon
4.3 Käivitusvoolupiiraja installeerimine VWL

62/3 S, 82/3 S, 102/3 S, VWS/VWW 62/2,

82/2, 102/2 ja VWS 64/2, 84/2, 104/2, VWS/
VWW 62/3, 82/3, 102/3 ja VWS 64/3, 84/3,
104/3
Käivitusvoolupiiraja trükkplaadi kinnitusseinte monteeri-
miseks peate elektrilülituskapi alla pöörama. Selle taga
paiknev tühiruum ei võimalda turvalist montaaži.
1

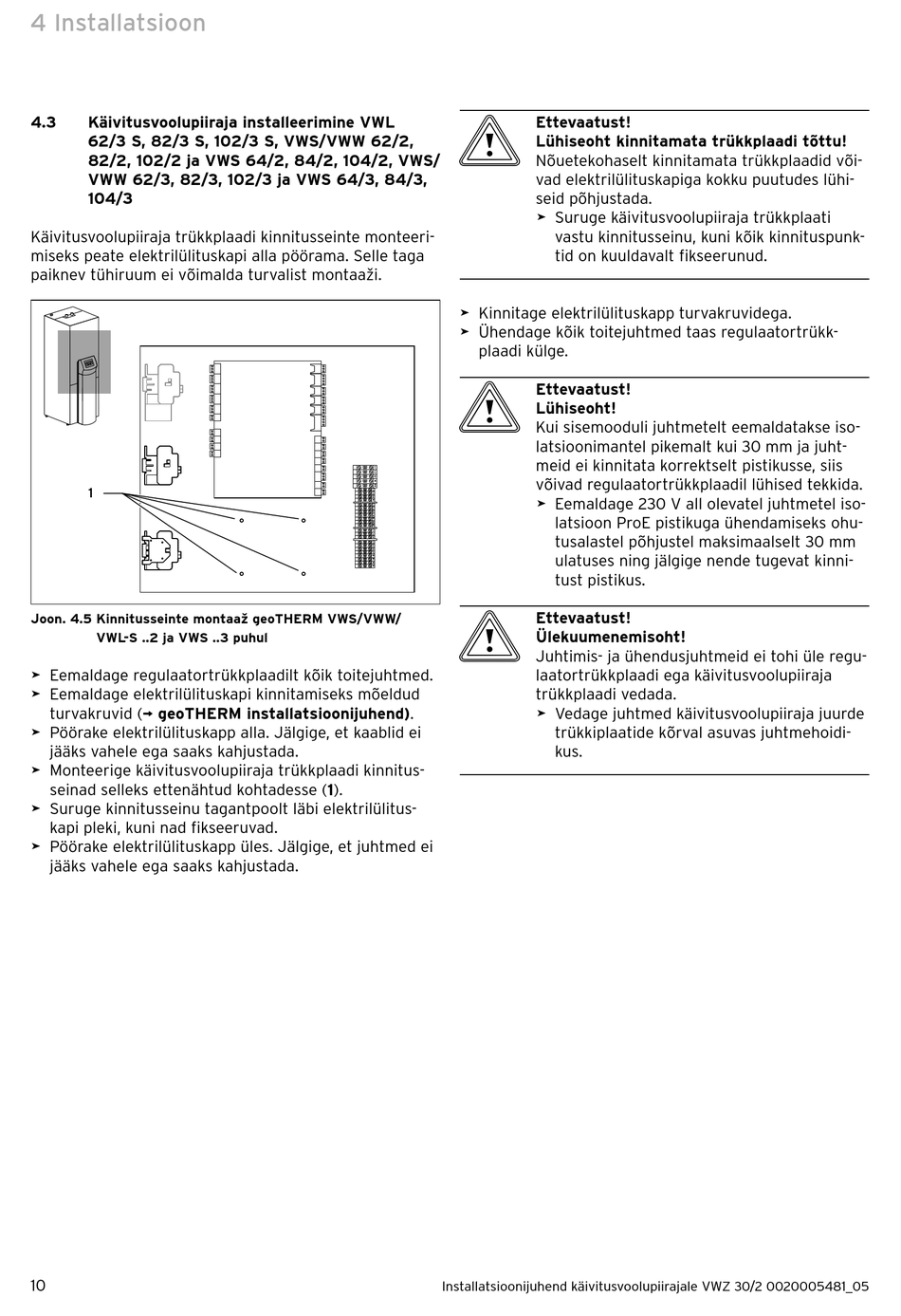

Joon. 4.5 Kinnitusseinte montaaž geoTHERM VWS/VWW/
VWL-S ..2 ja VWS ..3 puhul
> Eemaldage regulaatortrükkplaadilt kõik toitejuhtmed.
> Eemaldage elektrilülituskapi kinnitamiseks mõeldud
turvakruvid (¬ geoTHERM installatsioonijuhend).
> Pöörake elektrilülituskapp alla. Jälgige, et kaablid ei
jääks vahele ega saaks kahjustada.
> Monteerige käivitusvoolupiiraja trükkplaadi kinnitus-
seinad selleks ettenähtud kohtadesse (1).
> Suruge kinnitusseinu tagantpoolt läbi elektrilülitus-
kapi pleki, kuni nad fikseeruvad.
> Pöörake elektrilülituskapp üles. Jälgige, et juhtmed ei
jääks vahele ega saaks kahjustada.
10
b
Ettevaatust!
Lühiseoht kinnitamata trükkplaadi tõttu!
Nõuetekohaselt kinnitamata trükkplaadid või-
vad elektrilülituskapiga kokku puutudes lühi-
seid põhjustada.
> Suruge käivitusvoolupiiraja trükkplaati
vastu kinnitusseinu, kuni kõik kinnituspunk-
tid on kuuldavalt fikseerunud.
> Kinnitage elektrilülituskapp turvakruvidega.
> Ühendage kõik toitejuhtmed taas regulaatortrükk-
plaadi külge.
b
Ettevaatust!
Lühiseoht!
Kui sisemooduli juhtmetelt eemaldatakse iso-
latsioonimantel pikemalt kui 30 mm ja juht-
meid ei kinnitata korrektselt pistikusse, siis
võivad regulaatortrükkplaadil lühised tekkida.
> Eemaldage 230 V all olevatel juhtmetel iso-
latsioon ProE pistikuga ühendamiseks ohu-
tusalastel põhjustel maksimaalselt 30 mm
ulatuses ning jälgige nende tugevat kinni-
tust pistikus.
b
Ettevaatust!
Ülekuumenemisoht!
Juhtimis- ja ühendusjuhtmeid ei tohi üle regu-
laatortrükkplaadi ega käivitusvoolupiiraja
trükkplaadi vedada.
> Vedage juhtmed käivitusvoolupiiraja juurde
trükkiplaatide kõrval asuvas juhtmehoidi-
kus.
