Vaillant VWZ 30/2 SV Installationsanleitung Seite 27

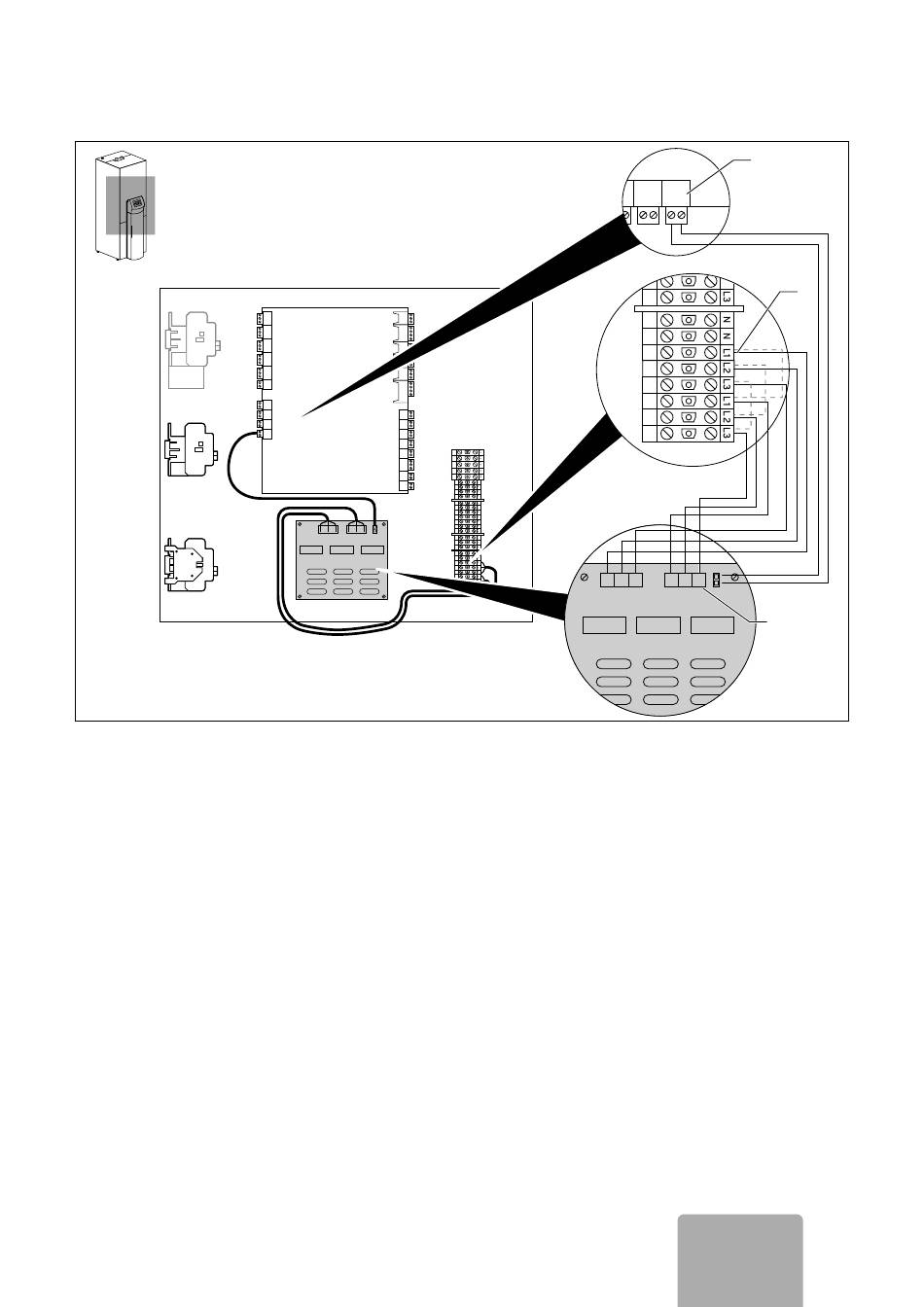

Fig. 4.6 Collegamento al geoTHERM VWS/VWW/VWL-S ..2 e
VWS ..3
> Innestare lo spinotto blu nel conduttore di controllo
del limitatore della corrente di spunto alla scheda del
regolatore (3).
> Rimuovere i tre ponticelli di fabbrica (2, linee tratteg-
giate).
> Collegare i conduttori di entrata e di uscita del limita-
tore della corrente di spunto rispettando le fasi e i
colori ai morsetti (2 e 4).
> Al termine dell'installazione, effettuare un controllo
nel rispetto delle prescrizioni nazionali (controllo del
conduttore di protezione, misura della resistenza di
isolamento e della corrente di scarica).
Istruzioni per l'installazione del limitatore della corrente di spunto VWZ 30/2 0020005481_05
Installazione 4
3
8 ASB
1 N L 2 1
L1 L2 L3 L1 L2 L3
4
CHit; IT
2
11
