4 Installatie
4.3 Aanloopstroombegrenzer installeren in VWL
62/3 S, 82/3 S, 102/3 S, VWS/VWW 62/2,
82/2, 102/2 en VWS 64/2, 84/2, 104/2,
VWS/VWW 62/3, 82/3, 102/3 end VWS 64/3,
84/3, 104/3
Om de bevestigingsdelen voor de printplaat van de aan-
loopstroombegrenzer te monteren, moet u de elektri-
sche schakelkast naar onderen klappen. De daarachter
liggende boiler laat geen veilige montage toe.
1

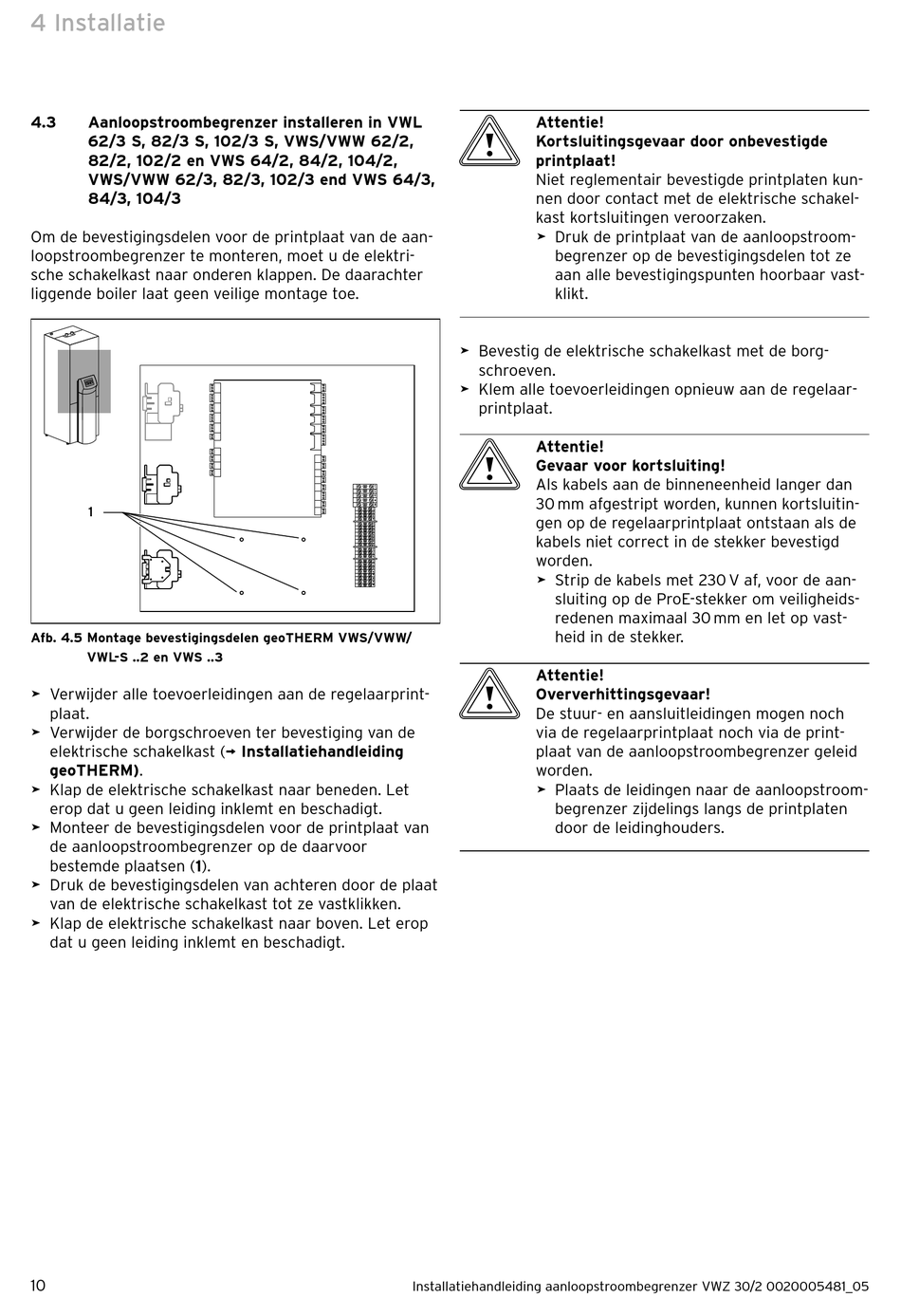

Afb. 4.5 Montage bevestigingsdelen geoTHERM VWS/VWW/
VWL-S ..2 en VWS ..3
> Verwijder alle toevoerleidingen aan de regelaarprint-
plaat.
> Verwijder de borgschroeven ter bevestiging van de
elektrische schakelkast (¬ Installatiehandleiding
geoTHERM).
> Klap de elektrische schakelkast naar beneden. Let
erop dat u geen leiding inklemt en beschadigt.
> Monteer de bevestigingsdelen voor de printplaat van
de aanloopstroombegrenzer op de daarvoor
bestemde plaatsen (1).
> Druk de bevestigingsdelen van achteren door de plaat
van de elektrische schakelkast tot ze vastklikken.
> Klap de elektrische schakelkast naar boven. Let erop
dat u geen leiding inklemt en beschadigt.
10
b
Attentie!
Kortsluitingsgevaar door onbevestigde
printplaat!
Niet reglementair bevestigde printplaten kun-
nen door contact met de elektrische schakel-
kast kortsluitingen veroorzaken.
> Druk de printplaat van de aanloopstroom-
begrenzer op de bevestigingsdelen tot ze
aan alle bevestigingspunten hoorbaar vast-
klikt.
> Bevestig de elektrische schakelkast met de borg-
schroeven.
> Klem alle toevoerleidingen opnieuw aan de regelaar-
printplaat.
b
Attentie!
Gevaar voor kortsluiting!
Als kabels aan de binneneenheid langer dan
30 mm afgestript worden, kunnen kortsluitin-
gen op de regelaarprintplaat ontstaan als de
kabels niet correct in de stekker bevestigd
worden.
> Strip de kabels met 230 V af, voor de aan-
sluiting op de ProE-stekker om veiligheids-
redenen maximaal 30 mm en let op vast-
heid in de stekker.
b
Attentie!
Oververhittingsgevaar!
De stuur- en aansluitleidingen mogen noch
via de regelaarprintplaat noch via de print-
plaat van de aanloopstroombegrenzer geleid
worden.
> Plaats de leidingen naar de aanloopstroom-
begrenzer zijdelings langs de printplaten
door de leidinghouders.
