Seadme Kirjeldus - Vaillant VWZ 30/2 SV Installationsanleitung

3

Seadme kirjeldus

3

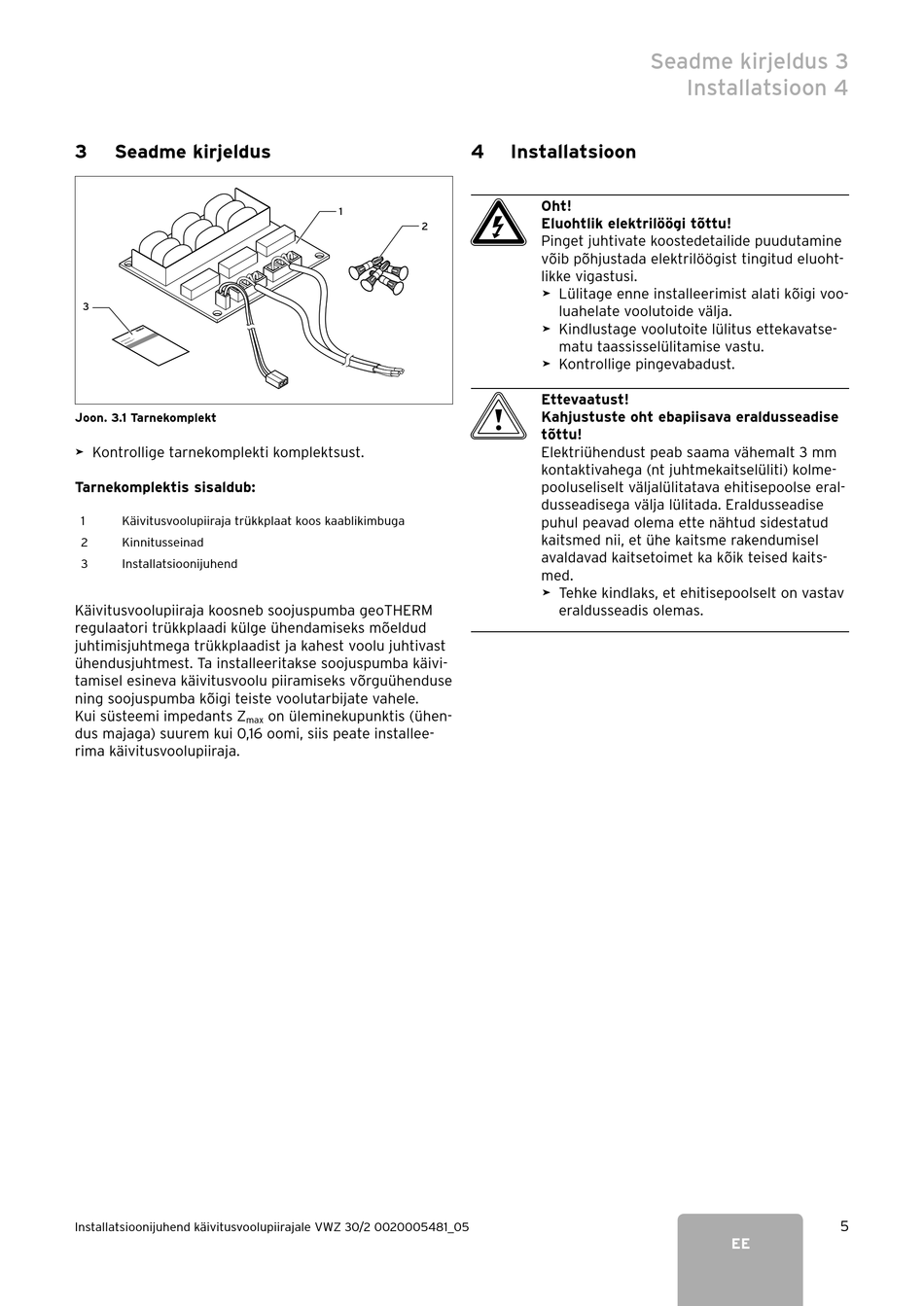

Joon. 3.1 Tarnekomplekt
> Kontrollige tarnekomplekti komplektsust.
Tarnekomplektis sisaldub:
1 Käivitusvoolupiiraja trükkplaat koos kaablikimbuga
2 Kinnitusseinad
3 Installatsioonijuhend
Käivitusvoolupiiraja koosneb soojuspumba geoTHERM
regulaatori trükkplaadi külge ühendamiseks mõeldud
juhtimisjuhtmega trükkplaadist ja kahest voolu juhtivast
ühendusjuhtmest. Ta installeeritakse soojuspumba käivi-
tamisel esineva käivitusvoolu piiramiseks võrguühenduse
ning soojuspumba kõigi teiste voolutarbijate vahele.
Kui süsteemi impedants Z
max
dus majaga) suurem kui 0,16 oomi, siis peate installee-
rima käivitusvoolupiiraja.
Installatsioonijuhend käivitusvoolupiirajale VWZ 30/2 0020005481_05
1
2
on üleminekupunktis (ühen-
4 Installatsioon
e
Oht!
Eluohtlik elektrilöögi tõttu!
Pinget juhtivate koostedetailide puudutamine
võib põhjustada elektrilöögist tingitud eluoht-
likke vigastusi.
> Lülitage enne installeerimist alati kõigi voo-
luahelate voolutoide välja.
> Kindlustage voolutoite lülitus ettekavatse-
matu taassisselülitamise vastu.
> Kontrollige pingevabadust.
b
Ettevaatust!
Kahjustuste oht ebapiisava eraldusseadise
tõttu!
Elektriühendust peab saama vähemalt 3 mm
kontaktivahega (nt juhtmekaitselüliti) kolme-
pooluseliselt väljalülitatava ehitisepoolse eral-
dusseadisega välja lülitada. Eraldusseadise
puhul peavad olema ette nähtud sidestatud
kaitsmed nii, et ühe kaitsme rakendumisel
avaldavad kaitsetoimet ka kõik teised kaits-
med.
> Tehke kindlaks, et ehitisepoolselt on vastav
eraldusseadis olemas.
Seadme kirjeldus 3
Installatsioon 4
EE
5
