Vaillant VWZ 30/2 SV Installationsanleitung Seite 9

A9-30-10

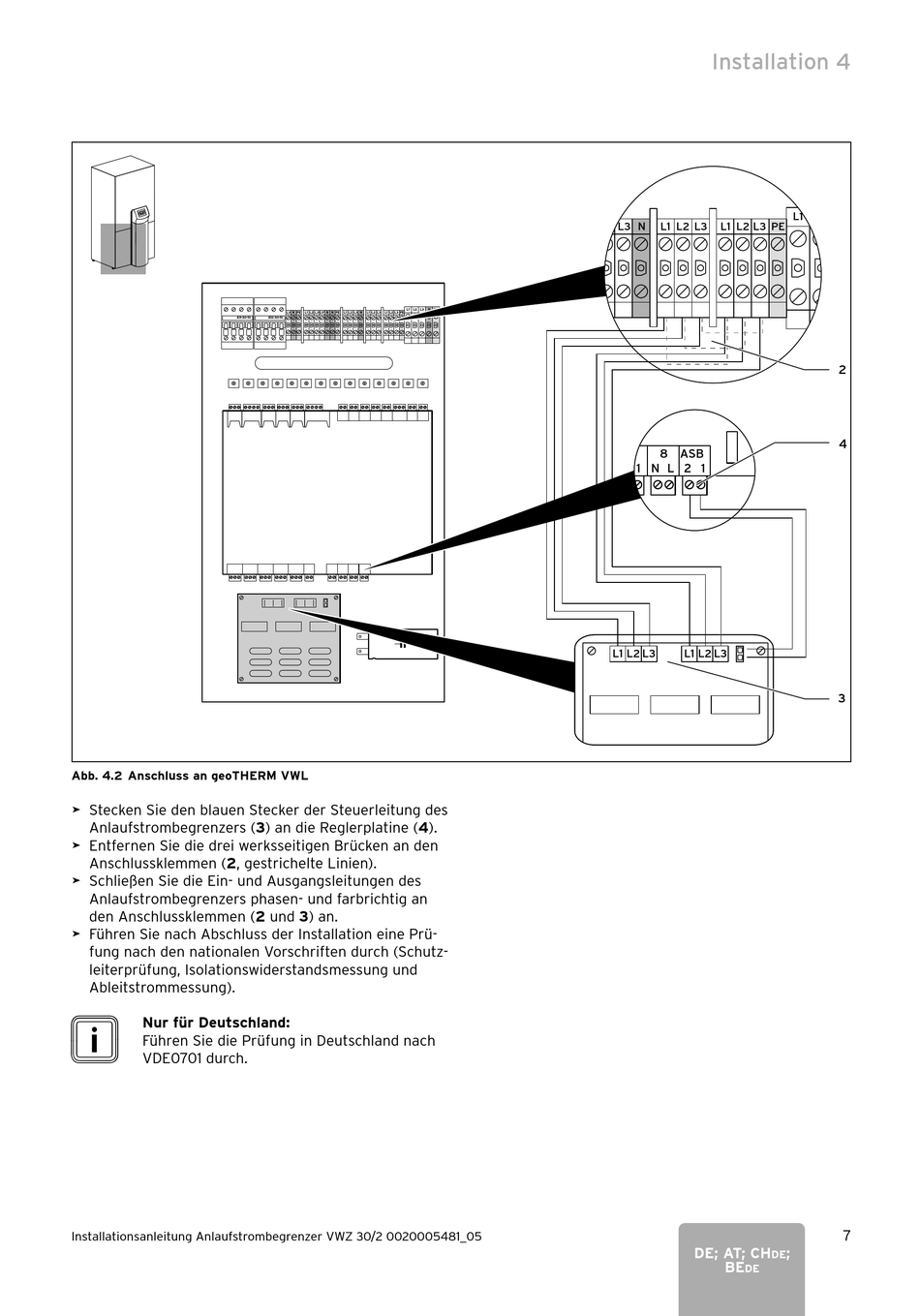

Abb. 4.2 Anschluss an geoTHERM VWL
> Stecken Sie den blauen Stecker der Steuerleitung des
Anlaufstrombegrenzers (3) an die Reglerplatine (4).
> Entfernen Sie die drei werksseitigen Brücken an den
Anschlussklemmen (2, gestrichelte Linien).
> Schließen Sie die Ein- und Ausgangsleitungen des
Anlaufstrombegrenzers phasen- und farbrichtig an
den Anschlussklemmen (2 und 3) an.
> Führen Sie nach Abschluss der Installation eine Prü-
fung nach den nationalen Vorschriften durch (Schutz-
leiterprüfung, Isolationswiderstandsmessung und
Ableitstrommessung).
i
Nur für Deutschland:
Führen Sie die Prüfung in Deutschland nach
VDE0701 durch.
Installationsanleitung Anlaufstrombegrenzer VWZ 30/2 0020005481_05
L1 L2 L3 N PE
L3 N PE L1 L2 L3 L3' N N PE L1 L2 L3 N L1 L2 L3 L1 L2 L3 PE
A12-30-10
Installation 4
L2 L3 N L1 L2 L3 L1 L2 L3 PE
8 ASB
1 N L 2 1
L1 L2 L3 L1 L2 L3
DE; AT; CH
DE
BE
DE
L1 L
2
4
3
7
;
