4 Installation
4.3 Installera startströmsbegränsaren i VWL

62/3 S, 82/3 S, 102/3 S, VWS/VWW 62/2,

82/2, 102/2 och VWS 64/2, 84/2, 104/2,
VWS/VWW 62/3, 82/3, 102/3 och VWS 64/3,
84/3, 104/3
För montering av fästplattorna på startströmsbegränsa-
rens kretskort måste elkopplingslåda fällas ned. Den bak-
omliggande WB garanterar inte en säker montering.
1

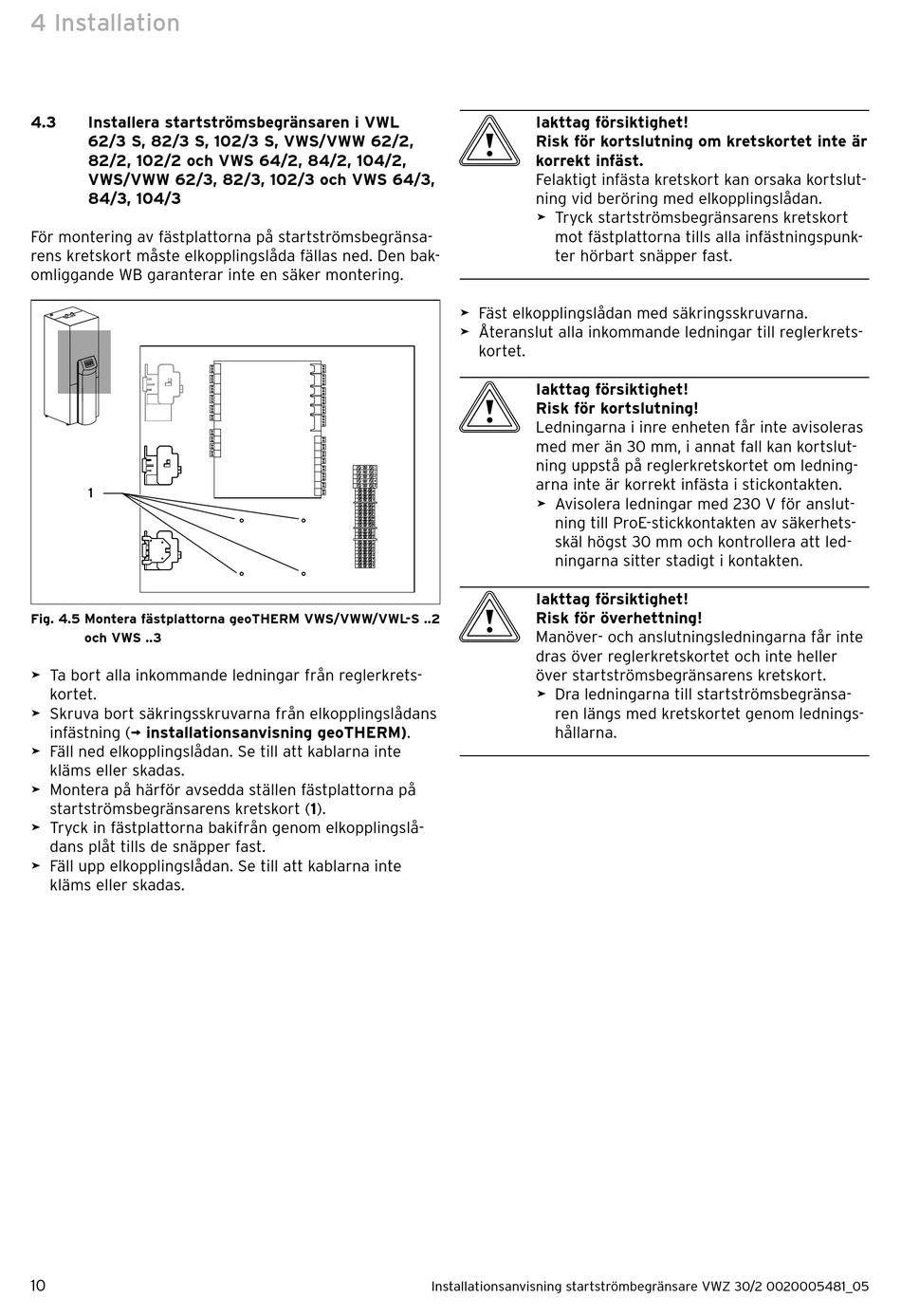

Fig. 4.5 Montera fästplattorna geoTHERM VWS/VWW/VWL-S ..2
och VWS ..3
> Ta bort alla inkommande ledningar från reglerkrets-
kortet.
> Skruva bort säkringsskruvarna från elkopplingslådans
infästning (¬ installationsanvisning geoTHERM).
> Fäll ned elkopplingslådan. Se till att kablarna inte
kläms eller skadas.
> Montera på härför avsedda ställen fästplattorna på
startströmsbegränsarens kretskort (1).
> Tryck in fästplattorna bakifrån genom elkopplingslå-
dans plåt tills de snäpper fast.
> Fäll upp elkopplingslådan. Se till att kablarna inte
kläms eller skadas.
10
b
Iakttag försiktighet!
Risk för kortslutning om kretskortet inte är
korrekt infäst.
Felaktigt infästa kretskort kan orsaka kortslut-
ning vid beröring med elkopplingslådan.
> Tryck startströmsbegränsarens kretskort
mot fästplattorna tills alla infästningspunk-
ter hörbart snäpper fast.
> Fäst elkopplingslådan med säkringsskruvarna.
> Återanslut alla inkommande ledningar till reglerkrets-
kortet.
b
Iakttag försiktighet!
Risk för kortslutning!
Ledningarna i inre enheten får inte avisoleras
med mer än 30 mm, i annat fall kan kortslut-
ning uppstå på reglerkretskortet om ledning-
arna inte är korrekt infästa i stickontakten.
> Avisolera ledningar med 230 V för anslut-
ning till ProE-stickkontakten av säkerhets-
skäl högst 30 mm och kontrollera att led-
ningarna sitter stadigt i kontakten.
b
Iakttag försiktighet!
Risk för överhettning!
Manöver- och anslutningsledningarna får inte
dras över reglerkretskortet och inte heller
över startströmsbegränsarens kretskort.
> Dra ledningarna till startströmsbegränsa-
ren längs med kretskortet genom lednings-
hållarna.
Installationsanvisning startströmbegränsare VWZ 30/2 0020005481_05
