4 Installazione
4.2 Installazione del limitatore della corrente di
spunto nel VWL 61/3 S, 81/3 S, 101/3 S,
141/3 S, 171/3 S, VWS/VWW 61/2, 81/2, 101/2,
141/2, 171/2 e VWS 64/2, 84/2, 104/2, VWS/
VWW 61/3, 81/3, 101/3, 141/3, 171/3 e VWS
64/3, 84/3, 104/3

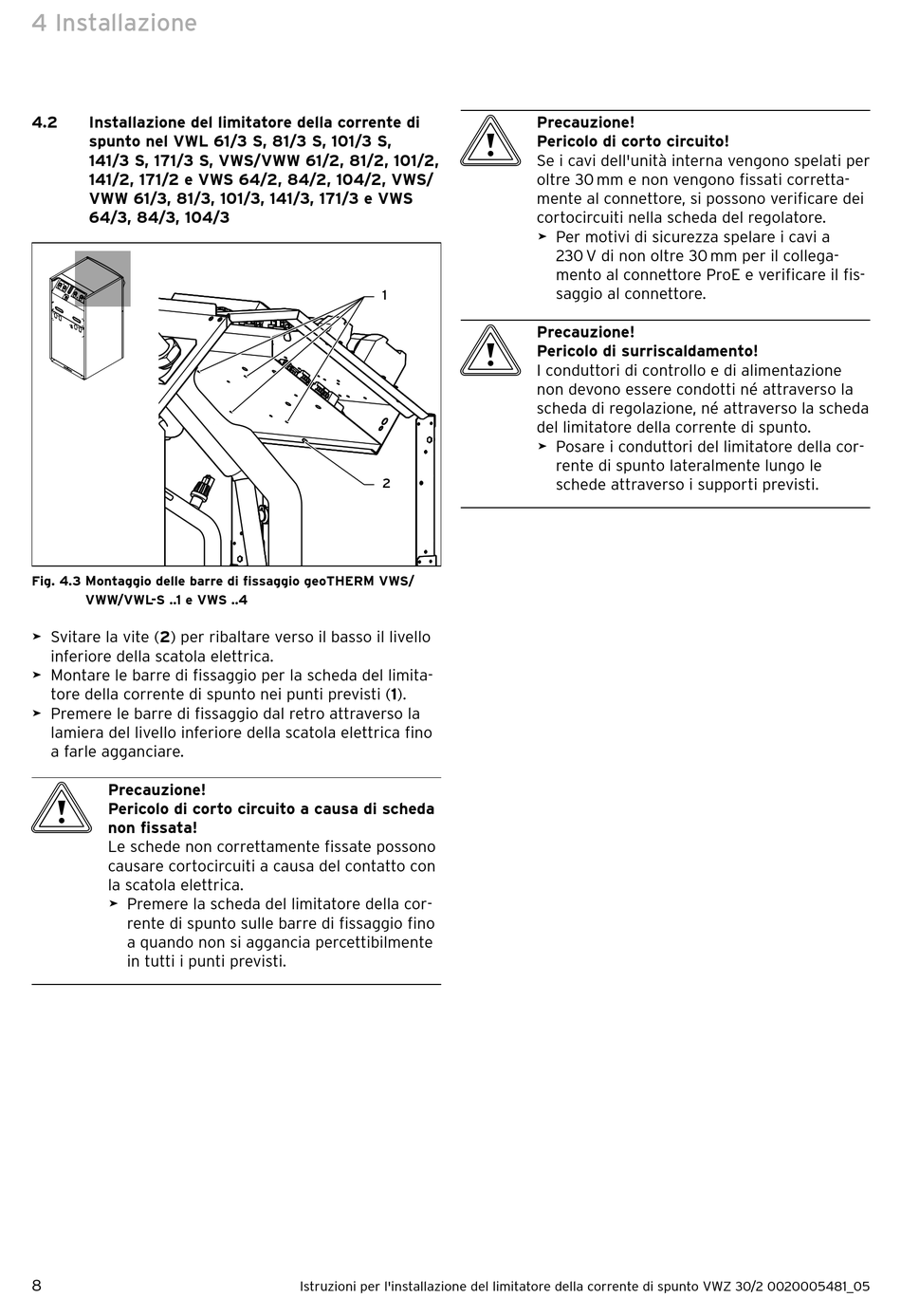

Fig. 4.3 Montaggio delle barre di fissaggio geoTHERM VWS/
VWW/VWL-S ..1 e VWS ..4
> Svitare la vite (2) per ribaltare verso il basso il livello
inferiore della scatola elettrica.
> Montare le barre di fissaggio per la scheda del limita-
tore della corrente di spunto nei punti previsti (1).
> Premere le barre di fissaggio dal retro attraverso la
lamiera del livello inferiore della scatola elettrica fino
a farle agganciare.
b
Precauzione!
Pericolo di corto circuito a causa di scheda
non fissata!
Le schede non correttamente fissate possono
causare cortocircuiti a causa del contatto con
la scatola elettrica.
> Premere la scheda del limitatore della cor-
rente di spunto sulle barre di fissaggio fino
a quando non si aggancia percettibilmente
in tutti i punti previsti.
8
b
1
b
2
Istruzioni per l'installazione del limitatore della corrente di spunto VWZ 30/2 0020005481_05
Precauzione!
Pericolo di corto circuito!
Se i cavi dell'unità interna vengono spelati per
oltre 30 mm e non vengono fissati corretta-
mente al connettore, si possono verificare dei
cortocircuiti nella scheda del regolatore.
> Per motivi di sicurezza spelare i cavi a
230 V di non oltre 30 mm per il collega-
mento al connettore ProE e verificare il fis-
saggio al connettore.
Precauzione!
Pericolo di surriscaldamento!
I conduttori di controllo e di alimentazione
non devono essere condotti né attraverso la
scheda di regolazione, né attraverso la scheda
del limitatore della corrente di spunto.
> Posare i conduttori del limitatore della cor-
rente di spunto lateralmente lungo le
schede attraverso i supporti previsti.
