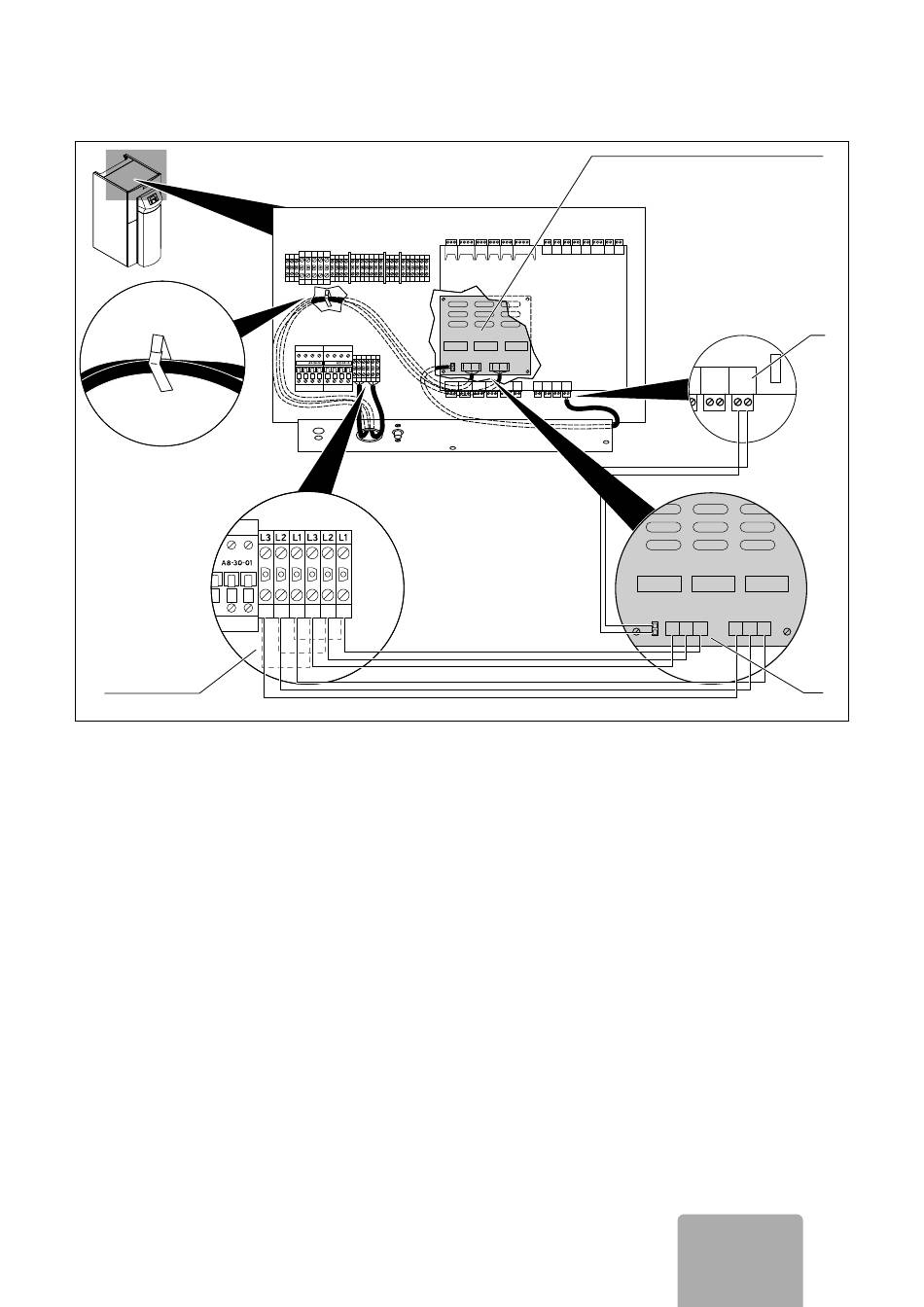

Fig. 4.4 Raccordement à geoTHERM VWS/VWW/VWL-S ..1 et
VWS ..4
> Branchez le connecteur bleu du câble de commande
du limiteur de courant de démarrage (1) à la carte
régulateur (3).
> Enlevez les trois ponts montés en usine, se trouvant
sur les bornes de raccordement (2, traits pointillés).
> Raccordez aux bornes de raccordement (2 et 4) les
câbles d'entrée et de sortie du limiteur de courant de
démarrage en respectant les phases et les couleurs.
> Relevez de nouveau le niveau inférieur du coffret
électrique et revissez la vis (¬ Fig. 4.3, rep. 2).
> Effectuez au terme de l'installation un contrôle
d'après les directives nationales (contrôle du conduc-
teur de protection, mesure de la résistance d'isole-
ment et mesure du courant de fuite).
