4 Uzstādīšana
4.1 Palaišanas strāvas ierobežotāja instalēšana

VWL 7C/9C, 71 , 71/1, 91, 91/1

A9-30-10
1

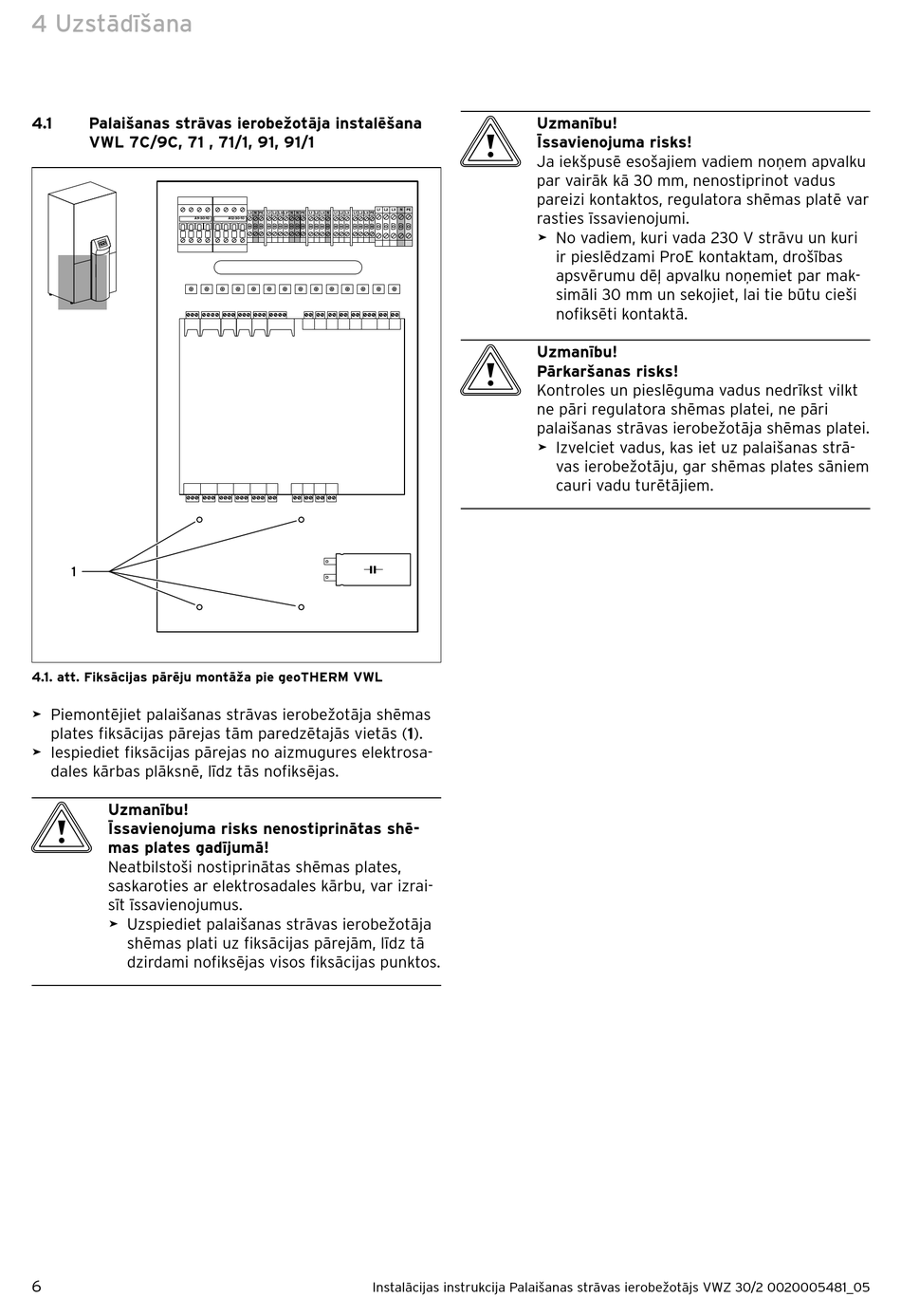

4.1. att. Fiksācijas pārēju montāža pie geoTHERM VWL
> Piemontējiet palaišanas strāvas ierobežotāja shēmas
plates fiksācijas pārejas tām paredzētajās vietās (1).
> Iespiediet fiksācijas pārejas no aizmugures elektrosa-
dales kārbas plāksnē, līdz tās nofiksējas.
b
Uzmanību!
Īssavienojuma risks nenostiprinātas shē-
mas plates gadījumā!
Neatbilstoši nostiprinātas shēmas plates,
saskaroties ar elektrosadales kārbu, var izrai-
sīt īssavienojumus.
> Uzspiediet palaišanas strāvas ierobežotāja
shēmas plati uz fiksācijas pārejām, līdz tā
dzirdami nofiksējas visos fiksācijas punktos.
6
L1 L2 L3
L3 N PE L1 L2 L3 L3' N N PE L1 L2 L3 N L1 L2 L3 L1 L2 L3 PE
A12-30-10
Instalācijas instrukcija Palaišanas strāvas ierobežotājs VWZ 30/2 0020005481_05
b
Uzmanību!
Īssavienojuma risks!
Ja iekšpusē esošajiem vadiem noņem apvalku
par vairāk kā 30 mm, nenostiprinot vadus
pareizi kontaktos, regulatora shēmas platē var
N PE
rasties īssavienojumi.
> No vadiem, kuri vada 230 V strāvu un kuri
ir pieslēdzami ProE kontaktam, drošības
apsvērumu dēļ apvalku noņemiet par mak-
simāli 30 mm un sekojiet, lai tie būtu cieši
nofiksēti kontaktā.
b
Uzmanību!
Pārkaršanas risks!
Kontroles un pieslēguma vadus nedrīkst vilkt
ne pāri regulatora shēmas platei, ne pāri
palaišanas strāvas ierobežotāja shēmas platei.
> Izvelciet vadus, kas iet uz palaišanas strā-
vas ierobežotāju, gar shēmas plates sāniem
cauri vadu turētājiem.
