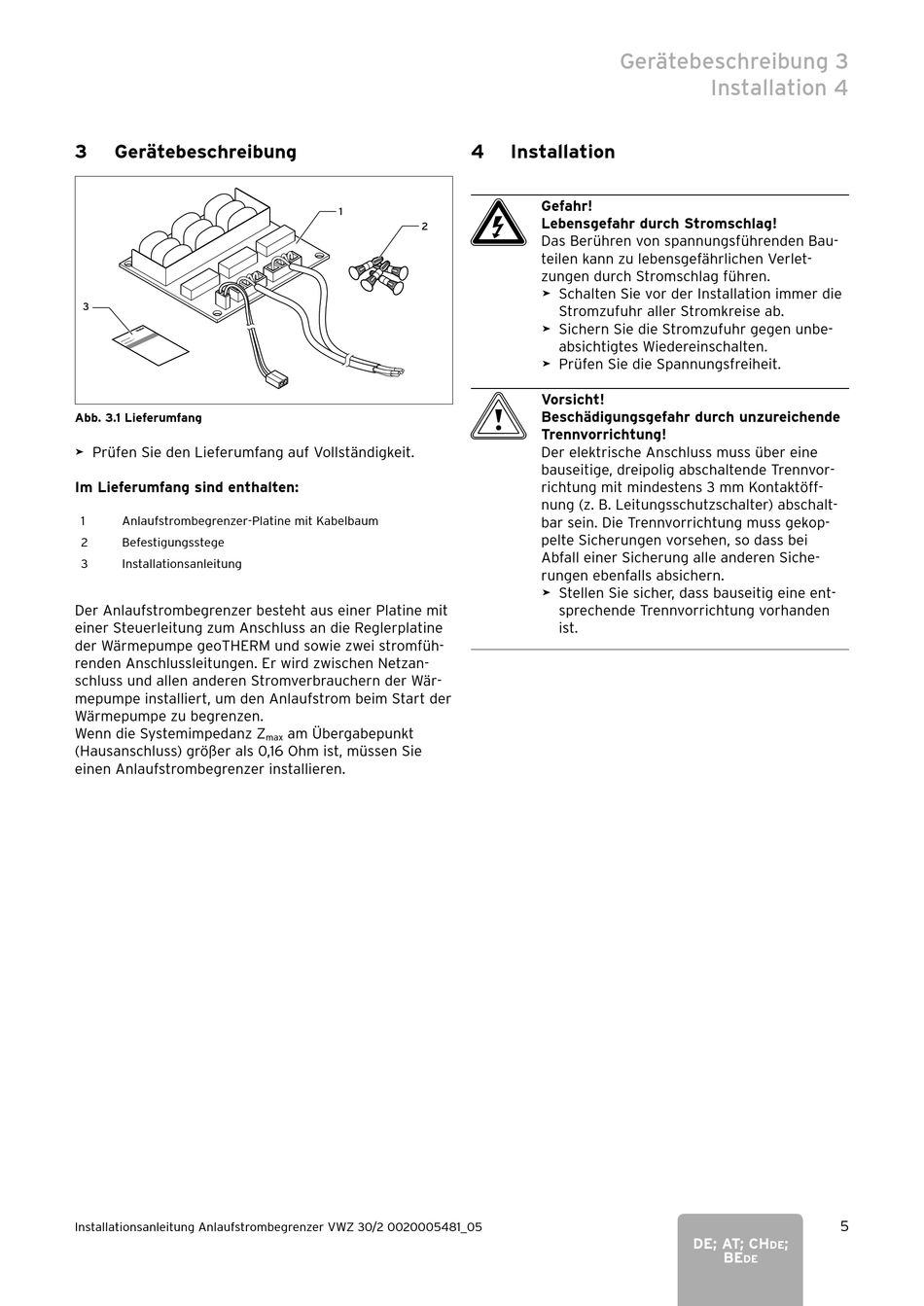

3 Gerätebeschreibung
3
Abb. 3.1 Lieferumfang
> Prüfen Sie den Lieferumfang auf Vollständigkeit.
Im Lieferumfang sind enthalten:
1 Anlaufstrombegrenzer-Platine mit Kabelbaum
2 Befestigungsstege
3 Installationsanleitung
Der Anlaufstrombegrenzer besteht aus einer Platine mit
einer Steuerleitung zum Anschluss an die Reglerplatine
der Wärmepumpe geoTHERM und sowie zwei stromfüh-
renden Anschlussleitungen. Er wird zwischen Netzan-
schluss und allen anderen Stromverbrauchern der Wär-
mepumpe installiert, um den Anlaufstrom beim Start der
Wärmepumpe zu begrenzen.
Wenn die Systemimpedanz Z
(Hausanschluss) größer als 0,16 Ohm ist, müssen Sie
einen Anlaufstrombegrenzer installieren.
Installationsanleitung Anlaufstrombegrenzer VWZ 30/2 0020005481_05
1
2
am Übergabe punkt
max
Gerätebeschreibung 3
4

Installation

e
Gefahr!
Lebensgefahr durch Stromschlag!
Das Berühren von spannungsführenden Bau-
teilen kann zu lebensgefährlichen Verlet-
zungen durch Stromschlag führen.
> Schalten Sie vor der Installation immer die
Stromzufuhr aller Stromkreise ab.
> Sichern Sie die Stromzufuhr gegen unbe-
absichtigtes Wiedereinschalten.
> Prüfen Sie die Spannungsfreiheit.
b
Vorsicht!
Beschädigungsgefahr durch unzureichende
Trennvorrichtung!
Der elektrische Anschluss muss über eine
bauseitige, dreipolig abschaltende Trennvor-
richtung mit mindestens 3 mm Kontaktöff-
nung (z. B. Leitungsschutzschalter) abschalt-
bar sein. Die Trennvorrichtung muss gekop-
pelte Sicherungen vorsehen, so dass bei
Abfall einer Sicherung alle anderen Siche-
rungen ebenfalls absichern.
> Stellen Sie sicher, dass bauseitig eine ent-
sprechende Trennvorrichtung vorhanden
ist.
Installation 4
5
