4 Installasjon
4.2 Installere startstrømbegrenser i VWL 61/3 S,

81/3 S, 101/3 S, 141/3 S, 171/3 S, VWS/VWW

61/2, 81/2, 101/2, 141/2, 171/2 og VWS 64/2,
84/2, 104/2, VWS/VWW 61/3, 81/3, 101/3,
141/3, 171/3 og VWS 64/3, 84/3, 104/3

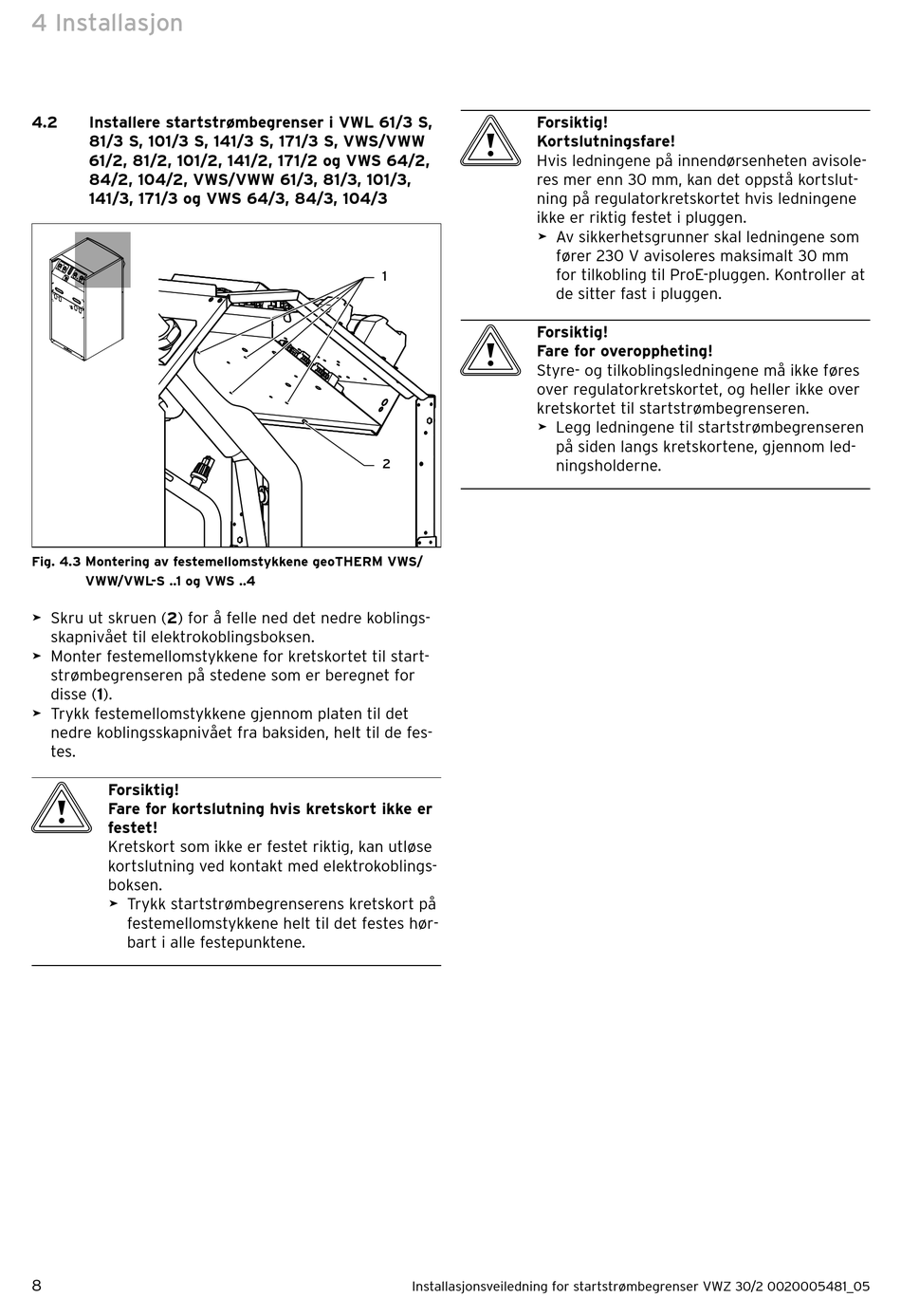

Fig. 4.3 Montering av festemellomstykkene geoTHERM VWS/
VWW/VWL-S ..1 og VWS ..4
> Skru ut skruen (2) for å felle ned det nedre koblings-
skapnivået til elektrokoblingsboksen.
> Monter festemellomstykkene for kretskortet til start-
strømbegrenseren på stedene som er beregnet for
disse (1).
> Trykk festemellomstykkene gjennom platen til det
nedre koblingsskapnivået fra baksiden, helt til de fes-
tes.
b
Forsiktig!
Fare for kortslutning hvis kretskort ikke er
festet!
Kretskort som ikke er festet riktig, kan utløse
kortslutning ved kontakt med elektrokoblings-
boksen.
> Trykk startstrømbegrenserens kretskort på
festemellomstykkene helt til det festes hør-
bart i alle festepunktene.
8
b
Forsiktig!
Kortslutningsfare!
Hvis ledningene på innendørsenheten avisole-
res mer enn 30 mm, kan det oppstå kortslut-
ning på regulatorkretskortet hvis ledningene
ikke er riktig festet i pluggen.
> Av sikkerhetsgrunner skal ledningene som
1
b
Forsiktig!
Fare for overoppheting!
Styre- og tilkoblingsledningene må ikke føres
over regulatorkretskortet, og heller ikke over
kretskortet til startstrømbegrenseren.
> Legg ledningene til startstrømbegrenseren
2
Installasjonsveiledning for startstrømbegrenser VWZ 30/2 0020005481_05
fører 230 V avisoleres maksimalt 30 mm
for tilkobling til ProE-pluggen. Kontroller at
de sitter fast i pluggen.
på siden langs kretskortene, gjennom led-
ningsholderne.
