4 Asennus
4.2 Käynnistysvirtarajoittimen asennus laitteisiin

VWL 61/3 S, 81/3 S, 101/3 S, 141/3 S, 171/3 S,

VWS/VWW 61/2, 81/2, 101/2, 141/2, 171/2 ja

VWS 64/2, 84/2, 104/2, VWS/VWW 61/3,

81/3, 101/3, 141/3, 171/3 sekä VWS 64/3,
84/3, 104/3

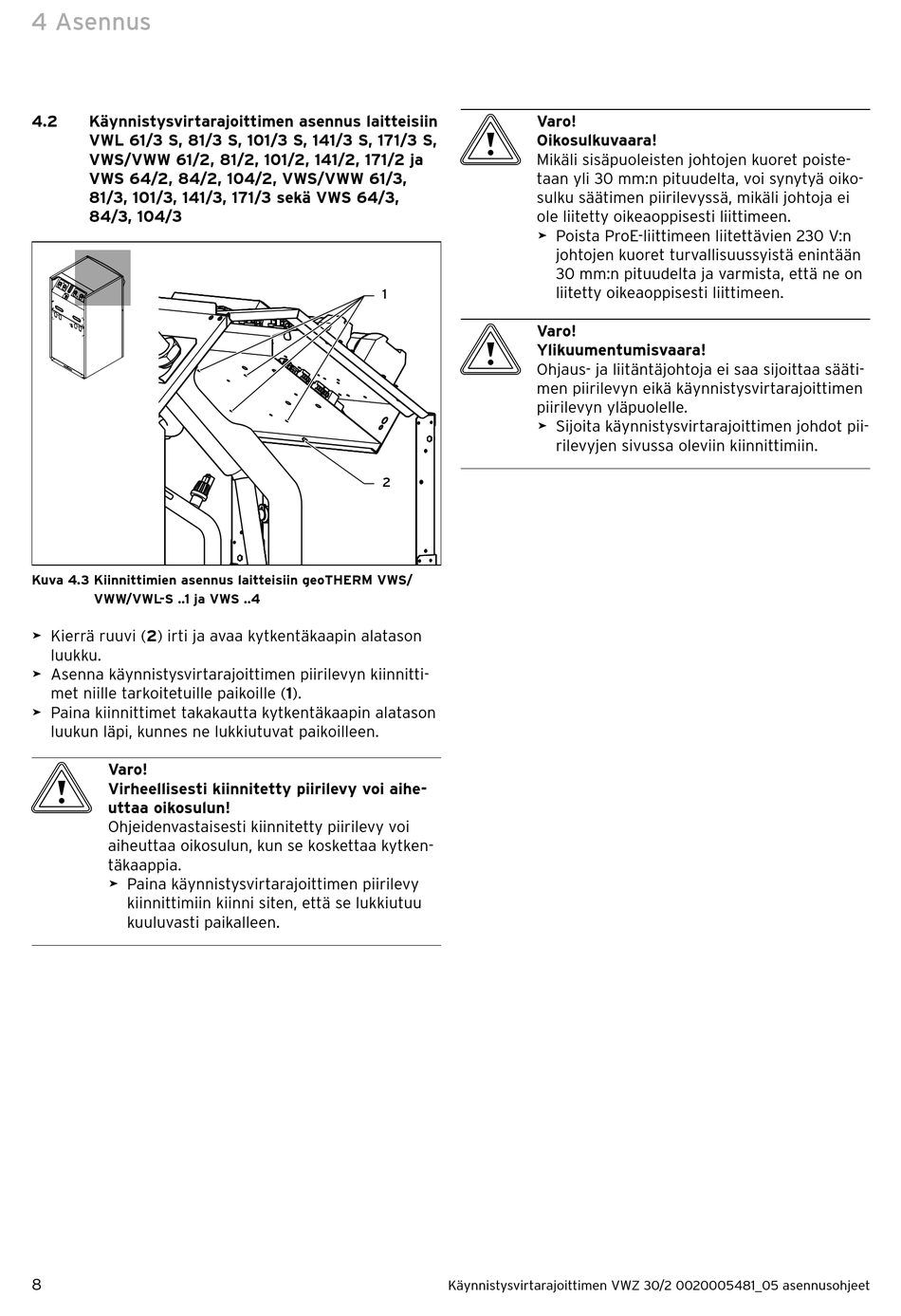

Kuva 4.3 Kiinnittimien asennus laitteisiin geoTHERM VWS/
VWW/VWL-S ..1 ja VWS ..4
> Kierrä ruuvi (2) irti ja avaa kytkentäkaapin alatason
luukku.
> Asenna käynnistysvirtarajoittimen piirilevyn kiinnitti-
met niille tarkoitetuille paikoille (1).
> Paina kiinnittimet takakautta kytkentäkaapin alatason
luukun läpi, kunnes ne lukkiutuvat paikoilleen.
b
Varo!
Virheellisesti kiinnitetty piirilevy voi aihe-
uttaa oikosulun!
Ohjeidenvastaisesti kiinnitetty piirilevy voi
aiheuttaa oikosulun, kun se koskettaa kytken-
täkaappia.
> Paina käynnistysvirtarajoittimen piirilevy
kiinnittimiin kiinni siten, että se lukkiutuu
kuuluvasti paikalleen.
8
b
Varo!
Oikosulkuvaara!
Mikäli sisäpuoleisten johtojen kuoret poiste-
taan yli 30 mm:n pituudelta, voi synytyä oiko-
sulku säätimen piirilevyssä, mikäli johtoja ei
ole liitetty oikeaoppisesti liittimeen.
> Poista ProE-liittimeen liitettävien 230 V:n
1
b
Varo!
Ylikuumentumisvaara!
Ohjaus- ja liitäntäjohtoja ei saa sijoittaa sääti-
men piirilevyn eikä käynnistysvirtarajoittimen
piirilevyn yläpuolelle.
> Sijoita käynnistysvirtarajoittimen johdot pii-
2
Käynnistysvirtarajoittimen VWZ 30/2 0020005481_05 asennusohjeet
johtojen kuoret turvallisuussyistä enintään
30 mm:n pituudelta ja varmista, että ne on
liitetty oikeaoppisesti liittimeen.
rilevyjen sivussa oleviin kiinnittimiin.
