4 Installation
4.2 Installera startströmsbegränsaren i VWL
61/3 S, 81/3 S, 101/3 S, 141/3 S, 171/3 S,
VWS/VWW 61/2, 81/2, 101/2, 141/2, 171/2 och
VWS 64/2, 84/2, 104/2, VWS/VWW 61/3,
81/3, 101/3, 141/3, 171/3 och VWS 64/3, 84/3,
104/3

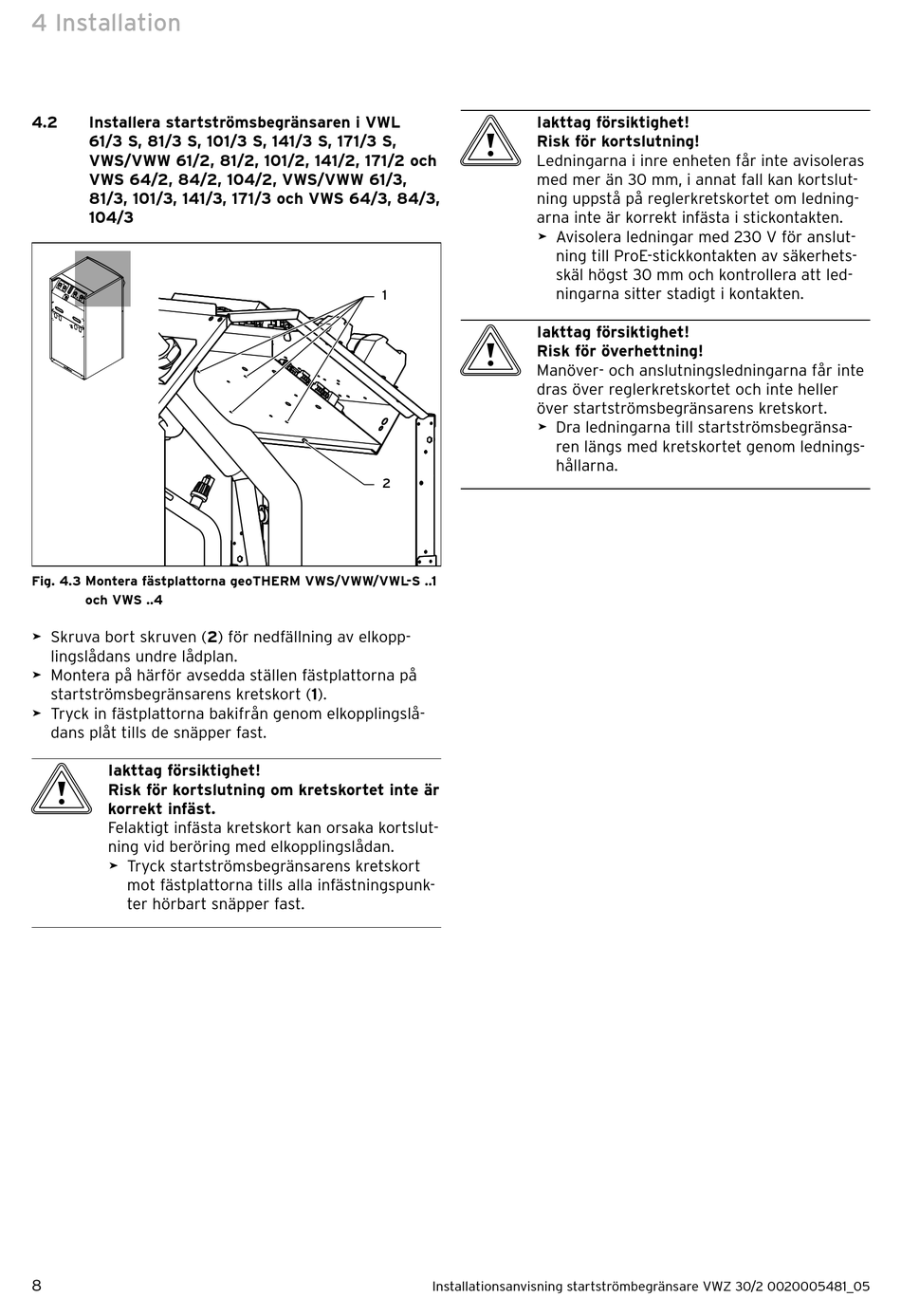

Fig. 4.3 Montera fästplattorna geoTHERM VWS/VWW/VWL-S ..1
och VWS ..4
> Skruva bort skruven (2) för nedfällning av elkopp-
lingslådans undre lådplan.
> Montera på härför avsedda ställen fästplattorna på
startströmsbegränsarens kretskort (1).
> Tryck in fästplattorna bakifrån genom elkopplingslå-
dans plåt tills de snäpper fast.
b
Iakttag försiktighet!
Risk för kortslutning om kretskortet inte är
korrekt infäst.
Felaktigt infästa kretskort kan orsaka kortslut-
ning vid beröring med elkopplingslådan.
> Tryck startströmsbegränsarens kretskort
mot fästplattorna tills alla infästningspunk-
ter hörbart snäpper fast.
8
b
Iakttag försiktighet!
Risk för kortslutning!
Ledningarna i inre enheten får inte avisoleras
med mer än 30 mm, i annat fall kan kortslut-
ning uppstå på reglerkretskortet om ledning-
arna inte är korrekt infästa i stickontakten.
> Avisolera ledningar med 230 V för anslut-
1
b
Iakttag försiktighet!
Risk för överhettning!
Manöver- och anslutningsledningarna får inte
dras över reglerkretskortet och inte heller
över startströmsbegränsarens kretskort.
> Dra ledningarna till startströmsbegränsa-
2
Installationsanvisning startströmbegränsare VWZ 30/2 0020005481_05
ning till ProE-stickkontakten av säkerhets-
skäl högst 30 mm och kontrollera att led-
ningarna sitter stadigt i kontakten.
ren längs med kretskortet genom lednings-
hållarna.
