Vaillant VWZ 30/2 SV Installationsanleitung Seite 93

A9-30-10

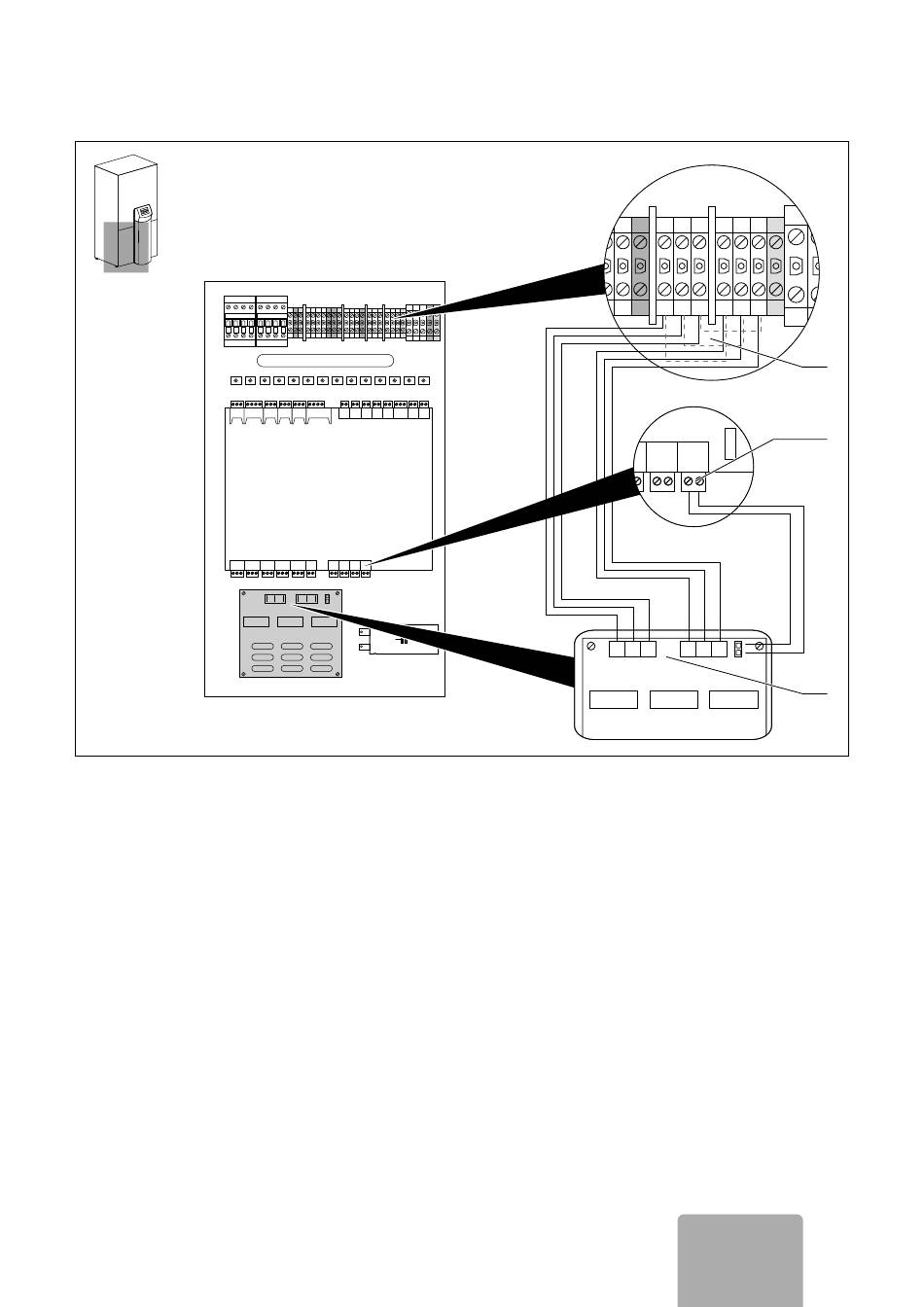

Fig. 4.2 Tilkobling til geoTHERM VWL
> Koble den blå pluggen til styreledningen for start-
strømbegrenseren (3) til regulatorkretskortet (4).
> Fjern de tre broene fra fabrikken på tilkoblingsklem-
mene (2, stiplede linjer).
> Koble startstrømbegrenserens inn- og utgangslednin-
ger til tilkoblingsklemmene (2 og 3) på riktig måte
med hensyn til fase og farge.
> Utfør en kontroll i samsvar med nasjonale forskrifter
etter at installasjonen er avsluttet (kontroll av beskyt-
telsesledning, måling av isolasjonsmotstand og måling
av lekkasjestrøm).
Installasjonsveiledning for startstrømbegrenser VWZ 30/2 0020005481_05
L1 L2 L3 N PE
L3 N PE L1 L2 L3 L3' N N PE L1 L2 L3 N L1 L2 L3 L1 L2 L3 PE
A12-30-10
Installasjon 4
L2 L3 N L1 L2 L3 L1 L2 L3 PE
8 ASB
1 N L 2 1
L1 L2 L3 L1 L2 L3
NO
L1 L
2
4
3
7
