Vaillant VWZ 30/2 SV Installationsanleitung Seite 165

2

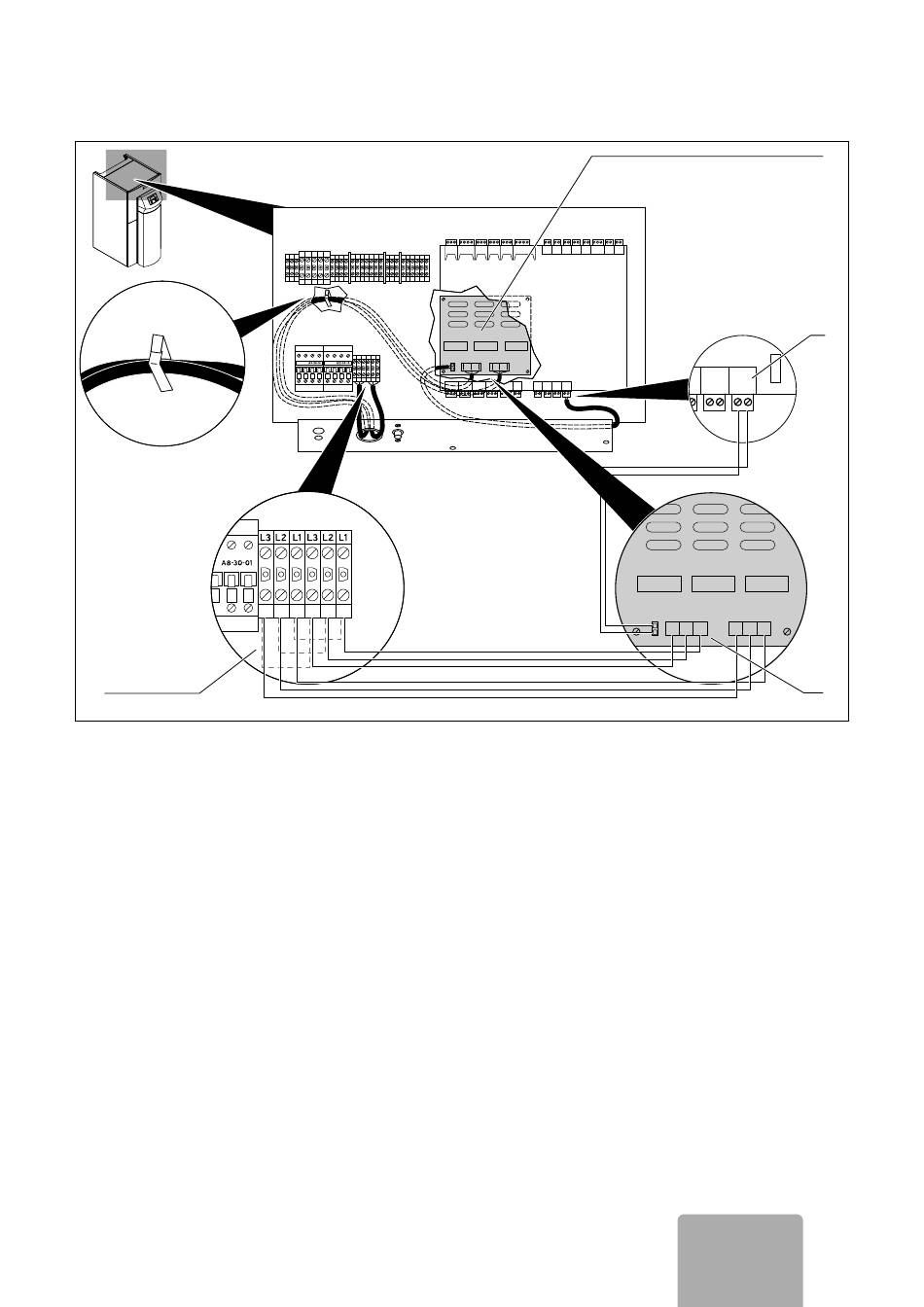

4.4. att. Pieslēgšana pie geoTHERM VWS/VWW/VWL-S ..1 un
VWS ..4
> Pieslēdziet palaišanas strāvas ierobežotāja kontroles
vada zilo kontaktu (1) regulatora shēmas platei (3).
> Noņemiet no pieslēguma spailēm (2, raustītās līnijas)
trīs rūpnīcā uzstādītos pārvienojumus.
> Pieslēdziet palaišanas strāvas ierobežotāja ieejošos
un izejošos vadus atbilstoši fāzēm un krāsām pie pie-
slēguma spailēm (2 un 4).
> Aizveriet sadales kārbas apakšējo paneli un ieskrūvē-
jiet atpakaļ skrūvi (¬ 4.3. att., 2. poz.).
> Pēc instalācijas pabeigšanas veiciet nacionālajiem
noteikumiem atbilstošu pārbaudi (zemējuma vada
pārbaude, izolācijas pretestības mērījums un noplūdes
strāvas mērījums).
Instalācijas instrukcija Palaišanas strāvas ierobežotājs VWZ 30/2 0020005481_05
L1 L2 L3 N PE
L3 N PE L1 L2 L3 N L1 L2 L3 L3' N N PE L1 L2 L3 L1 L2 L3 L3' N N
L3 L2 L1 L3 L2 L1
Uzstādīšana 4
1
3
8 ASB
1 N L 2 1
L3 L2 L1 L3 L2 L1
4
9
LV
