Vaillant VWZ 30/2 SV Installationsanleitung Seite 13

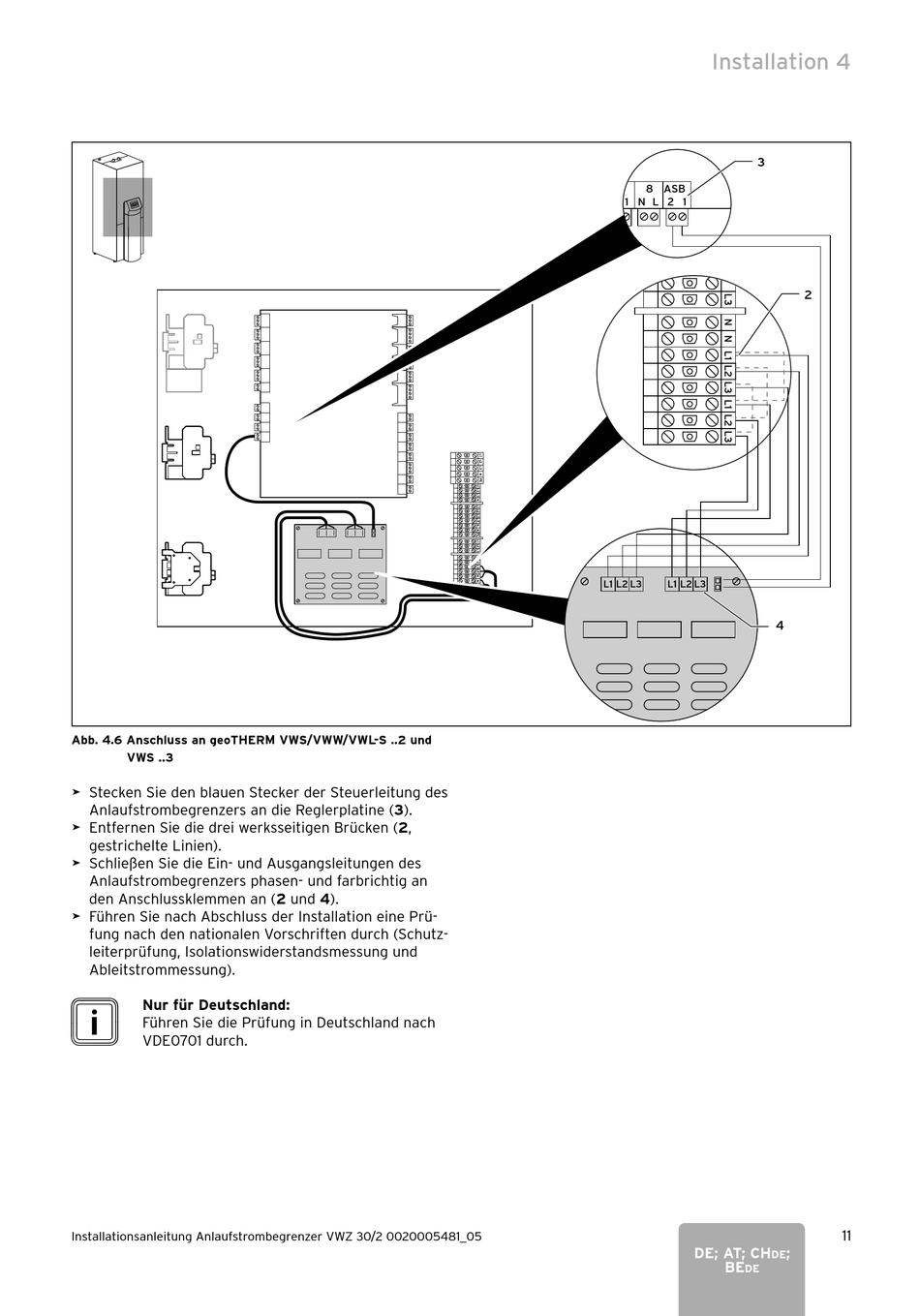

Abb. 4.6 Anschluss an geoTHERM VWS/VWW/VWL-S ..2 und
VWS ..3
> Stecken Sie den blauen Stecker der Steuerleitung des
Anlaufstrombegrenzers an die Reglerplatine (3).
> Entfernen Sie die drei werksseitigen Brücken (2,
gestrichelte Linien).
> Schließen Sie die Ein- und Ausgangsleitungen des
Anlaufstrombegrenzers phasen- und farbrichtig an
den Anschlussklemmen an (2 und 4).
> Führen Sie nach Abschluss der Installation eine Prü-
fung nach den nationalen Vorschriften durch (Schutz-
leiterprüfung, Isolationswiderstandsmessung und
Ableitstrommessung).
i
Nur für Deutschland:
Führen Sie die Prüfung in Deutschland nach
VDE0701 durch.
Installationsanleitung Anlaufstrombegrenzer VWZ 30/2 0020005481_05
Installation 4
3
8 ASB
1 N L 2 1
L1 L2 L3 L1 L2 L3
4
DE; AT; CH
DE
BE
DE
2
11
;
