A9-30-10

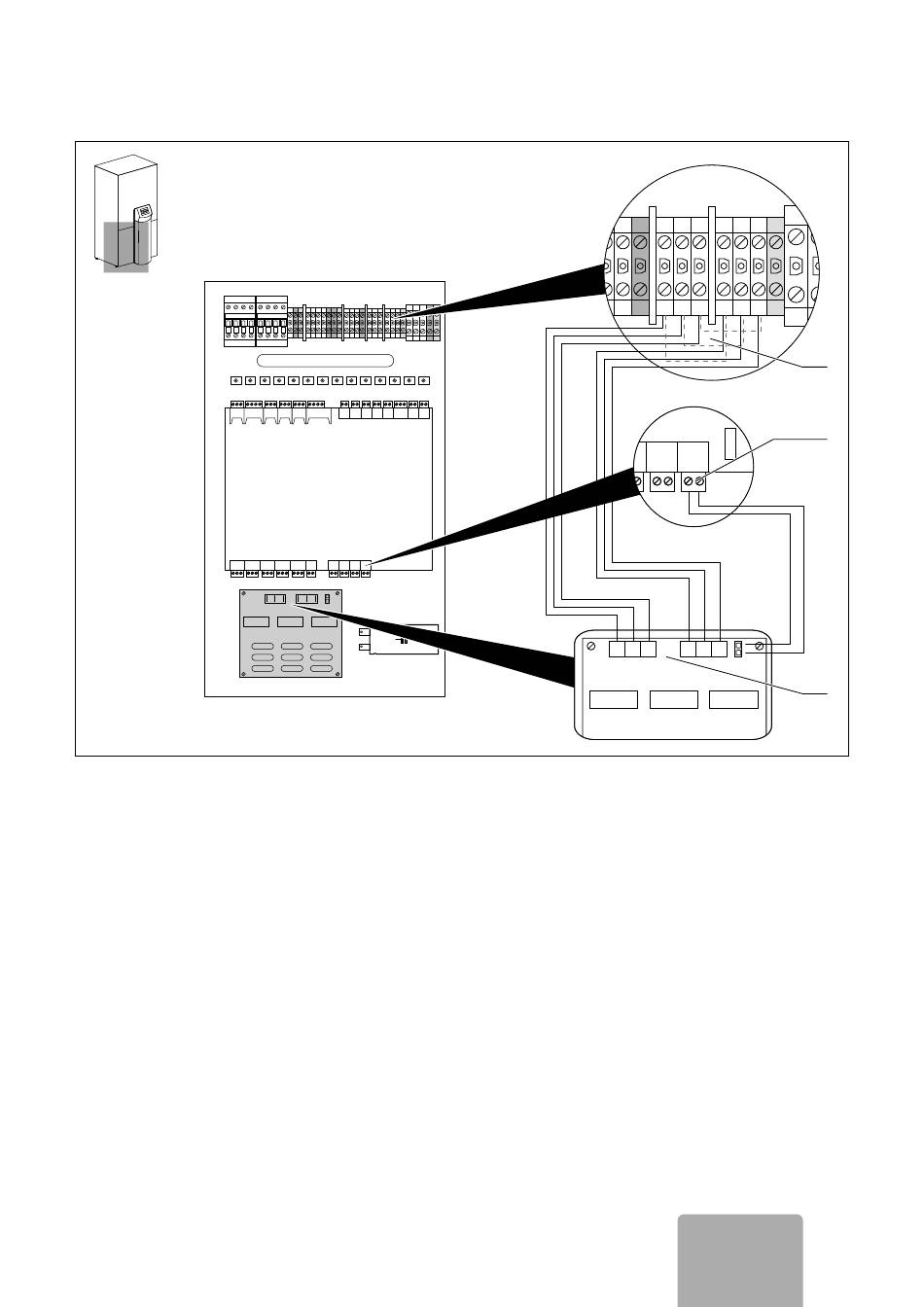

Fig. 4.2 Collegamento al geoTHERM VWL
> Innestare lo spinotto blu nel conduttore di controllo
del limitatore della corrente di spunto (3) sulla scheda
del regolatore (4).
> Rimuovere i tre ponticelli di fabbrica dai morsetti (2,
linee tratteggiate).
> Collegare i conduttori di entrata e di uscita del limita-
tore della corrente di spunto rispettando le fasi e i
colori ai morsetti (2 e 3).
> Al termine dell'installazione, effettuare un controllo
nel rispetto delle prescrizioni nazionali (controllo del
conduttore di protezione, misura della resistenza di
isolamento e della corrente di scarica).
Istruzioni per l'installazione del limitatore della corrente di spunto VWZ 30/2 0020005481_05
L1
L2
L3
N
PE
L3 N PE
L1 L2
L3
L3'
N N PE
L1 L2 L3 N
L1 L2 L3
L1 L2 L3 PE
A12-30-10
Installazione 4
L2 L3 N
L1 L2 L3
L1 L2 L3 PE
8
ASB
1
N L 2 1
L1 L2 L3
L1 L2 L3
CHit; IT
L1
L
2
4
3
7
