A9-30-10

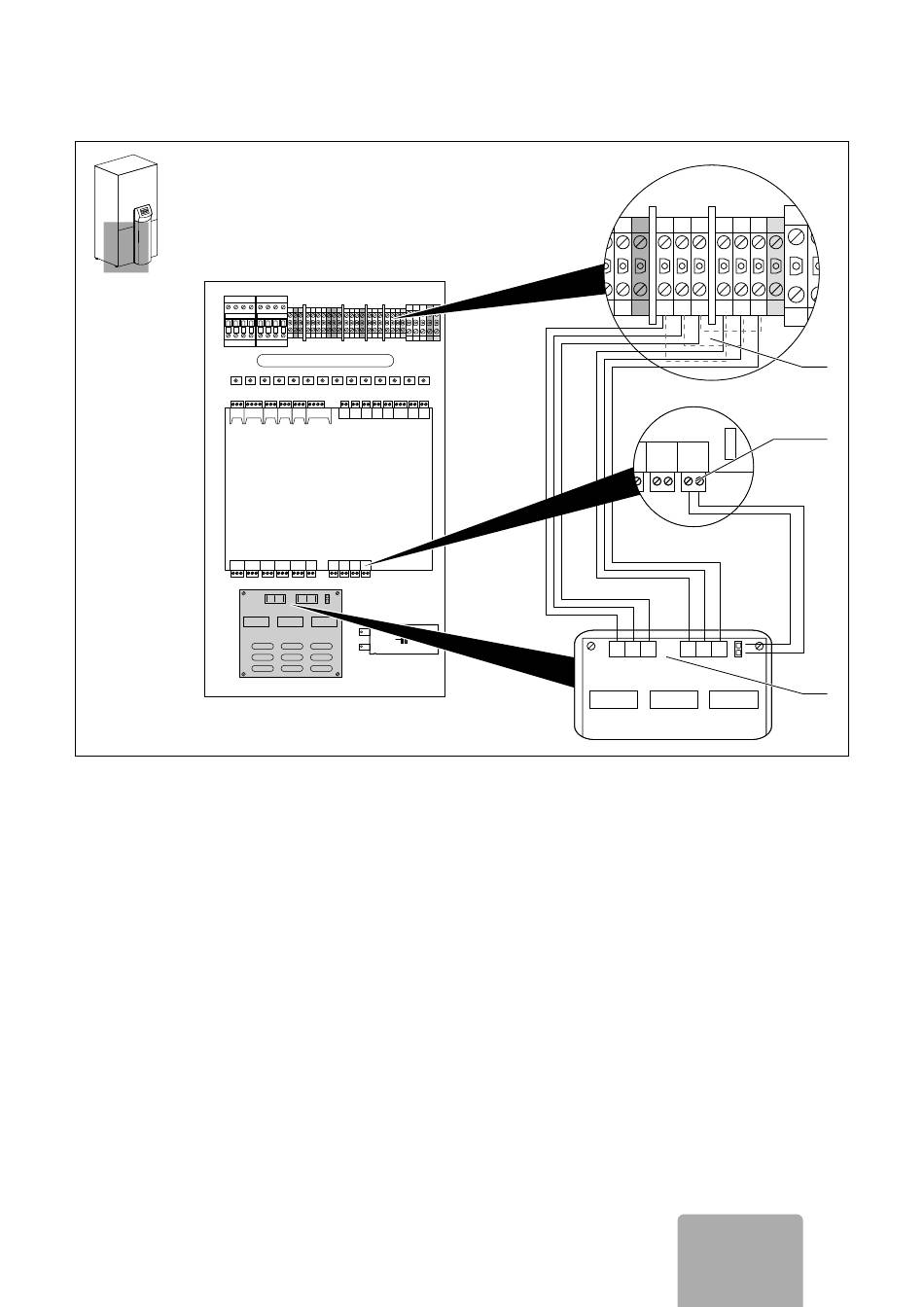

Rys. 4.2 Podłączenie do geoTHERM VWL
> Podłączyć niebieską wtyczkę przewodu sterującego
ogranicznika prądu rozruchowego (3) do płytki regula-
tora (4).
> Wyjąć trzy zamontowane fabrycznie zworki z zacisków
podłączeniowych (2, linie przerywane).
> Podłączyć przewody wejściowe i wyjściowe ogranicz-
nika prądu rozruchowego, przestrzegając oznaczeń
barwnych i odpowiedniej kolejności faz, do zacisków
podłączeniowych (2 i 3).
> Po zakończeniu instalacji przeprowadzić kontrolę
zgodnie z przepisami krajowymi (kontrola przewodu
ochronnego, pomiar oporności izolacji oraz pomiar
prądu upływowego).
Instrukcja instalacji ogranicznika prądu rozruchowego VWZ 30/2 0020005481_05
L1
L2
L3
N
PE
L3 N PE
L1 L2
L3
L3'
N N PE
L1 L2 L3 N
L1 L2 L3
L1 L2 L3 PE
A12-30-10
Instalacja 4
L2 L3 N
L1 L2 L3
L1 L2 L3 PE
8
ASB
1
N L 2 1
L1 L2 L3
L1 L2 L3
PL
L1
L
2
4
3
7
