4 Installatsioon
4.2 Käivitusvoolupiiraja installeerimine VWL
61/3 S, 81/3 S, 101/3 S, 141/3 S, 171/3 S,
VWS/VWW 61/2, 81/2, 101/2, 141/2, 171/2 ja
VWS 64/2, 84/2, 104/2, VWS/VWW 61/3,
81/3, 101/3, 141/3, 171/3 ja VWS 64/3, 84/3,
104/3 puhul

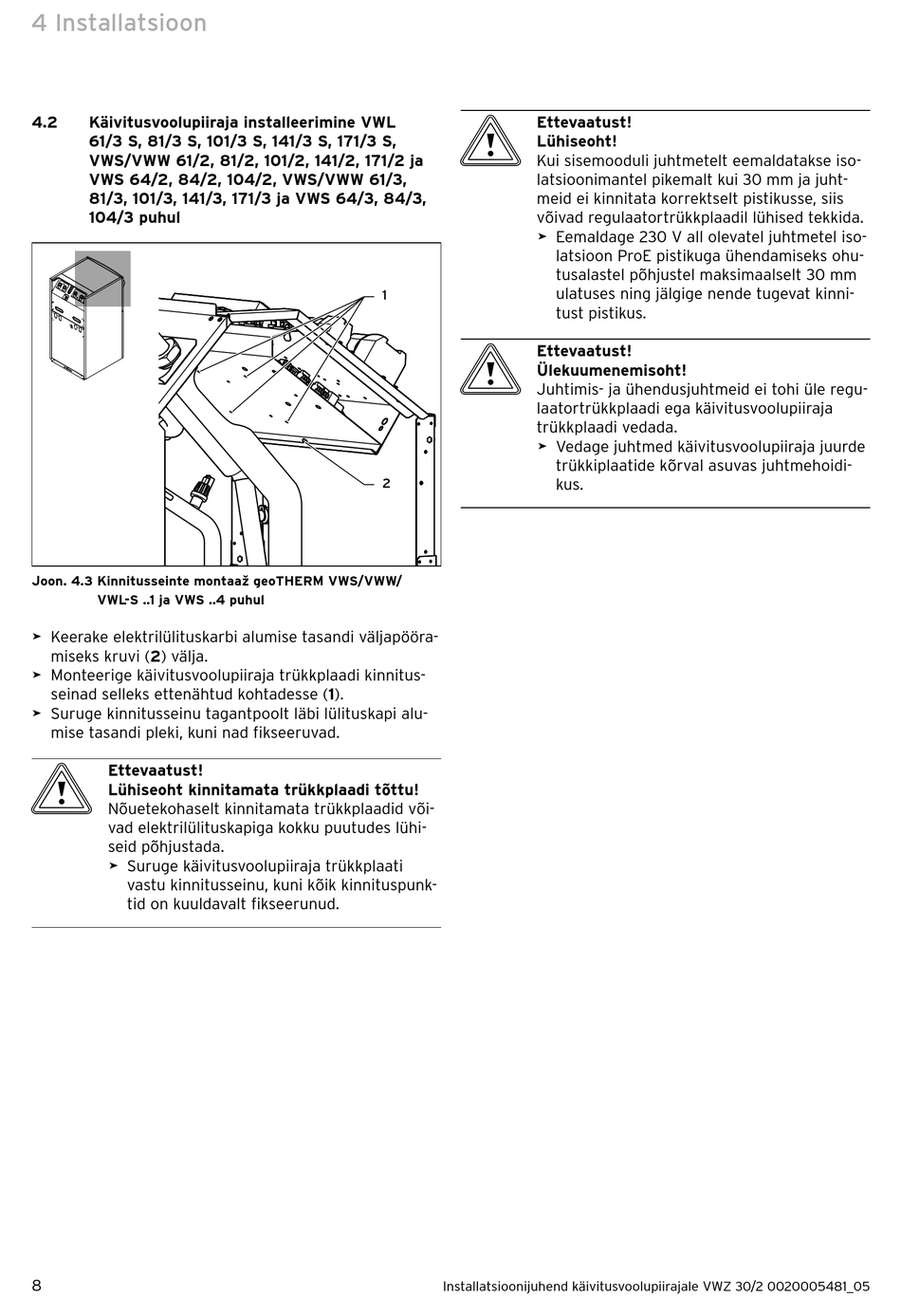

Joon. 4.3 Kinnitusseinte montaaž geoTHERM VWS/VWW/
VWL-S ..1 ja VWS ..4 puhul
> Keerake elektrilülituskarbi alumise tasandi väljapööra-
miseks kruvi (2) välja.
> Monteerige käivitusvoolupiiraja trükkplaadi kinnitus-
seinad selleks ettenähtud kohtadesse (1).
> Suruge kinnitusseinu tagantpoolt läbi lülituskapi alu-
mise tasandi pleki, kuni nad fikseeruvad.
b
Ettevaatust!
Lühiseoht kinnitamata trükkplaadi tõttu!
Nõuetekohaselt kinnitamata trükkplaadid või-
vad elektrilülituskapiga kokku puutudes lühi-
seid põhjustada.
> Suruge käivitusvoolupiiraja trükkplaati
vastu kinnitusseinu, kuni kõik kinnituspunk-
tid on kuuldavalt fikseerunud.
8
b
Ettevaatust!
Lühiseoht!
Kui sisemooduli juhtmetelt eemaldatakse iso-
latsioonimantel pikemalt kui 30 mm ja juht-
meid ei kinnitata korrektselt pistikusse, siis
võivad regulaatortrükkplaadil lühised tekkida.
> Eemaldage 230 V all olevatel juhtmetel iso-
1
b
Ettevaatust!
Ülekuumenemisoht!
Juhtimis- ja ühendusjuhtmeid ei tohi üle regu-
laatortrükkplaadi ega käivitusvoolupiiraja
trükkplaadi vedada.
> Vedage juhtmed käivitusvoolupiiraja juurde
2
Installatsioonijuhend käivitusvoolupiirajale VWZ 30/2 0020005481_05
latsioon ProE pistikuga ühendamiseks ohu-
tusalastel põhjustel maksimaalselt 30 mm
ulatuses ning jälgige nende tugevat kinni-
tust pistikus.
trükkiplaatide kõrval asuvas juhtmehoidi-
kus.
