Description de l'appareil

3

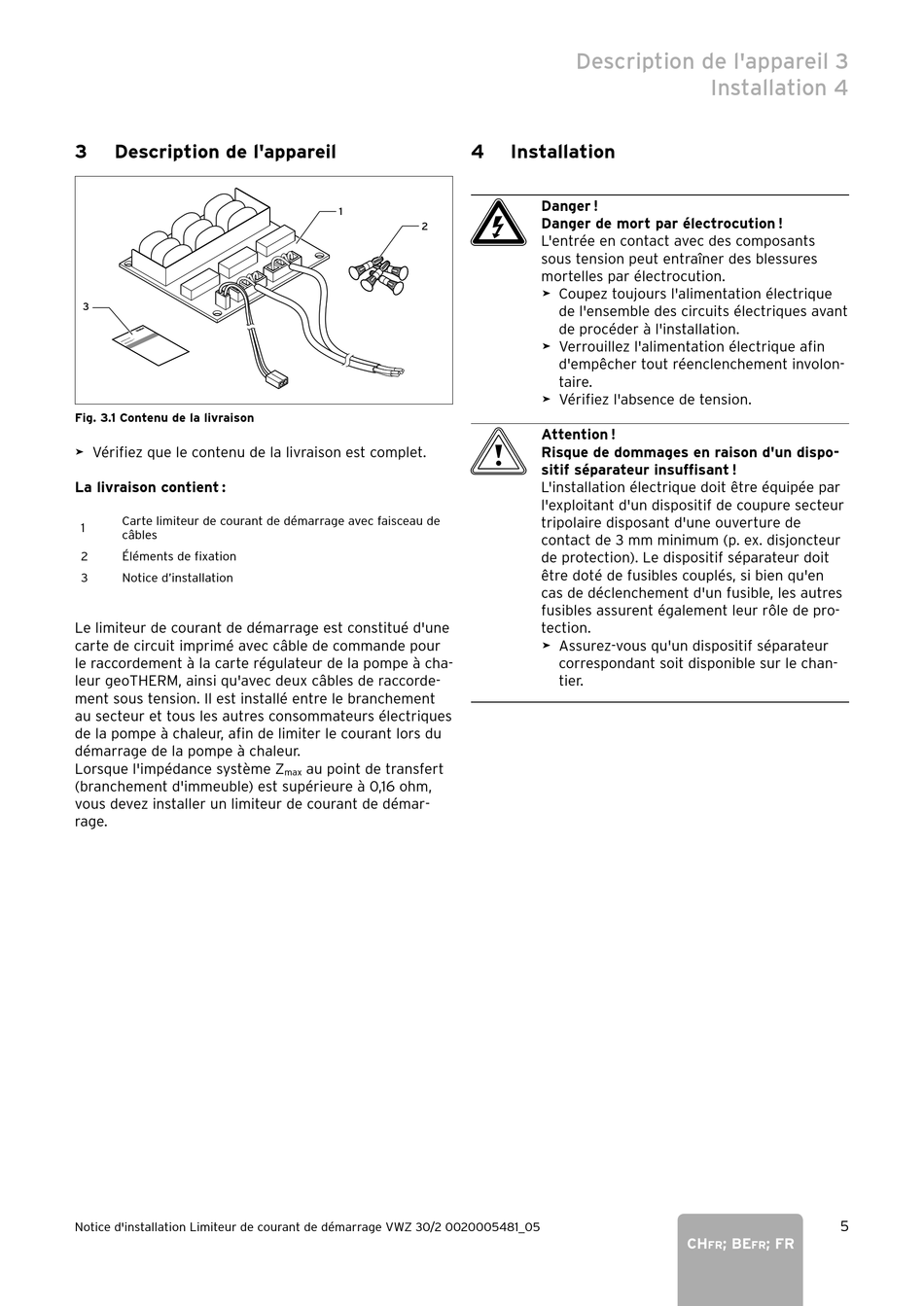

Fig. 3.1 Contenu de la livraison
> Vérifiez que le contenu de la livraison est complet.
La livraison contient :
Carte limiteur de courant de démarrage avec faisceau de
1
câbles
2 Éléments de fixation
3 Notice d'installation
Le limiteur de courant de démarrage est constitué d'une
carte de circuit imprimé avec câble de commande pour
le raccordement à la carte régulateur de la pompe à cha-
leur geoTHERM, ainsi qu'avec deux câbles de raccorde-
ment sous tension. Il est installé entre le branchement
au secteur et tous les autres consommateurs électriques
de la pompe à chaleur, afin de limiter le courant lors du
démarrage de la pompe à chaleur.
Lorsque l'impédance système Z
(branchement d'immeuble) est supérieure à 0,16 ohm,
vous devez installer un limiteur de courant de démar-
rage.
Notice d'installation Limiteur de courant de démarrage VWZ 30/2 0020005481_05
1
2
au point de transfert
max
Description de l'appareil 3
4 Installation
e
Danger !
Danger de mort par électrocution !
L'entrée en contact avec des composants
sous tension peut entraîner des blessures
mortelles par électrocution.
> Coupez toujours l'alimentation électrique
de l'ensemble des circuits électriques avant
de procéder à l'installation.
> Verrouillez l'alimentation électrique afin
d'empêcher tout réenclenchement involon-
taire.
> Vérifiez l'absence de tension.
b
Attention !
Risque de dommages en raison d'un dispo-
sitif séparateur insuffisant !
L'installation électrique doit être équipée par
l'exploitant d'un dispositif de coupure secteur
tripolaire disposant d'une ouverture de
contact de 3 mm minimum (p. ex. disjoncteur
de protection). Le dispositif séparateur doit
être doté de fusibles couplés, si bien qu'en
cas de déclenchement d'un fusible, les autres
fusibles assurent également leur rôle de pro-
tection.
> Assurez-vous qu'un dispositif séparateur
correspondant soit disponible sur le chan-
tier.

Installation 4
