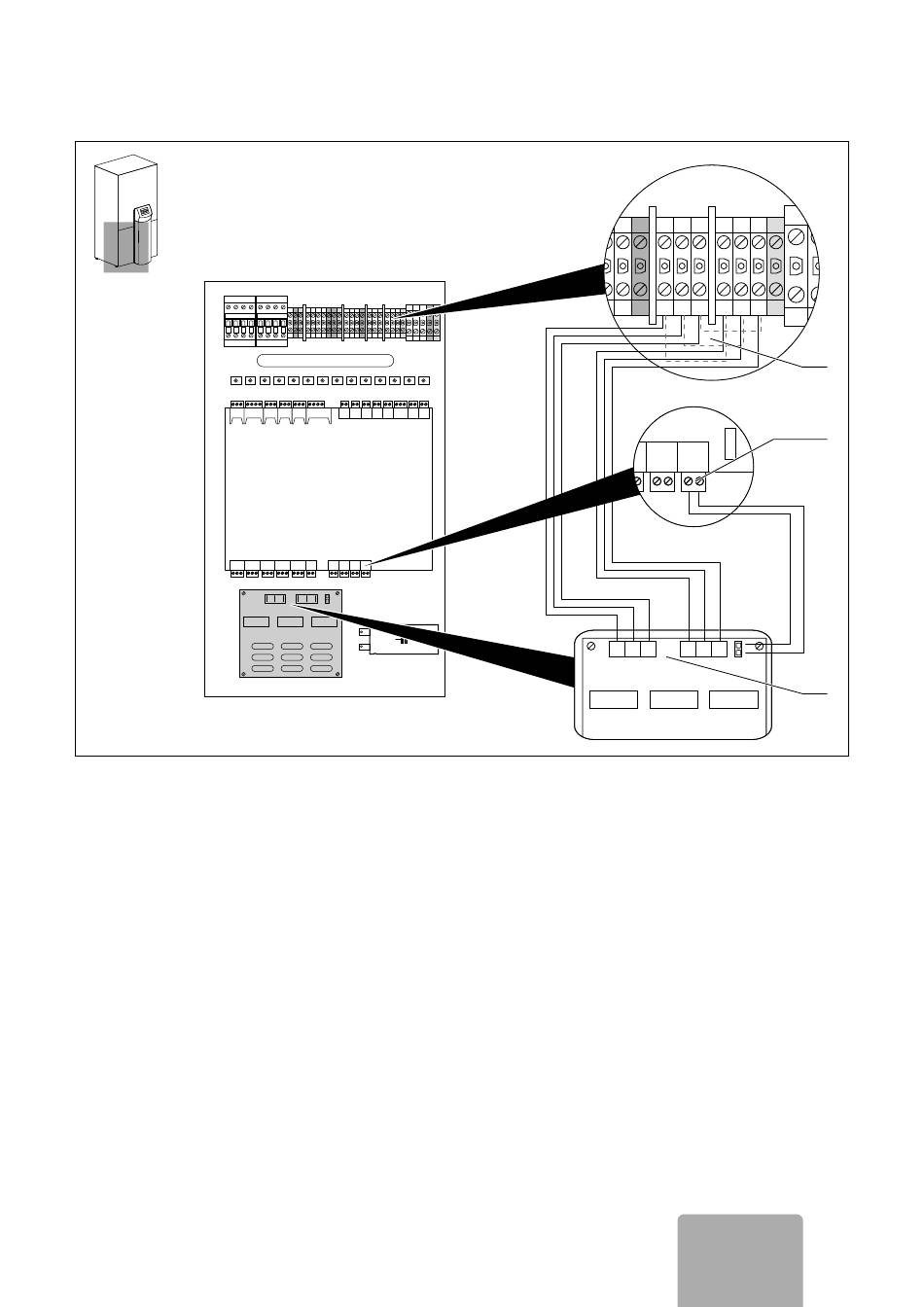

Fig. 4.2 Raccordement à geoTHERM VWL
> Branchez le connecteur bleu du câble de commande
du limiteur de courant de démarrage (3) sur la carte
régulateur (4).
> Enlevez les trois ponts montés en usine, se trouvant
sur les bornes de raccordement (2, traits pointillés).
> Raccordez aux bornes de raccordement (2 et 3) les
câbles d'entrée et de sortie du limiteur de courant de
démarrage en respectant les phases et les couleurs.
> Effectuez au terme de l'installation un contrôle
d'après les directives nationales (contrôle du conduc-
teur de protection, mesure de la résistance d'isole-
ment et mesure du courant de fuite).
