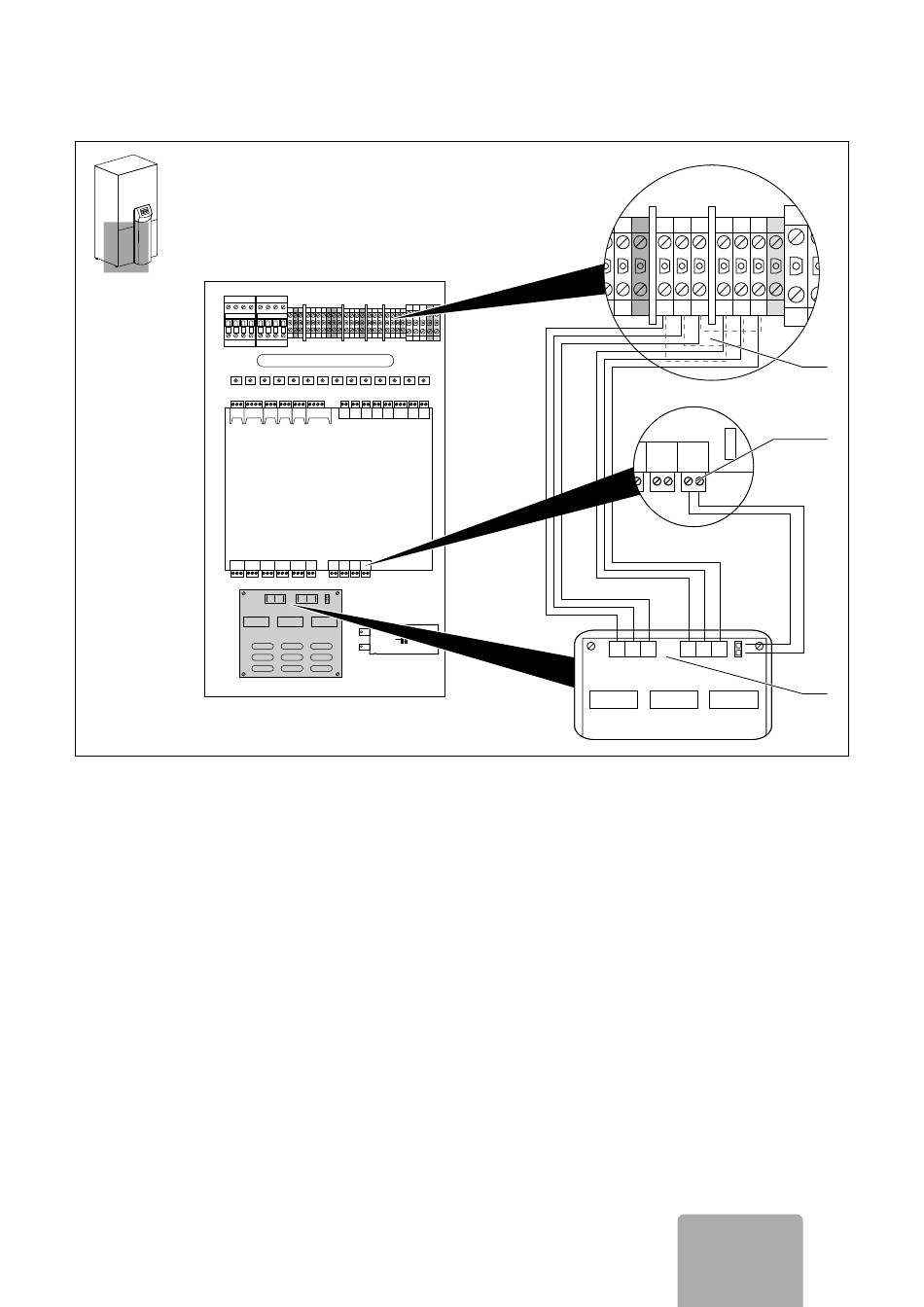

Joon. 4.2 Ühendamine geoTHERM VWL külge
> Pistke juhtimisjuhtme sinine pistik käivitusvoolupii-
raja (3) regulaatortrükkplaadi (4) külge.
> Eemaldage ühendusklemmidelt (2, katkendjooned)
kolm tehase poolt paigaldatud silda.
> Ühendage käivitusvoolupiiraja sisend- ja väljundjuht-
med õigeid faase ning värvusi järgides ühendusklem-
mide (2 ja 3) külge.
> Viige pärast installatsiooni lõppu läbi siseriiklikel ees-
kirjadel põhinev kontrollimine (kaitsejuhi kontroll, iso-
latsioonitakistuse mõõtmine ja ärajuhitava voolu
mõõtmine).
Installatsioonijuhend käivitusvoolupiirajale VWZ 30/2 0020005481_05
