Anlaufstrombegrenzer installieren in VWL

7C/9C, 71 , 71/1, 91, 91/1
A9-30-10
1

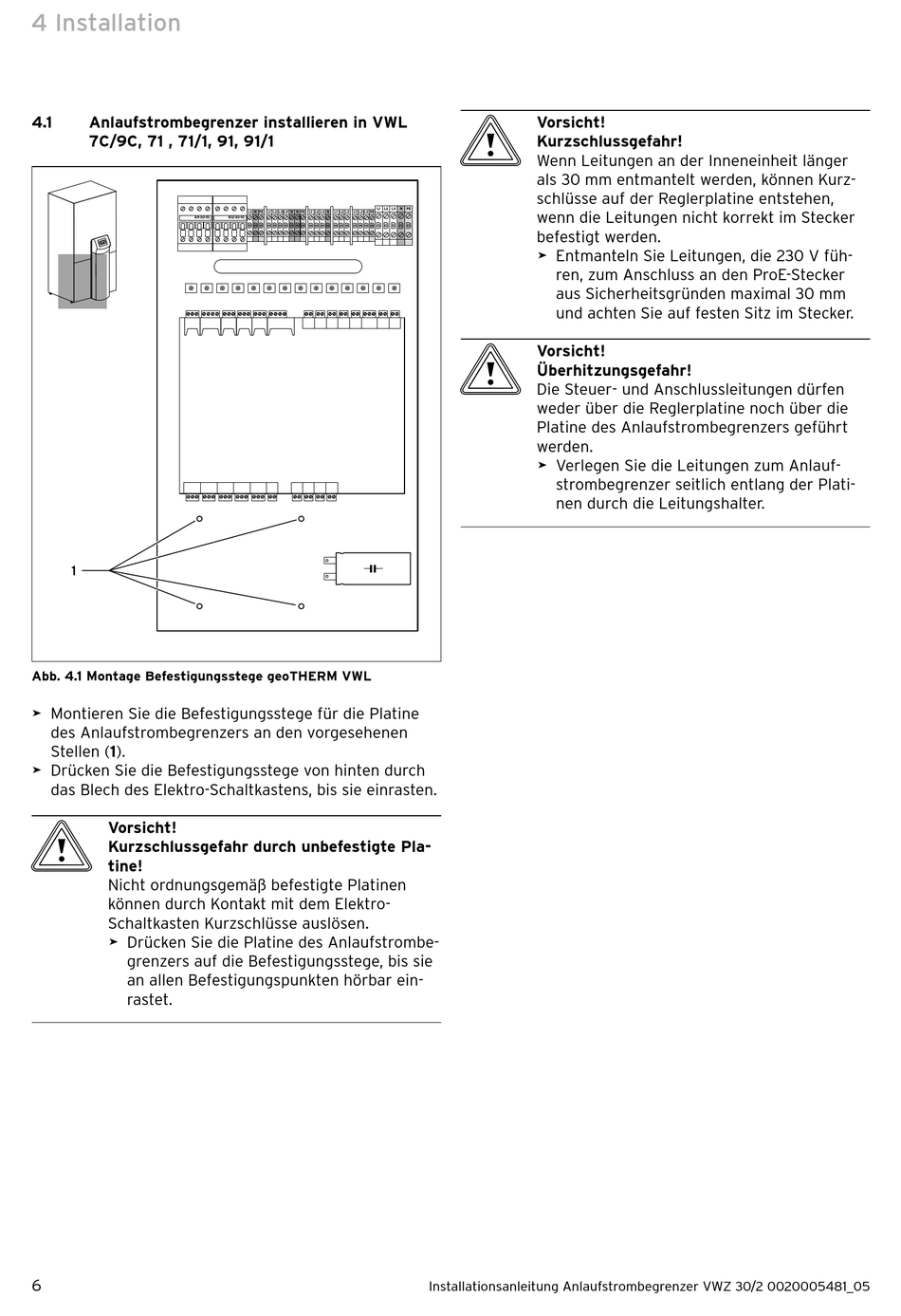

Abb. 4.1 Montage Befestigungsstege geoTHERM VWL
> Montieren Sie die Befestigungsstege für die Platine
des Anlaufstrombegrenzers an den vorgesehenen
Stellen (1).
> Drücken Sie die Befestigungsstege von hinten durch
das Blech des Elektro-Schaltkastens, bis sie einrasten.
b
Vorsicht!
Kurzschlussgefahr durch unbefestigte Pla-
tine!
Nicht ordnungsgemäß befestigte Platinen
können durch Kontakt mit dem Elektro-
Schaltkasten Kurzschlüsse auslösen.
> Drücken Sie die Platine des Anlaufstrombe-
grenzers auf die Befestigungsstege, bis sie
an allen Befestigungspunkten hörbar ein-
rastet.
6
L1 L2 L3
L3 N PE L1 L2 L3 L3' N N PE L1 L2 L3 N L1 L2 L3 L1 L2 L3 PE
A12-30-10
b
Vorsicht!
Kurzschlussgefahr!
Wenn Leitungen an der Inneneinheit länger
als 30 mm entmantelt werden, können Kurz-
schlüsse auf der Reglerplatine entstehen,
N PE
wenn die Leitungen nicht korrekt im Stecker
befestigt werden.
> Entmanteln Sie Leitungen, die 230 V füh-
ren, zum Anschluss an den ProE-Stecker
aus Sicher heits gründen maximal 30 mm
und achten Sie auf festen Sitz im Stecker.
b
Vorsicht!
Überhitzungsgefahr!
Die Steuer- und Anschlussleitungen dürfen
weder über die Reglerplatine noch über die
Platine des Anlaufstrombegrenzers geführt
werden.
> Verlegen Sie die Leitungen zum Anlauf-
strombegrenzer seitlich entlang der Plati-
nen durch die Leitungshalter.
