4 Installazione

4.1 Installazione del limitatore della corrente di
spunto in VWL 7C/9C, 71 , 71/1, 91, 91/1
A9-30-10
1

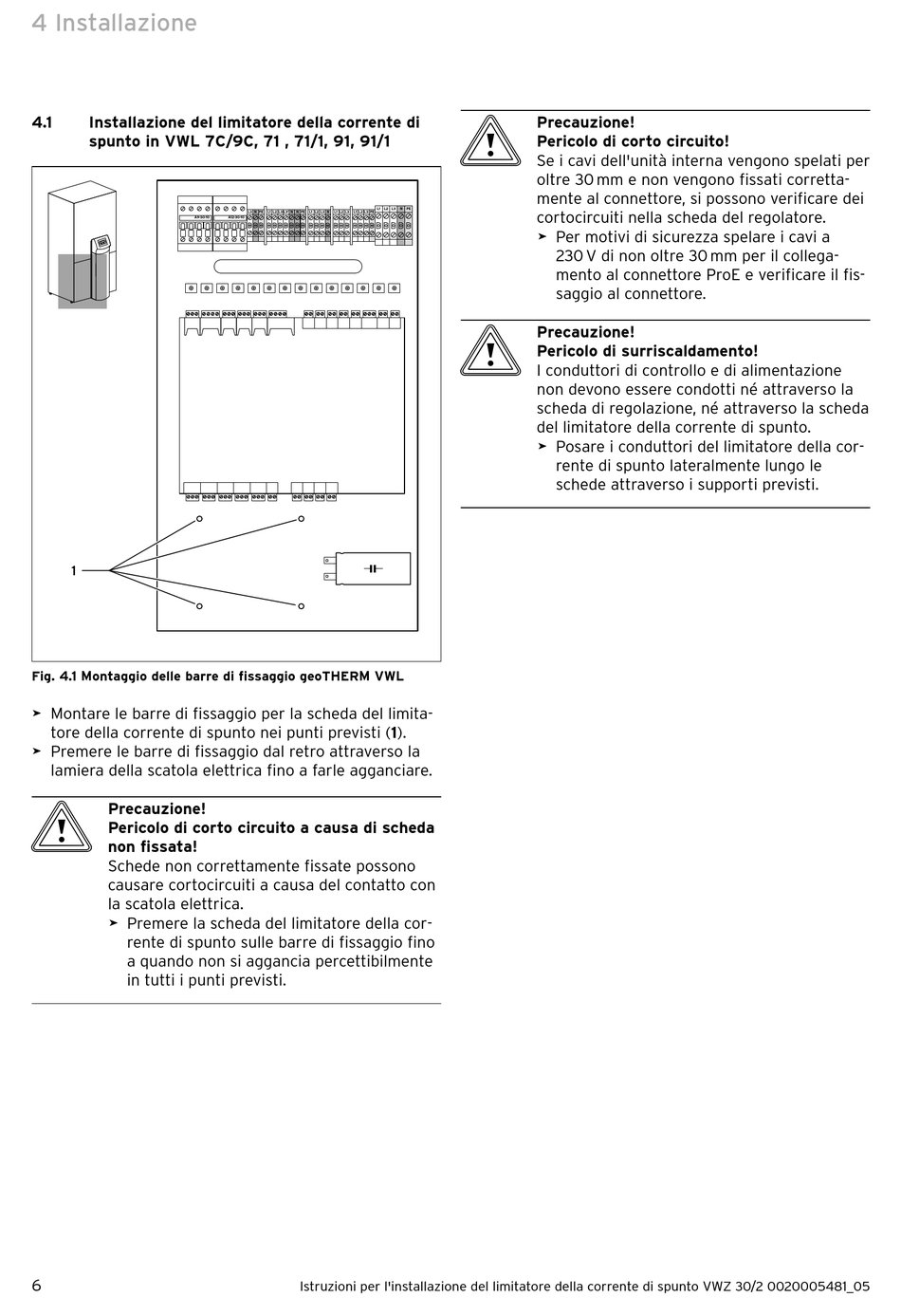

Fig. 4.1 Montaggio delle barre di fissaggio geoTHERM VWL
> Montare le barre di fissaggio per la scheda del limita-
tore della corrente di spunto nei punti previsti (1).
> Premere le barre di fissaggio dal retro attraverso la
lamiera della scatola elettrica fino a farle agganciare.
b
Precauzione!
Pericolo di corto circuito a causa di scheda
non fissata!
Schede non correttamente fissate possono
causare cortocircuiti a causa del contatto con
la scatola elettrica.
> Premere la scheda del limitatore della cor-
rente di spunto sulle barre di fissaggio fino
a quando non si aggancia percettibilmente
in tutti i punti previsti.
6
L1 L2 L3
L3 N PE L1 L2 L3 L3' N N PE L1 L2 L3 N L1 L2 L3 L1 L2 L3 PE
A12-30-10
Istruzioni per l'installazione del limitatore della corrente di spunto VWZ 30/2 0020005481_05
b
Precauzione!
Pericolo di corto circuito!
Se i cavi dell'unità interna vengono spelati per
oltre 30 mm e non vengono fissati corretta-
mente al connettore, si possono verificare dei
N PE
cortocircuiti nella scheda del regolatore.
> Per motivi di sicurezza spelare i cavi a
230 V di non oltre 30 mm per il collega-
mento al connettore ProE e verificare il fis-
saggio al connettore.
b
Precauzione!
Pericolo di surriscaldamento!
I conduttori di controllo e di alimentazione
non devono essere condotti né attraverso la
scheda di regolazione, né attraverso la scheda
del limitatore della corrente di spunto.
> Posare i conduttori del limitatore della cor-
rente di spunto lateralmente lungo le
schede attraverso i supporti previsti.
