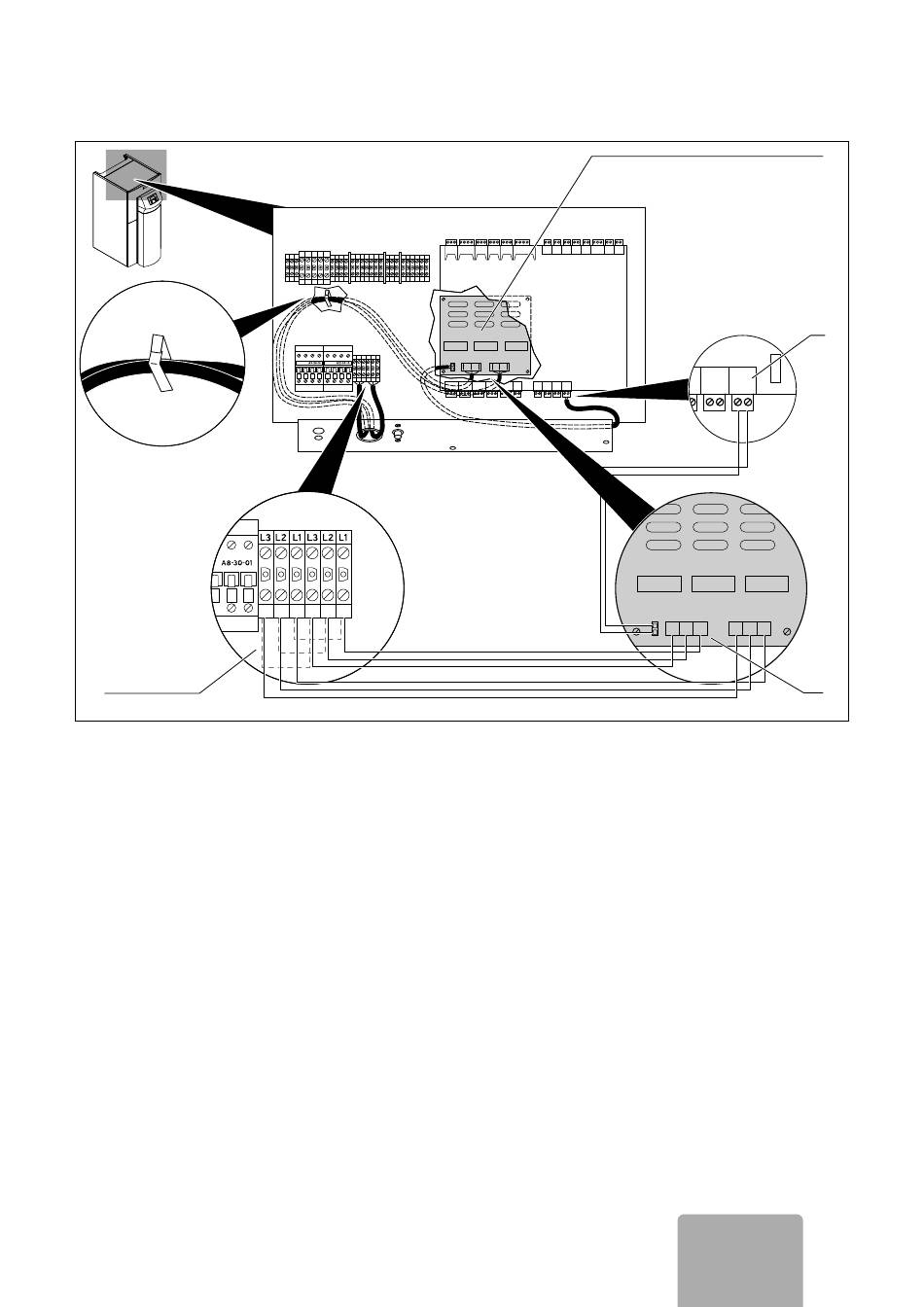

Fig. 4.4 Collegamento al geoTHERM VWS/VWW/VWL-S ..1 e
VWS ..4
> Innestare lo spinotto blu nel conduttore di controllo
del limitatore della corrente di spunto (1) alla scheda
del regolatore (3).
> Rimuovere i tre ponticelli di fabbrica dai morsetti (2,
linee tratteggiate).
> Collegare i conduttori di entrata e di uscita del limita-
tore della corrente di spunto rispettando le fasi e i
colori ai morsetti (2 e 4).
> Ribaltare di nuovo verso l'altro il livello inferiore della
scatola elettrica e avvitare nuovamente la vite
(¬ figura 4.3, Pos. 2).
> Al termine dell'installazione, effettuare un controllo
nel rispetto delle prescrizioni nazionali (controllo del
conduttore di protezione, misura della resistenza di
isolamento e della corrente di scarica).
Istruzioni per l'installazione del limitatore della corrente di spunto VWZ 30/2 0020005481_05
L1 L2 L3 N PE
L3 N PE L1 L2 L3 N L1 L2 L3 L3' N N PE L1 L2 L3 L1 L2 L3 L3' N N
L3 L2 L1 L3 L2 L1
Installazione 4
1
3
8 ASB
1 N L 2 1
L3 L2 L1 L3 L2 L1
4
9
