Vaillant VWZ 30/2 SV Installationsanleitung Seite 65

A9-30-10

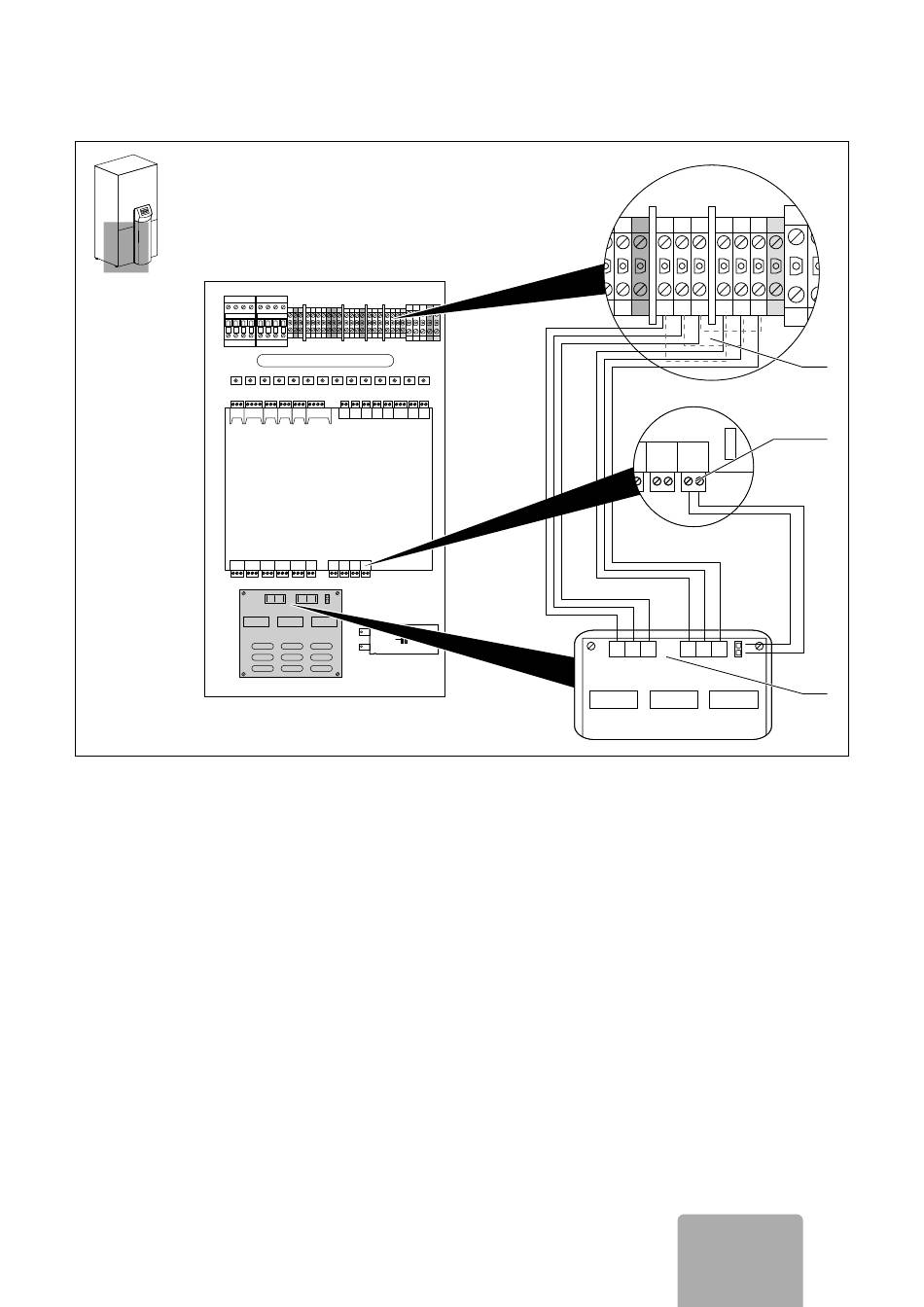

Fig. 4.2 Tilslutning til geoTHERM VWL
> Sæt det blå stik på startstrømsbegrænserens styre-
ledning (3) i regulatorens printkort (4).
> Fjern de tre fabriksmonterede jumpere fra tilslut-
ningsklemmerne (2, stiplede linjer).
> Slut startstrømsbegrænserens ind- og udgangslednin-
ger til tilslutningsklemmerne (2 og 3) med de rigtige
faser og farver.
> Foretag en kontrol som foreskrevet i de nationale reg-
ler, når installationen er afsluttet (kontrol af jordled-
ning, måling af isolationsmodstand og måling af afled-
ningsstrøm).
Installationsvejledning startstrømsbegrænser VWZ 30/2 0020005481_05
L1 L2 L3 N PE
L3 N PE L1 L2 L3 L3' N N PE L1 L2 L3 N L1 L2 L3 L1 L2 L3 PE
A12-30-10
Installation 4
L2 L3 N L1 L2 L3 L1 L2 L3 PE
8 ASB
1 N L 2 1
L1 L2 L3 L1 L2 L3
DK
L1 L
2
4
3
7
