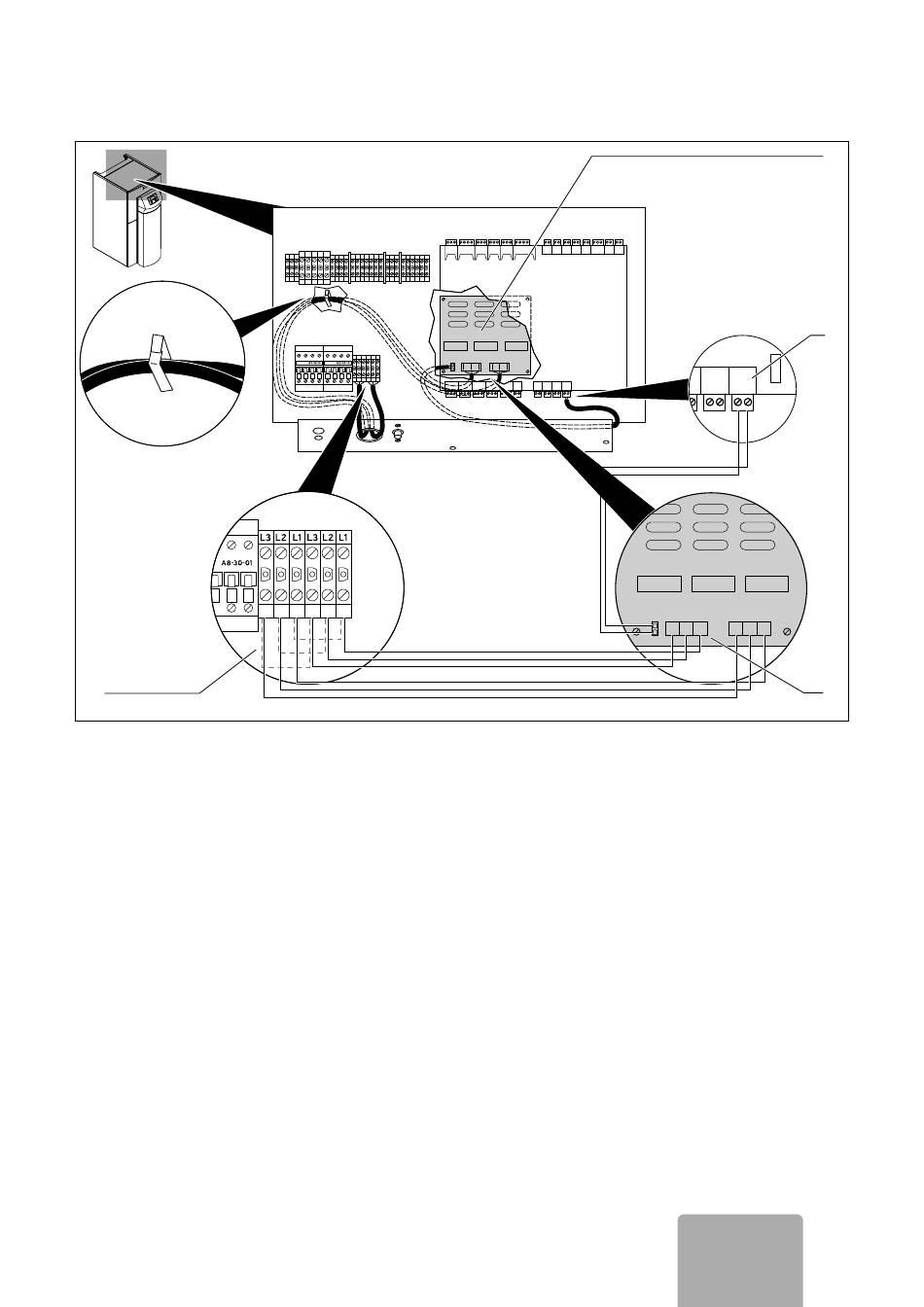

4.4 pav. Prijungimas prie geoTHERM VWS/VWW/VWL-S ..1 ir
VWS ..4
> Įkiškite mėlyną paleidimo srovės ribotuvo valdymo
laido kištuką (1) į reguliatoriaus plokštę (3).
> Pašalinkite tris gamyklinius tiltelius nuo prijungimo
gnybtų (2, punktyrinės linijos).
> Prijunkite paleidimo srovės ribotuvo įėjimo ir išėjimo
laidus teisingomis fazėmis ir spalvomis prie prijun-
gimo gnybtų (2 ir 4).
> Vėl palenkite apatinę elektros skirstomosios dėžės
plokštumą aukštyn ir vėl įsukite varžtą (¬ 4.3 pav.,
2 poz.).
> Baigę įrengimą atlikite patikrą pagal šalies reglamen-
tus (apsauginio laido patikra, izoliacijos varžos mata-
vimas ir nuotėkio srovės matavimas).
Paleidimo srovės ribotuvo įrengimo instrukcija VWZ 30/2 0020005481_05
