4 Installatie
4.2 Aanloopstroombegrenzer installeren in VWL
61/3 S, 81/3 S, 101/3 S, 141/3 S, 171/3 S,
VWS/VWW 61/2, 81/2, 101/2, 141/2, 171/2 en
VWS 64/2, 84/2, 104/2, VWS/VWW 61/3,
81/3, 101/3, 141/3, 171/3 en VWS 64/3, 84/3,
104/3

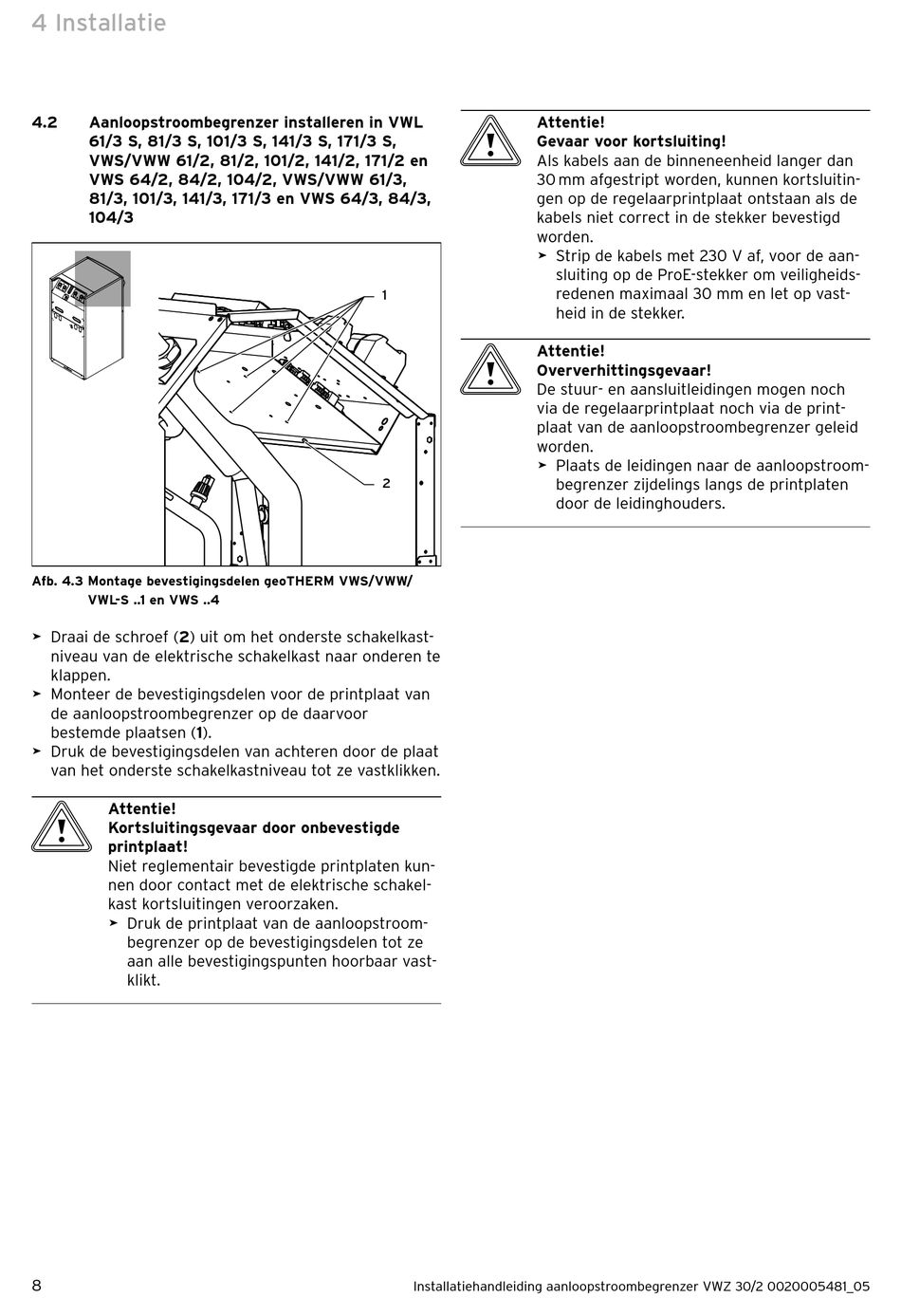

Afb. 4.3 Montage bevestigingsdelen geoTHERM VWS/VWW/
VWL-S ..1 en VWS ..4
> Draai de schroef (2) uit om het onderste schakelkast-
niveau van de elektrische schakelkast naar onderen te
klappen.
> Monteer de bevestigingsdelen voor de printplaat van
de aanloopstroombegrenzer op de daarvoor
bestemde plaatsen (1).
> Druk de bevestigingsdelen van achteren door de plaat
van het onderste schakelkastniveau tot ze vastklikken.
b
Attentie!
Kortsluitingsgevaar door onbevestigde
printplaat!
Niet reglementair bevestigde printplaten kun-
nen door contact met de elektrische schakel-
kast kortsluitingen veroorzaken.
> Druk de printplaat van de aanloopstroom-
begrenzer op de bevestigingsdelen tot ze
aan alle bevestigingspunten hoorbaar vast-
klikt.
8
b
Attentie!
Gevaar voor kortsluiting!
Als kabels aan de binneneenheid langer dan
30 mm afgestript worden, kunnen kortsluitin-
gen op de regelaarprintplaat ontstaan als de
kabels niet correct in de stekker bevestigd
worden.
> Strip de kabels met 230 V af, voor de aan-
1
b
Attentie!
Oververhittingsgevaar!
De stuur- en aansluitleidingen mogen noch
via de regelaarprintplaat noch via de print-
plaat van de aanloopstroombegrenzer geleid
worden.
> Plaats de leidingen naar de aanloopstroom-
2
Installatiehandleiding aanloopstroombegrenzer VWZ 30/2 0020005481_05
sluiting op de ProE-stekker om veiligheids-
redenen maximaal 30 mm en let op vast-
heid in de stekker.
begrenzer zijdelings langs de printplaten
door de leidinghouders.
