3 Opis urządzenia
3

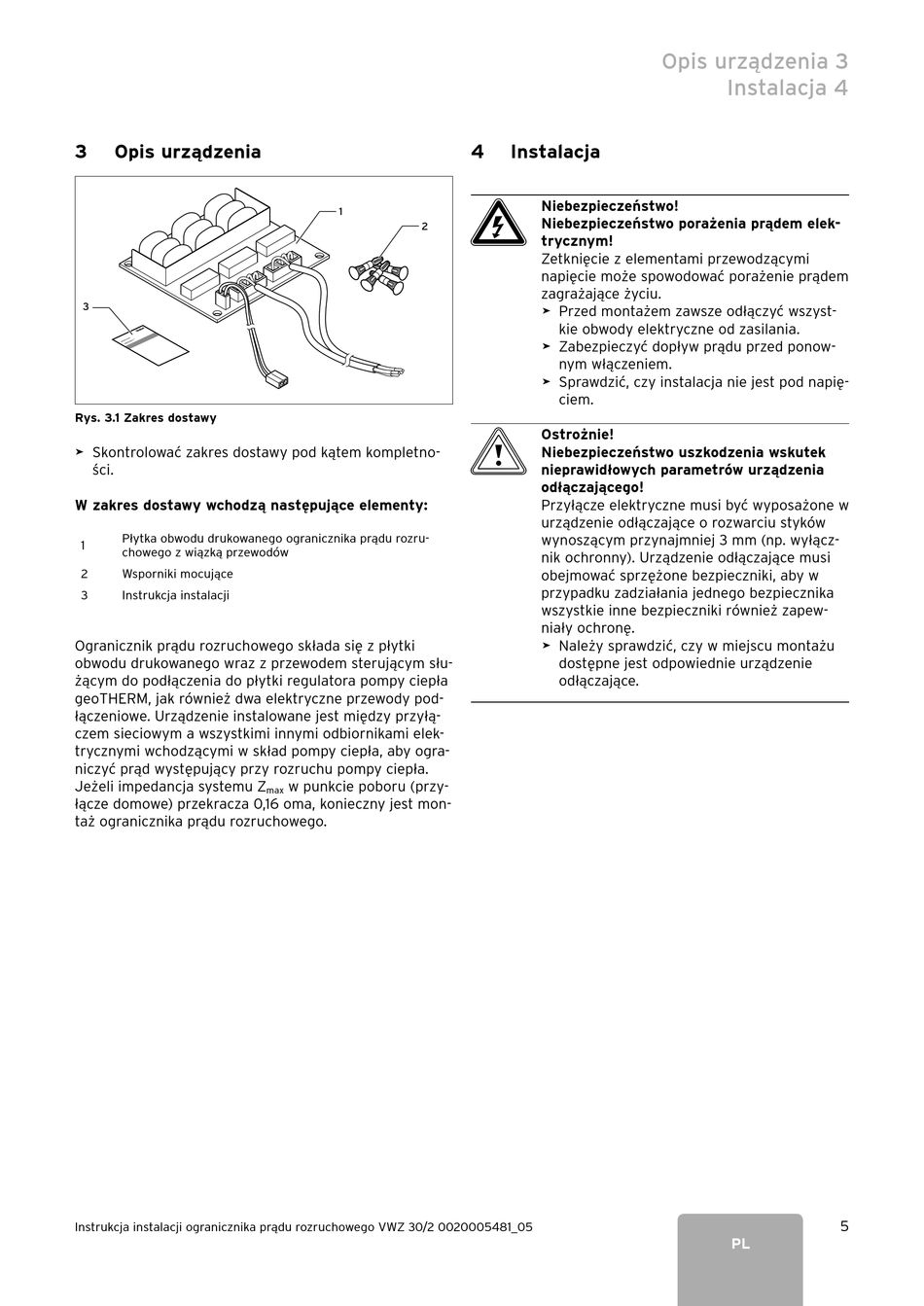

Rys. 3.1 Zakres dostawy
> Skontrolować zakres dostawy pod kątem kompletno-
ści.
W zakres dostawy wchodzą następujące elementy:
Płytka obwodu drukowanego ogranicznika prądu rozru-
1
chowego z wiązką przewodów
2 Wsporniki mocujące
3 Instrukcja instalacji
Ogranicznik prądu rozruchowego składa się z płytki
obwodu drukowanego wraz z przewodem sterującym słu-
żącym do podłączenia do płytki regulatora pompy ciepła
geoTHERM, jak również dwa elektryczne przewody pod-
łączeniowe. Urządzenie instalowane jest między przyłą-
czem sieciowym a wszystkimi innymi odbiornikami elek-
trycznymi wchodzącymi w skład pompy ciepła, aby ogra-
niczyć prąd występujący przy rozruchu pompy ciepła.
Jeżeli impedancja systemu Z
łącze domowe) przekracza 0,16 oma, konieczny jest mon-
taż ogranicznika prądu rozruchowego.
Instrukcja instalacji ogranicznika prądu rozruchowego VWZ 30/2 0020005481_05
1
2
w punkcie poboru (przy-
max
4 Instalacja
e
Niebezpieczeństwo!
Niebezpieczeństwo porażenia prądem elek-
trycznym!
Zetknięcie z elementami przewodzącymi
napięcie może spowodować porażenie prądem
zagrażające życiu.
> Przed montażem zawsze odłączyć wszyst-
kie obwody elektryczne od zasilania.
> Zabezpieczyć dopływ prądu przed ponow-
nym włączeniem.
> Sprawdzić, czy instalacja nie jest pod napię-
ciem.
b
Ostrożnie!
Niebezpieczeństwo uszkodzenia wskutek
nieprawidłowych parametrów urządzenia
odłączającego!
Przyłącze elektryczne musi być wyposażone w
urządzenie odłączające o rozwarciu styków
wynoszącym przynajmniej 3 mm (np. wyłącz-
nik ochronny). Urządzenie odłączające musi
obejmować sprzężone bezpieczniki, aby w
przypadku zadziałania jednego bezpiecznika
wszystkie inne bezpieczniki również zapew-
niały ochronę.
> Należy sprawdzić, czy w miejscu montażu
dostępne jest odpowiednie urządzenie
odłączające.
