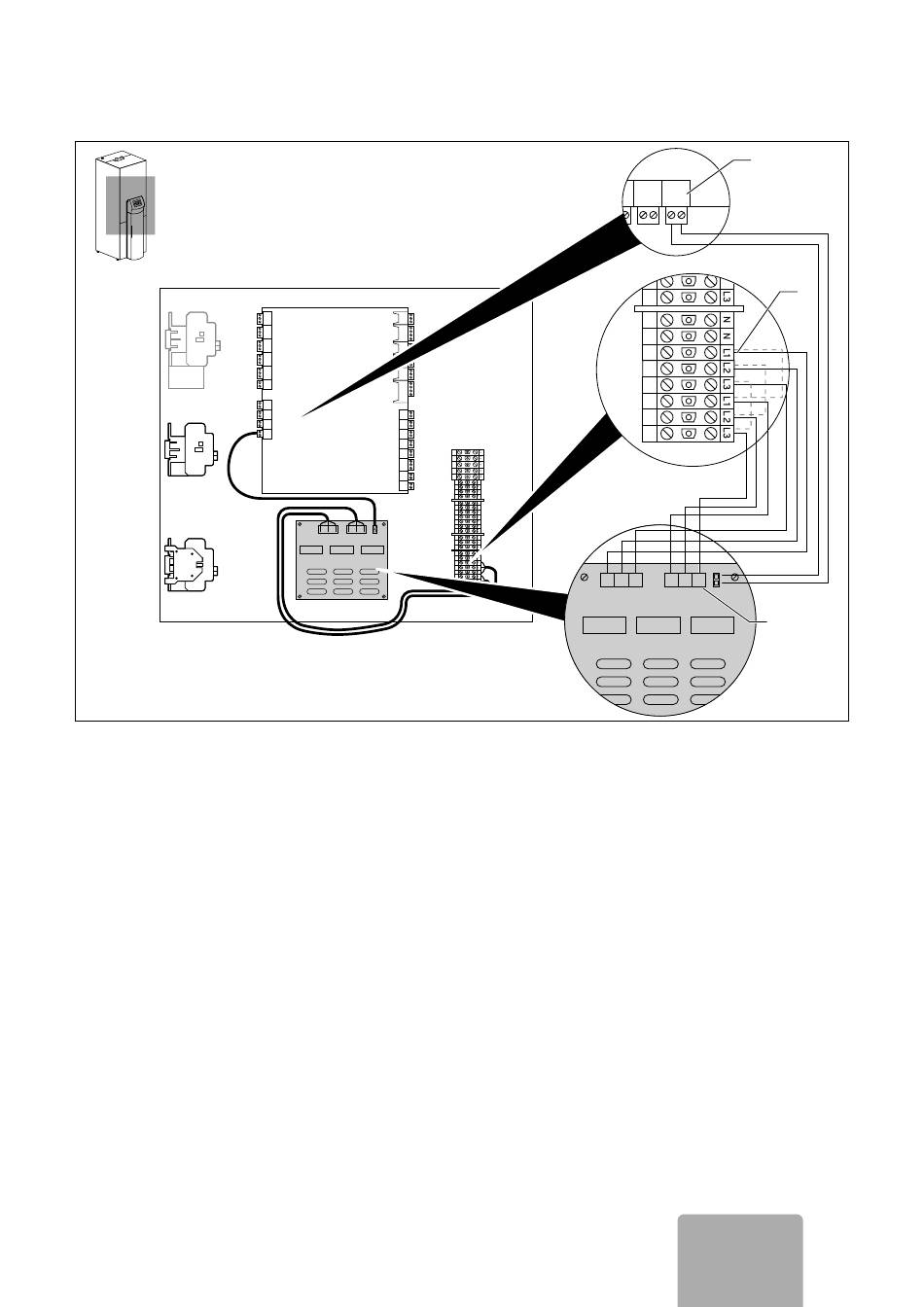

Fig. 4.6 Raccordement à geoTHERM VWS/VWW/VWL-S ..2 et
VWS ..3
> Branchez le connecteur bleu du câble de commande
du limiteur de courant de démarrage à la carte régu-
lateur (3).
> Enlevez les trois ponts montés en usine (2, traits
pointillés).
> Raccordez aux bornes de raccordement (2 et 4) les
câbles d'entrée et de sortie du limiteur de courant de
démarrage en respectant les phases et les couleurs.
> Effectuez au terme de l'installation un contrôle
d'après les directives nationales (contrôle du conduc-
teur de protection, mesure de la résistance d'isole-
ment et mesure du courant de fuite).
Notice d'installation Limiteur de courant de démarrage VWZ 30/2 0020005481_05
Installation 4
3
8 ASB
1 N L 2 1
L1 L2 L3 L1 L2 L3
4
CH ; BE ; FR
FR FR
2
11
