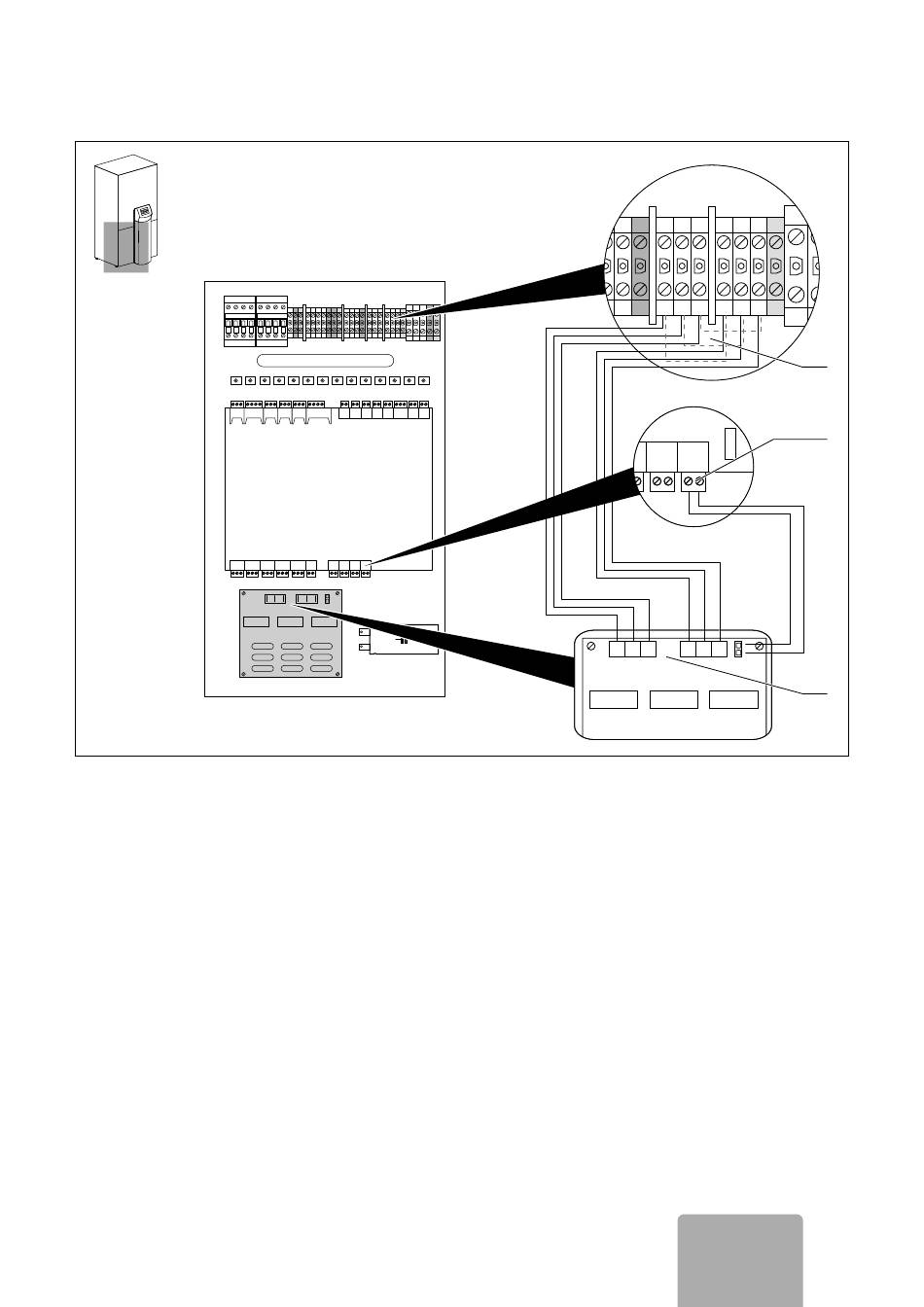

Fig. 4.2 Anslutning till geoTHERM VWL
> Anslut manöverledningens blå stickkontakt på start-
strömsbegränsaren (3) till reglerkretskortet (4).
> Ta bort de tre bryggorna som vid leverans sitter på
anslutningsklämmorna (2, streckade linjer).
> Anslut startströmsbegränsarens in- och utgångsled-
ningar med rätt fas och färg till anslutningskläm-
morna (2 och 3).
> Efter avslutad installation skall en kontroll göras
enligt nationella föreskrifter (skyddsledarkontroll,
mätning av isoleringens motstånd och mätning av
urladdningsströmmen).
Installationsanvisning startströmbegränsare VWZ 30/2 0020005481_05
