4 Installation

4.1 Installations af startstrømsbegrænser i VWL
7C/9C, 71 , 71/1, 91, 91/1
A9-30-10
1

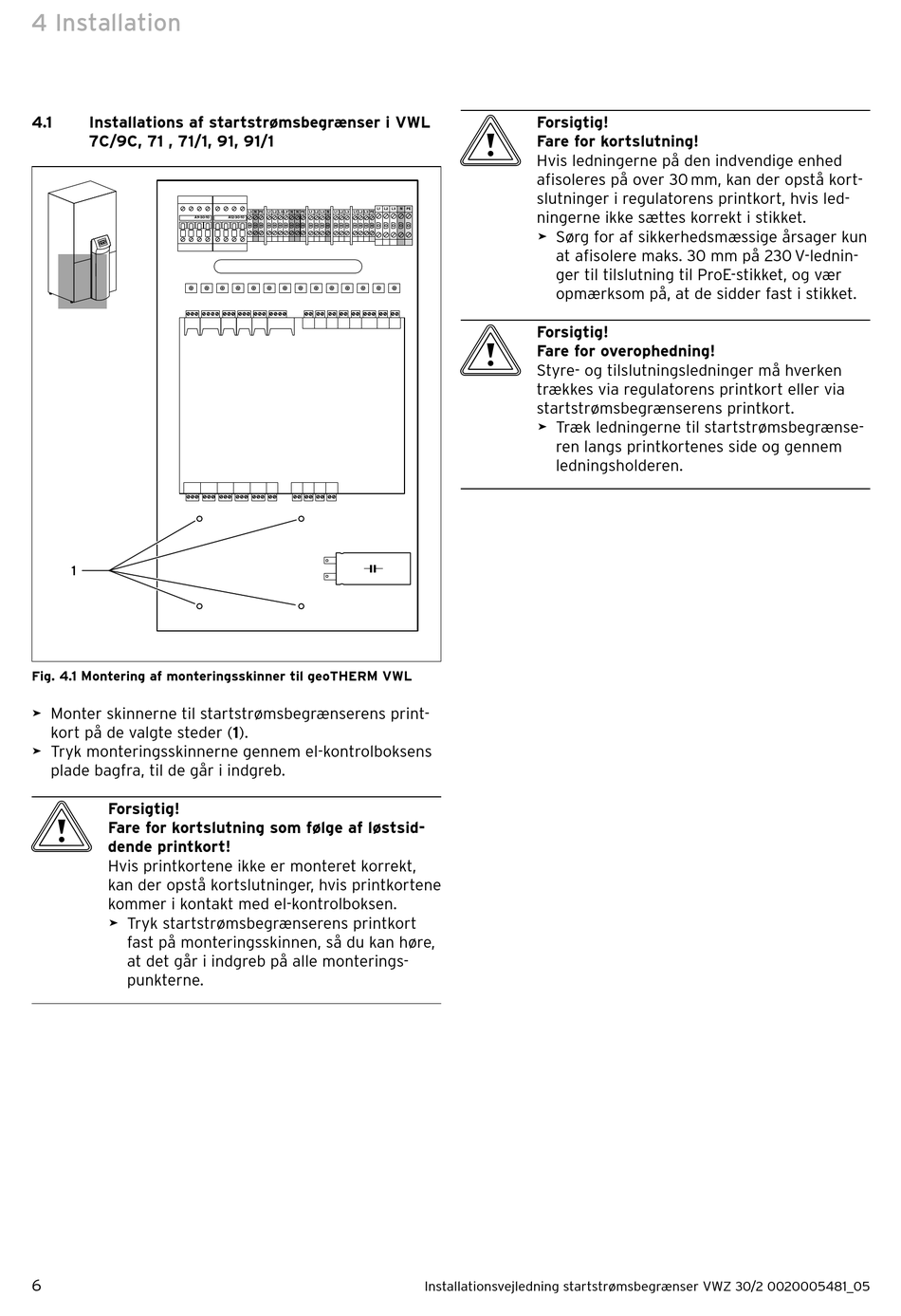

Fig. 4.1 Montering af monteringsskinner til geoTHERM VWL
> Monter skinnerne til startstrømsbegrænserens print-
kort på de valgte steder (1).
> Tryk monteringsskinnerne gennem el-kontrolboksens
plade bagfra, til de går i indgreb.
b
Forsigtig!
Fare for kortslutning som følge af løstsid-
dende printkort!
Hvis printkortene ikke er monteret korrekt,
kan der opstå kortslutninger, hvis printkortene
kommer i kontakt med el-kontrolboksen.
> Tryk startstrømsbegrænserens printkort
fast på monteringsskinnen, så du kan høre,
at det går i indgreb på alle monterings-
punkterne.
6
L1 L2 L3
L3 N PE L1 L2 L3 L3' N N PE L1 L2 L3 N L1 L2 L3 L1 L2 L3 PE
A12-30-10
b
Forsigtig!
Fare for kortslutning!
Hvis ledningerne på den indvendige enhed
afisoleres på over 30 mm, kan der opstå kort-
slutninger i regulatorens printkort, hvis led-
N PE
ningerne ikke sættes korrekt i stikket.
> Sørg for af sikkerhedsmæssige årsager kun
at afisolere maks. 30 mm på 230 V-lednin-
ger til tilslutning til ProE-stikket, og vær
opmærksom på, at de sidder fast i stikket.
b
Forsigtig!
Fare for overophedning!
Styre- og tilslutningsledninger må hverken
trækkes via regulatorens printkort eller via
startstrømsbegrænserens printkort.
> Træk ledningerne til startstrømsbegrænse-
ren langs printkortenes side og gennem
ledningsholderen.
Installationsvejledning startstrømsbegrænser VWZ 30/2 0020005481_05
