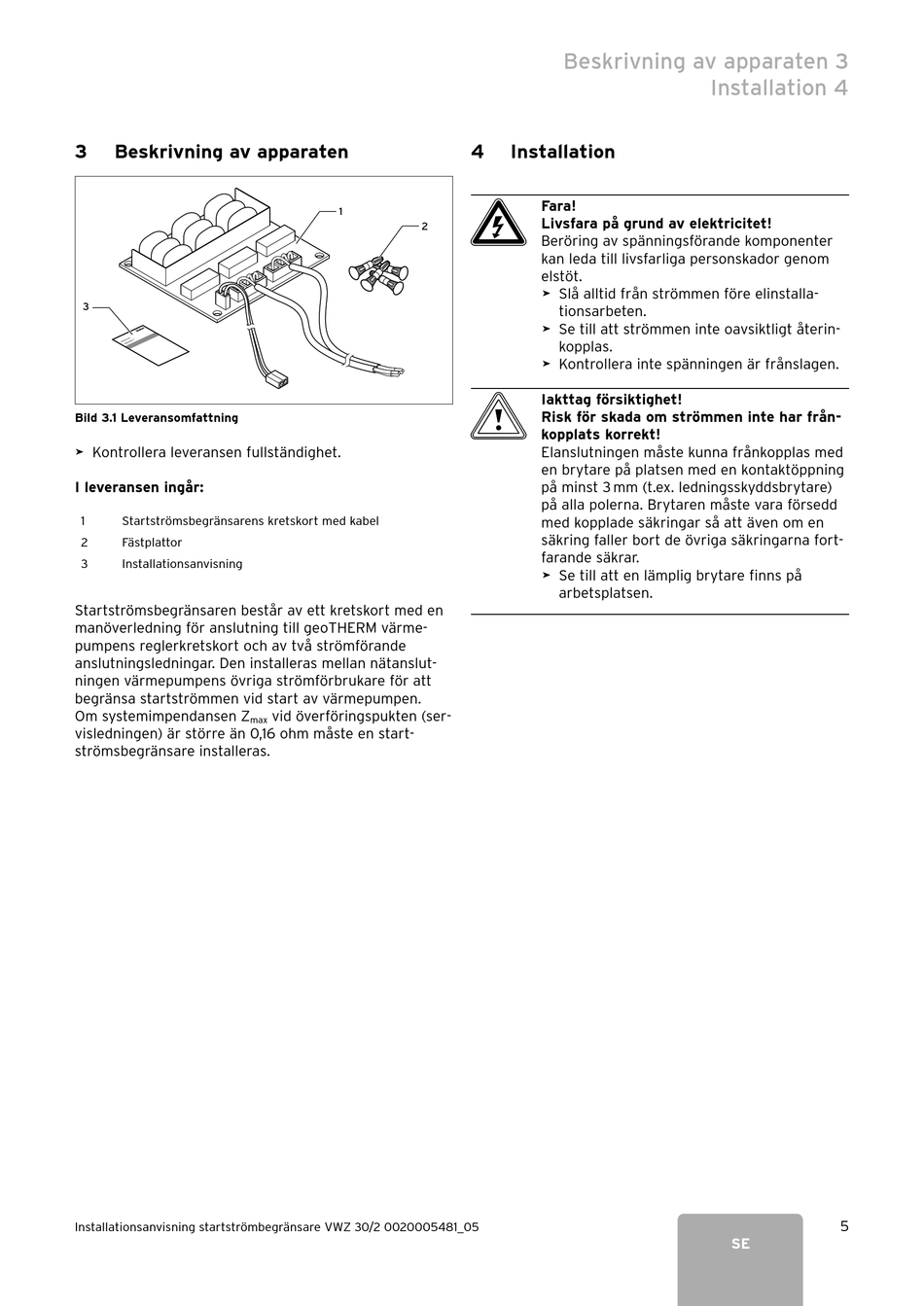

Beskrivning Av Apparaten; Installation - Vaillant VWZ 30/2 SV Installationsanleitung

3

Beskrivning av apparaten

3
Bild 3.1 Leveransomfattning
> Kontrollera leveransen fullständighet.
I leveransen ingår:
1 Startströmsbegränsarens kretskort med kabel
2 Fästplattor
3 Installationsanvisning
Startströmsbegränsaren består av ett kretskort med en
manöverledning för anslutning till geoTHERM värme-
pumpens reglerkretskort och av två strömförande
anslutningsledningar. Den installeras mellan nätanslut-
ningen värmepumpens övriga strömförbrukare för att
begränsa startströmmen vid start av värmepumpen.
Om systemimpendansen Z
visledningen) är större än 0,16 ohm måste en start-
strömsbegränsare installeras.
Installationsanvisning startströmbegränsare VWZ 30/2 0020005481_05
1
2
vid överföringspukten (ser-
max
Beskrivning av apparaten 3
4

Installation

e
Fara!
Livsfara på grund av elektricitet!
Beröring av spänningsförande komponenter
kan leda till livsfarliga personskador genom
elstöt.
> Slå alltid från strömmen före elinstalla-
tionsarbeten.
> Se till att strömmen inte oavsiktligt återin-
kopplas.
> Kontrollera inte spänningen är frånslagen.
b
Iakttag försiktighet!
Risk för skada om strömmen inte har från-
kopplats korrekt!
Elanslutningen måste kunna frånkopplas med
en brytare på platsen med en kontaktöppning
på minst 3 mm (t.ex. ledningsskyddsbrytare)
på alla polerna. Brytaren måste vara försedd
med kopplade säkringar så att även om en
säkring faller bort de övriga säkringarna fort-
farande säkrar.
> Se till att en lämplig brytare finns på
arbetsplatsen.
Installation 4
5
SE
