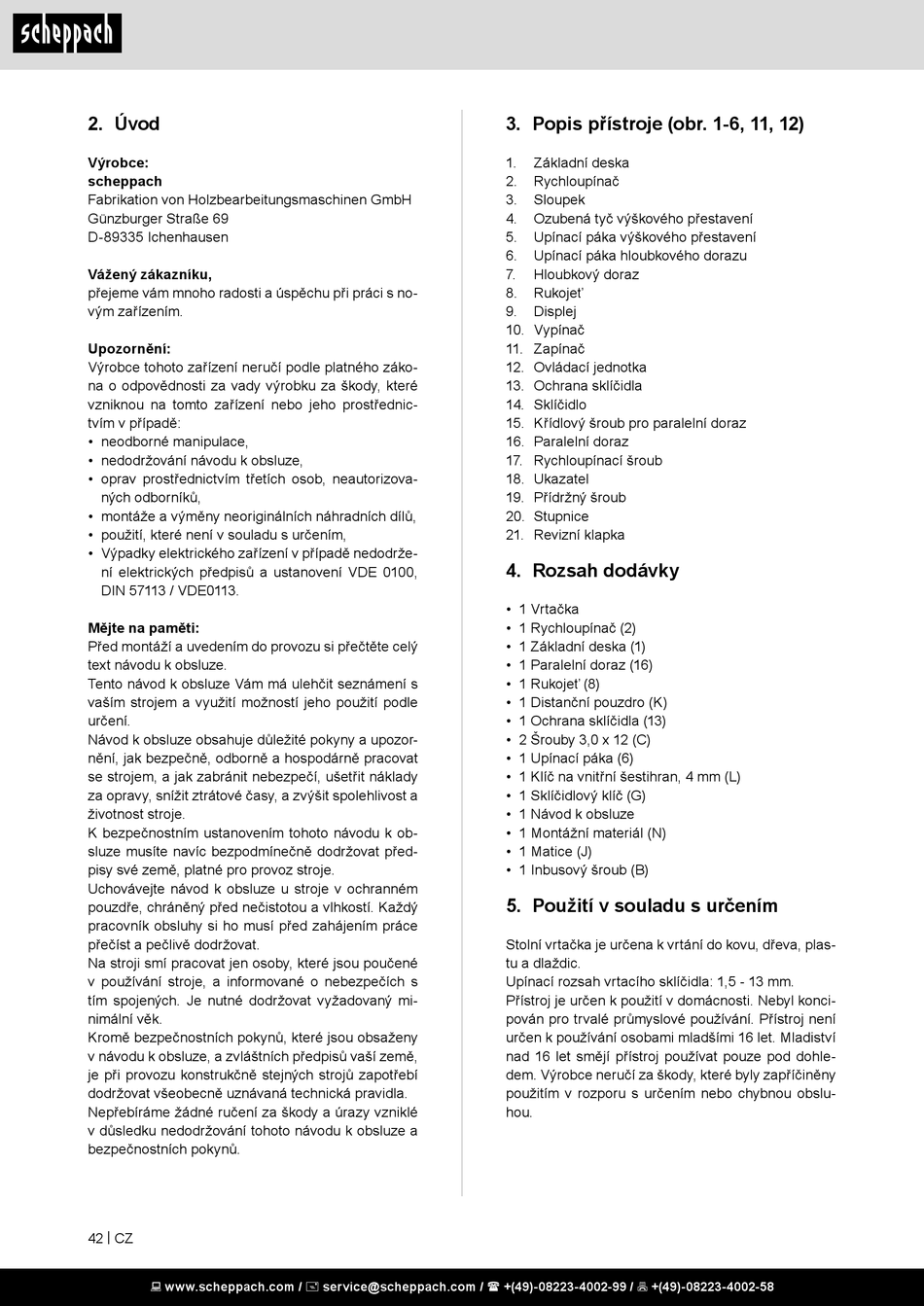

2. Úvod
Výrobce:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazníku,
přejeme vám mnoho radosti a úspěchu při práci s no-
vým zařízením.
Upozornění:
Výrobce tohoto zařízení neručí podle platného záko-
na o odpovědnosti za vady výrobku za škody, které
vzniknou na tomto zařízení nebo jeho prostřednic-
tvím v případě:
• neodborné manipulace,
• nedodržování návodu k obsluze,
• oprav prostřednictvím třetích osob, neautorizova-
ných odborníků,
• montáže a výměny neoriginálních náhradních dílů,
• použití, které není v souladu s určením,
• Výpadky elektrického zařízení v případě nedodrže-
ní elektrických předpisů a ustanovení VDE 0100,
DIN 57113 / VDE0113.
Mějte na paměti:
Před montáží a uvedením do provozu si přečtěte celý
text návodu k obsluze.
Tento návod k obsluze Vám má ulehčit seznámení s
vaším strojem a využití možností jeho použití podle
určení.
Návod k obsluze obsahuje důležité pokyny a upozor-
nění, jak bezpečně, odborně a hospodárně pracovat
se strojem, a jak zabránit nebezpečí, ušetřit náklady
za opravy, snížit ztrátové časy, a zvýšit spolehlivost a
životnost stroje.
K bezpečnostním ustanovením tohoto návodu k ob-
sluze musíte navíc bezpodmínečně dodržovat před-
pisy své země, platné pro provoz stroje.
Uchovávejte návod k obsluze u stroje v ochranném
pouzdře, chráněný před nečistotou a vlhkostí. Každý
pracovník obsluhy si ho musí před zahájením práce
přečíst a pečlivě dodržovat.
Na stroji smí pracovat jen osoby, které jsou poučené
v používání stroje, a informované o nebezpečích s
tím spojených. Je nutné dodržovat vyžadovaný mi-
nimální věk.
Kromě bezpečnostních pokynů, které jsou obsaženy
v návodu k obsluze, a zvláštních předpisů vaší země,
je při provozu konstrukčně stejných strojů zapotřebí
dodržovat všeobecně uznávaná technická pravidla.
Nepřebíráme žádné ručení za škody a úrazy vzniklé
v důsledku nedodržování tohoto návodu k obsluze a
bezpečnostních pokynů.
42 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Popis přístroje (obr. 1-6, 11, 12)
Základní deska
1.
Rychloupínač
2.
3. Sloupek
Ozubená tyč výškového přestavení
4.
Upínací páka výškového přestavení
5.
Upínací páka hloubkového dorazu
6.
Hloubkový doraz
7.
Rukojeť
8.
Displej
9.
10. Vypínač
11. Zapínač
12. Ovládací jednotka
13. Ochrana sklíčidla
14. Sklíčidlo
15. Křídlový šroub pro paralelní doraz
16. Paralelní doraz
17. Rychloupínací šroub
18. Ukazatel
19. Přídržný šroub
20. Stupnice
21. Revizní klapka
4. Rozsah dodávky
• 1 Vrtačka
• 1 Rychloupínač (2)
• 1 Základní deska (1)
• 1 Paralelní doraz (16)
• 1 Rukojeť (8)
• 1 Distanční pouzdro (K)
• 1 Ochrana sklíčidla (13)
• 2 Šrouby 3,0 x 12 (C)
• 1 Upínací páka (6)
• 1 Klíč na vnitřní šestihran, 4 mm (L)
• 1 Sklíčidlový klíč (G)
• 1 Návod k obsluze
• 1 Montážní materiál (N)
• 1 Matice (J)
• 1 Inbusový šroub (B)
5. Použití v souladu s určením
Stolní vrtačka je určena k vrtání do kovu, dřeva, plas-
tu a dlaždic.
Upínací rozsah vrtacího sklíčidla: 1,5 - 13 mm.
Přístroj je určen k použití v domácnosti. Nebyl konci-
pován pro trvalé průmyslové používání. Přístroj není
určen k používání osobami mladšími 16 let. Mladiství
nad 16 let smějí přístroj používat pouze pod dohle-
dem. Výrobce neručí za škody, které byly zapříčiněny
použitím v rozporu s určením nebo chybnou obslu-
hou.
