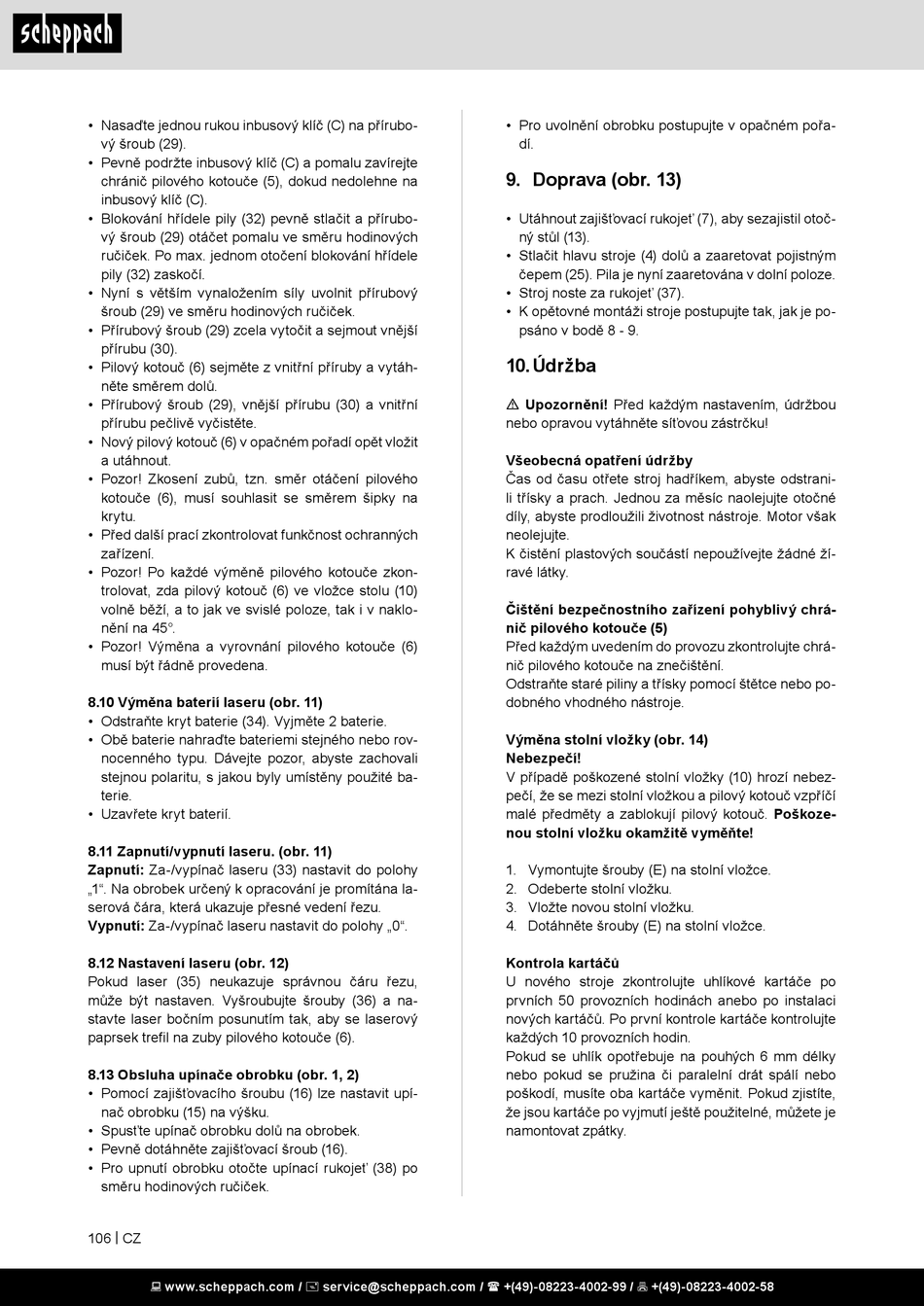

• Nasaďte jednou rukou inbusový klíč (C) na přírubo-
vý šroub (29).
• Pevně podržte inbusový klíč (C) a pomalu zavírejte
chránič pilového kotouče (5), dokud nedolehne na
inbusový klíč (C).
• Blokování hřídele pily (32) pevně stlačit a přírubo-
vý šroub (29) otáčet pomalu ve směru hodinových
ručiček. Po max. jednom otočení blokování hřídele
pily (32) zaskočí.
• Nyní s větším vynaložením síly uvolnit přírubový
šroub (29) ve směru hodinových ručiček.
• Přírubový šroub (29) zcela vytočit a sejmout vnější
přírubu (30).
• Pilový kotouč (6) sejměte z vnitřní příruby a vytáh-
něte směrem dolů.
• Přírubový šroub (29), vnější přírubu (30) a vnitřní
přírubu pečlivě vyčistěte.
• Nový pilový kotouč (6) v opačném pořadí opět vložit
a utáhnout.
• Pozor! Zkosení zubů, tzn. směr otáčení pilového
kotouče (6), musí souhlasit se směrem šipky na
krytu.
• Před další prací zkontrolovat funkčnost ochranných
zařízení.
• Pozor! Po každé výměně pilového kotouče zkon-
trolovat, zda pilový kotouč (6) ve vložce stolu (10)
volně běží, a to jak ve svislé poloze, tak i v naklo-
nění na 45°.
• Pozor! Výměna a vyrovnání pilového kotouče (6)
musí být řádně provedena.
8.10 Výměna baterií laseru (obr. 11)
• Odstraňte kryt baterie (34). Vyjměte 2 baterie.
• Obě baterie nahraďte bateriemi stejného nebo rov-
nocenného typu. Dávejte pozor, abyste zachovali
stejnou polaritu, s jakou byly umístěny použité ba-
terie.
• Uzavřete kryt baterií.
8.11 Zapnutí/vypnutí laseru. (obr. 11)
Zapnutí: Za-/vypínač laseru (33) nastavit do polohy
„1". Na obrobek určený k opracování je promítána la-
serová čára, která ukazuje přesné vedení řezu.
Vypnutí: Za-/vypínač laseru nastavit do polohy „0".
8.12 Nastavení laseru (obr. 12)
Pokud laser (35) neukazuje správnou čáru řezu,
může být nastaven. Vyšroubujte šrouby (36) a na-
stavte laser bočním posunutím tak, aby se laserový
paprsek trefil na zuby pilového kotouče (6).
8.13 Obsluha upínače obrobku (obr. 1, 2)
• Pomocí zajišťovacího šroubu (16) lze nastavit upí-
nač obrobku (15) na výšku.
• Spusťte upínač obrobku dolů na obrobek.
• Pevně dotáhněte zajišťovací šroub (16).
• Pro upnutí obrobku otočte upínací rukojeť (38) po
směru hodinových ručiček.
106 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Pro uvolnění obrobku postupujte v opačném pořa-
dí.
9. Doprava (obr. 13)
• Utáhnout zajišťovací rukojeť (7), aby sezajistil otoč-
ný stůl (13).
• Stlačit hlavu stroje (4) dolů a zaaretovat pojistným
čepem (25). Pila je nyní zaaretována v dolní poloze.
• Stroj noste za rukojeť (37).
• K opětovné montáži stroje postupujte tak, jak je po-
psáno v bodě 8 - 9.
10. Údržba
m Upozornění! Před každým nastavením, údržbou
nebo opravou vytáhněte síťovou zástrčku!
Všeobecná opatření údržby
Čas od času otřete stroj hadříkem, abyste odstrani-
li třísky a prach. Jednou za měsíc naolejujte otočné
díly, abyste prodloužili životnost nástroje. Motor však
neolejujte.
K čistění plastových součástí nepoužívejte žádné ží-
ravé látky.
Čištění bezpečnostního zařízení pohyblivý chrá-
nič pilového kotouče (5)
Před každým uvedením do provozu zkontrolujte chrá-
nič pilového kotouče na znečištění.
Odstraňte staré piliny a třísky pomocí štětce nebo po-
dobného vhodného nástroje.
Výměna stolní vložky (obr. 14)
Nebezpečí!
V případě poškozené stolní vložky (10) hrozí nebez-
pečí, že se mezi stolní vložkou a pilový kotouč vzpříčí
malé předměty a zablokují pilový kotouč. Poškoze-
nou stolní vložku okamžitě vyměňte!
1. Vymontujte šrouby (E) na stolní vložce.
2. Odeberte stolní vložku.
3. Vložte novou stolní vložku.
4. Dotáhněte šrouby (E) na stolní vložce.
Kontrola kartáčů
U nového stroje zkontrolujte uhlíkové kartáče po
prvních 50 provozních hodinách anebo po instalaci
nových kartáčů. Po první kontrole kartáče kontrolujte
každých 10 provozních hodin.
Pokud se uhlík opotřebuje na pouhých 6 mm délky
nebo pokud se pružina či paralelní drát spálí nebo
poškodí, musíte oba kartáče vyměnit. Pokud zjistíte,
že jsou kartáče po vyjmutí ještě použitelné, můžete je
namontovat zpátky.
