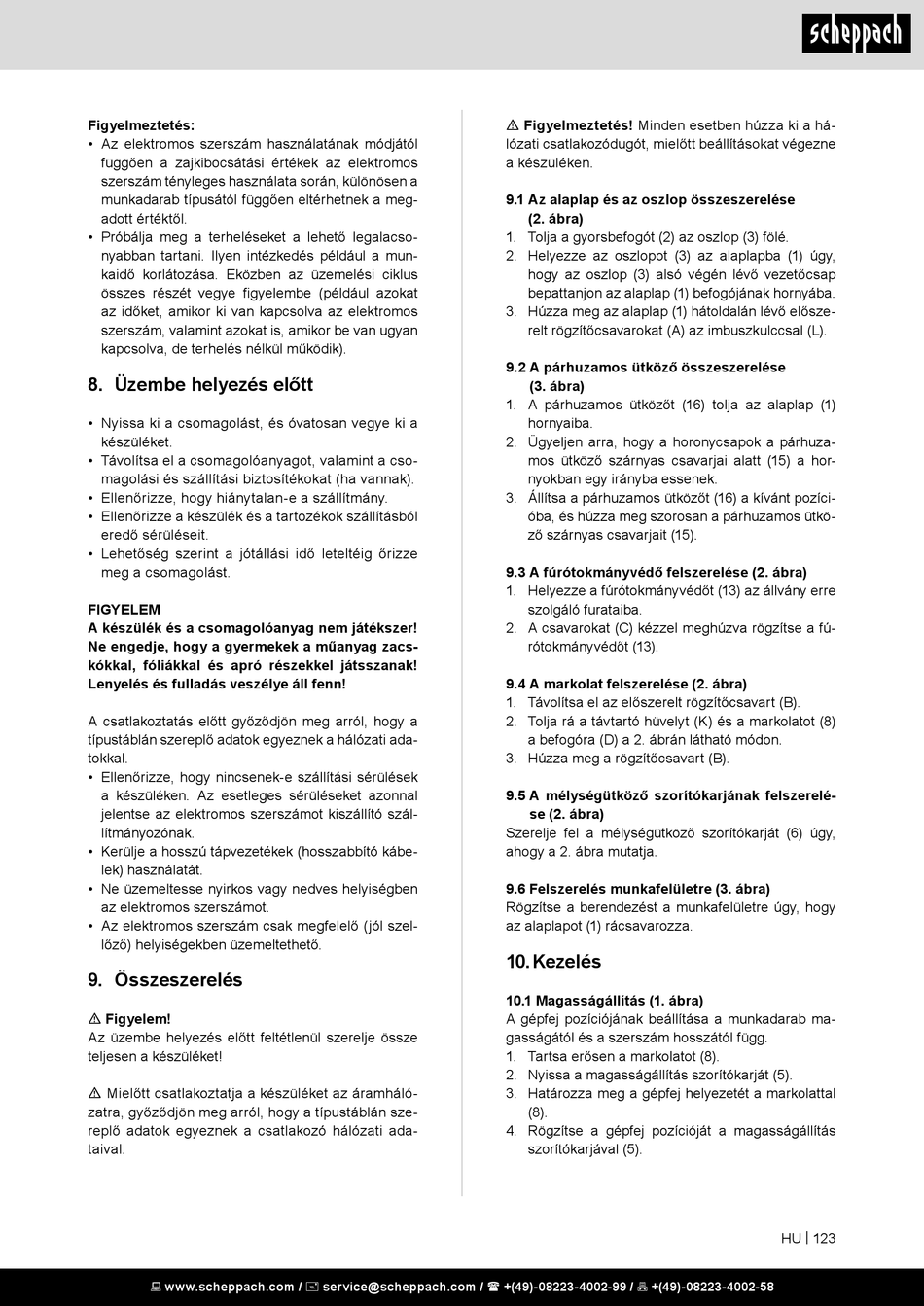

Figyelmeztetés:
• Az elektromos szerszám használatának módjától
függően a zajkibocsátási értékek az elektromos
szerszám tényleges használata során, különösen a
munkadarab típusától függően eltérhetnek a meg-
adott értéktől.
• Próbálja meg a terheléseket a lehető legalacso-
nyabban tartani. Ilyen intézkedés például a mun-
kaidő korlátozása. Eközben az üzemelési ciklus
összes részét vegye figyelembe (például azokat
az időket, amikor ki van kapcsolva az elektromos
szerszám, valamint azokat is, amikor be van ugyan
kapcsolva, de terhelés nélkül működik).
8. Üzembe helyezés előtt
• Nyissa ki a csomagolást, és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-
magolási és szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból
eredő sérüléseit.
• Lehetőség szerint a jótállási idő leteltéig őrizze
meg a csomagolást.
FIGYELEM
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak!
Lenyelés és fulladás veszélye áll fenn!
A csatlakoztatás előtt győződjön meg arról, hogy a
típustáblán szereplő adatok egyeznek a hálózati ada-
tokkal.
• Ellenőrizze, hogy nincsenek-e szállítási sérülések
a készüléken. Az esetleges sérüléseket azonnal
jelentse az elektromos szerszámot kiszállító szál-
lítmányozónak.
• Kerülje a hosszú tápvezetékek (hosszabbító kábe-
lek) használatát.
• Ne üzemeltesse nyirkos vagy nedves helyiségben
az elektromos szerszámot.
• Az elektromos szerszám csak megfelelő (jól szel-
lőző) helyiségekben üzemeltethető.
9. Összeszerelés
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje össze
teljesen a készüléket!
m Mielőtt csatlakoztatja a készüléket az áramháló-
zatra, győződjön meg arról, hogy a típustáblán sze-
replő adatok egyeznek a csatlakozó hálózati ada-
taival.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
m Figyelmeztetés! Minden esetben húzza ki a há-
lózati csatlakozódugót, mielőtt beállításokat végezne
a készüléken.
9.1 Az alaplap és az oszlop összeszerelése
(2. ábra)
1. Tolja a gyorsbefogót (2) az oszlop (3) fölé.
2. Helyezze az oszlopot (3) az alaplapba (1) úgy,
hogy az oszlop (3) alsó végén lévő vezetőcsap
bepattanjon az alaplap (1) befogójának hornyába.
3. Húzza meg az alaplap (1) hátoldalán lévő elősze-
relt rögzítőcsavarokat (A) az imbuszkulccsal (L).
9.2 A párhuzamos ütköző összeszerelése
(3. ábra)
1. A párhuzamos ütközőt (16) tolja az alaplap (1)
hornyaiba.
2. Ügyeljen arra, hogy a horonycsapok a párhuza-
mos ütköző szárnyas csavarjai alatt (15) a hor-
nyokban egy irányba essenek.
3. Állítsa a párhuzamos ütközőt (16) a kívánt pozíci-
óba, és húzza meg szorosan a párhuzamos ütkö-
ző szárnyas csavarjait (15).
9.3 A fúrótokmányvédő felszerelése (2. ábra)
1. Helyezze a fúrótokmányvédőt (13) az állvány erre
szolgáló furataiba.
2. A csavarokat (C) kézzel meghúzva rögzítse a fú-
rótokmányvédőt (13).
9.4 A markolat felszerelése (2. ábra)
1. Távolítsa el az előszerelt rögzítőcsavart (B).
2. Tolja rá a távtartó hüvelyt (K) és a markolatot (8)
a befogóra (D) a 2. ábrán látható módon.
3. Húzza meg a rögzítőcsavart (B).
9.5 A mélységütköző szorítókarjának felszerelé-
se (2. ábra)
Szerelje fel a mélységütköző szorítókarját (6) úgy,
ahogy a 2. ábra mutatja.
9.6 Felszerelés munkafelületre (3. ábra)
Rögzítse a berendezést a munkafelületre úgy, hogy
az alaplapot (1) rácsavarozza.
10. Kezelés
10.1 Magasságállítás (1. ábra)
A gépfej pozíciójának beállítása a munkadarab ma-
gasságától és a szerszám hosszától függ.
1. Tartsa erősen a markolatot (8).
2. Nyissa a magasságállítás szorítókarját (5).
3. Határozza meg a gépfej helyezetét a markolattal
(8).
4. Rögzítse a gépfej pozícióját a magasságállítás
szorítókarjával (5).
HU | 123
