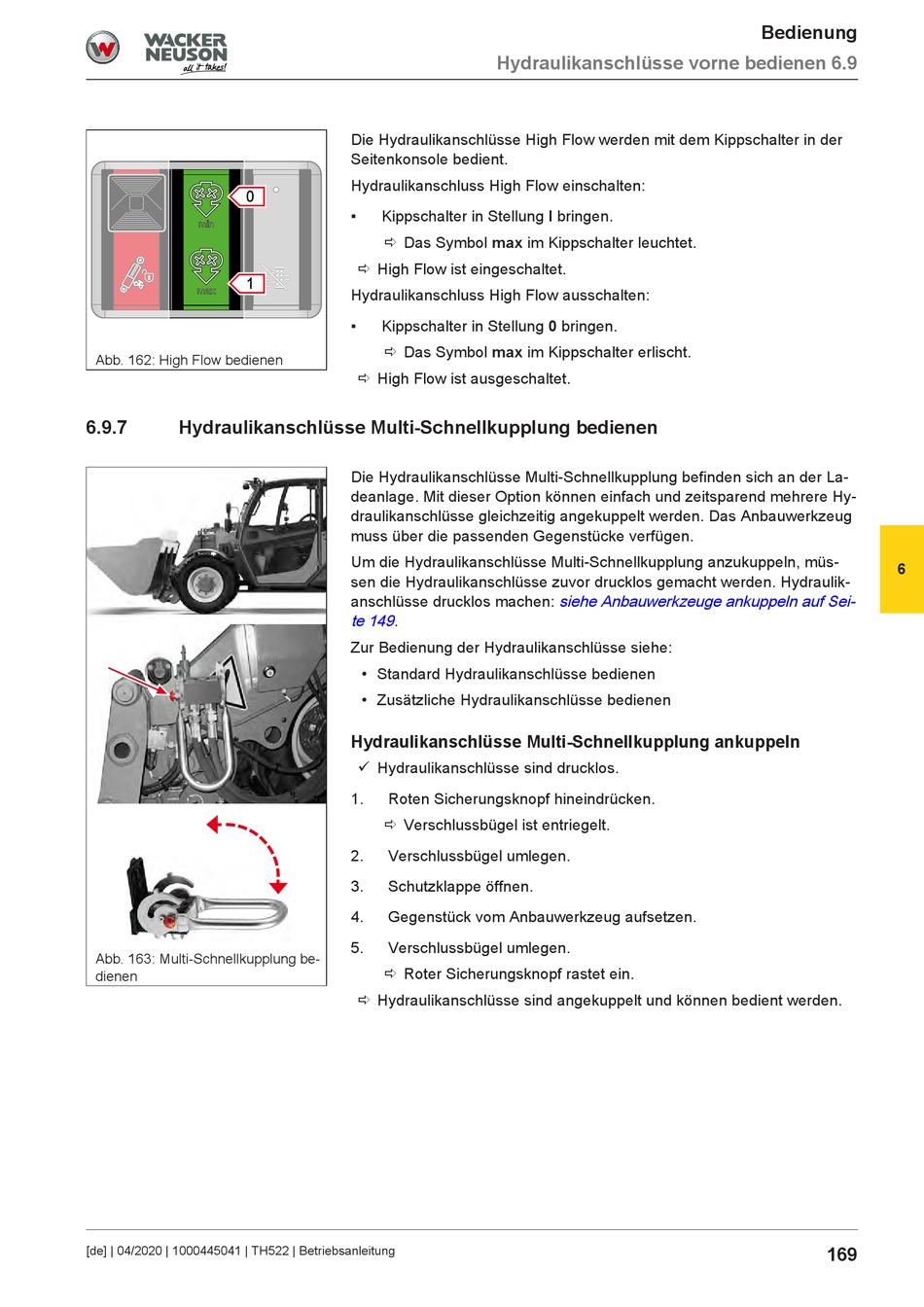

Hydraulikanschlüsse Multi-Schnellkupplung Bedienen - Wacker Neuson TH522 Betriebsanleitung

0
min
1
max
Abb. 162: High Flow bedienen
6.9.7 Hydraulikanschlüsse Multi-Schnellkupplung bedienen
Abb. 163: Multi-Schnellkupplung be-
dienen
[de] | 04/2020 | 1000445041 | TH522 | Betriebsanleitung
Hydraulikanschlüsse vorne bedienen 6.9
Die Hydraulikanschlüsse High Flow werden mit dem Kippschalter in der
Seitenkonsole bedient.
Hydraulikanschluss High Flow einschalten:
▪ Kippschalter in Stellung I bringen.
ð Das Symbol max im Kippschalter leuchtet.
ð High Flow ist eingeschaltet.
Hydraulikanschluss High Flow ausschalten:
▪ Kippschalter in Stellung 0 bringen.
ð Das Symbol max im Kippschalter erlischt.
ð High Flow ist ausgeschaltet.
Die Hydraulikanschlüsse Multi-Schnellkupplung befinden sich an der La-
deanlage. Mit dieser Option können einfach und zeitsparend mehrere Hy-
draulikanschlüsse gleichzeitig angekuppelt werden. Das Anbauwerkzeug
muss über die passenden Gegenstücke verfügen.
Um die Hydraulikanschlüsse Multi-Schnellkupplung anzukuppeln, müs-
sen die Hydraulikanschlüsse zuvor drucklos gemacht werden. Hydraulik-
anschlüsse drucklos machen:
te 149 .
Zur Bedienung der Hydraulikanschlüsse siehe:
• Standard Hydraulikanschlüsse bedienen
• Zusätzliche Hydraulikanschlüsse bedienen
Hydraulikanschlüsse Multi-Schnellkupplung ankuppeln
ü Hydraulikanschlüsse sind drucklos.
1. Roten Sicherungsknopf hineindrücken.
ð Verschlussbügel ist entriegelt.
2. Verschlussbügel umlegen.
3. Schutzklappe öffnen.
4. Gegenstück vom Anbauwerkzeug aufsetzen.
5. Verschlussbügel umlegen.
ð Roter Sicherungsknopf rastet ein.
ð Hydraulikanschlüsse sind angekuppelt und können bedient werden.
siehe Anbauwerkzeuge ankuppeln auf Sei-
Bedienung
6
169
