5.1.1 Aansluiting van stadsverwarmingsleidingen
WAARSCHUWING
Stoom
Dood of ernstig persoonlijk letsel
‐
Vermijd spanning in de leidingaansluitingen van de
oplossing en beperk de thermische belasting tot een
minimum.
WAARSCHUWING
Stoom
Dood of ernstig persoonlijk letsel
‐
Zorg dat het laswerk wordt uitgevoerd zonder
spanning in de leidingaansluitingen.
‐
Zorg ervoor dat de gelaste aansluitingen worden
uitgevoerd volgens de instructies van de fabrikant van
de leidingen.

5.1.1.1 Spanningen in leidingaansluitingen vermijden

WAARSCHUWING
Systeem onder druk
Dood of ernstig persoonlijk letsel
‐
Zorg ervoor dat de installatie van de externe
leidingaansluitingen gebeurt volgens de
installatierichtlijnen van de fabrikant van de leiding om
overmatige spanning in de leidingen te vermijden.
Grundfos adviseert om bochten van 90 graden te
maken nabij de binnenkant van de oplossing om
axiale spanningen te vermijden.

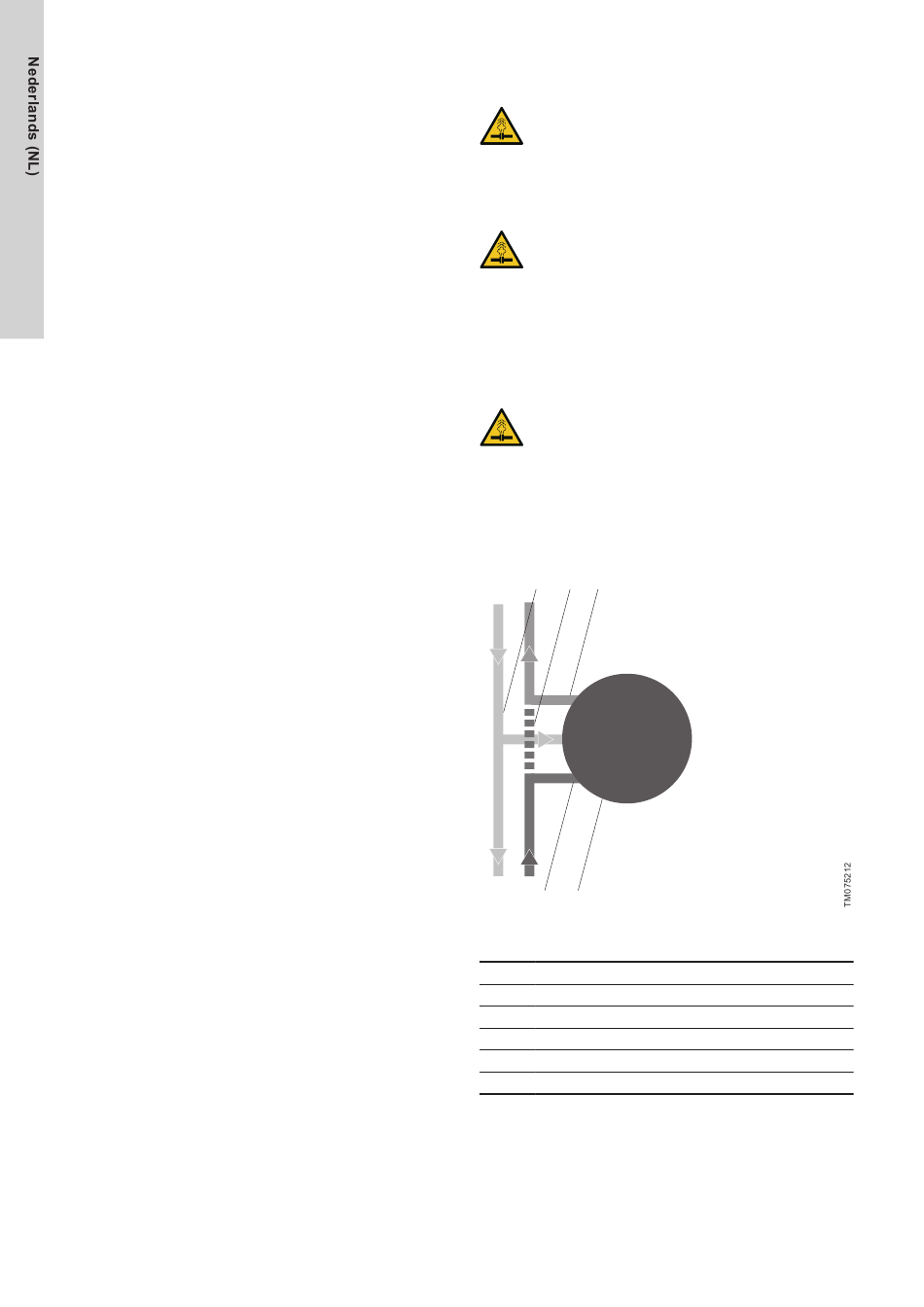

De leidingsecties tussen de afsluiters mogen niet worden verwijderd
vanwege spanning in de leidingen. Zie pos. 2 in de afbeelding
Spanning vermijden in de leidingaansluitingen naar de put.
1 2 3
4 5
Vermijd spanning in de leidingaansluitingen van de put
Pos. Beschrijving
1 Bestaande retourleiding
2 Bestaande toevoerleiding zonder debiet
3 Nieuwe toevoerleiding, lage temperatuur
4 Nieuwe toevoerleiding, hoge temperatuur
5 Temperatuurzone
Pers de vulgrond samen rond de put tot aan het onderste deel van
de leidingaansluiting voordat u de leidingen aansluit.
Controleer het volgende voordat u de leidingen aansluit:
• De leidingen moeten schoon zijn en worden beschermd met
plastic pluggen.
• De toevoerleidingen moeten correct zijn uitgelijnd met de
leidingaansluitingen.
