2.4.2 Typesleutel
Ex. iGRID P- P 9 TCX NA- PS14- 110 AA- X- BFRMS
Pos. 1 2 3 4 5
Pos. Beschrijving
1 Productfamilie
Producttype
2 P: Pressure Zone
T: Temperature Zone
Systeemtype:
P: Put
3
C: Behuizing
S: Skid
4 Aantal hoofdpompen (1-9):
Pomptype:
T: TPE
5
C: CRE
X: Andere
Categirue volgens richtlijn drukapparatuur (PED):
P1: PED-categorie I
6
P2: PED-categorie II
NA: PED is niet van toepassing
7 Maximale werkdruk (PS)
8 Maximale vloeistoftemperatuur (°C)
Leidingaansluitingen (inlaat/uitlaat)
A: DN 65
B: DN 80
9 C: DN 100
D: DN 125
E: DN 150
F: DN 200
Ontwerpuitvoering:
A: Standaard
10
X: CSU-uitvoering
Q: CSU-uitvoering met door de klant geleverd
onderdeel
Opties:
B: Met boosterpompen (alleen relevant voor
Temperature Zone)
F: Debietmeter
R: Drukreduceerventiel
M: Motor-aangedreven klep
11
S: Zeef
E: Elektrisch paneel
O: Andere
of
XX: Meer dan 5 opties
84
6 7 8 9 10 11

3. Het product ontvangen

3.1 De oplossing transporteren

Controleer of de oplossing correct is bevestigd. Het is niet
de bedoeling dat de aansluitingen van de buitenleiding
worden vastgedraaid tijdens het transport. Zie afbeelding
Bevestiging tijdens transport.
Houd er bij het transporteren en hanteren van de
oplossing bij lage temperaturen rekening mee dat de
slagvastheid van de oplossing kan worden verminderd.
Transporteer de oplossing in een verticale positie en bevestig deze
aan het transporterende voertuig.
Verstrek adequate hijsapparaat op de plek van levering.
Het gewicht staat vermeld op het typeplaatje en het productlabel.
Volg de onderstaande instructies bij het transporteren en hanteren
van de oplossing:
• Zet de oplossing goed vast tijdens het transport.
• Kantel de oplossing niet wanneer deze uit het voertuig wordt
verwijderd. Hijs de oplossing met hijsapparatuur bevestigd aan
de hijsbeugels van de oplossing.
• Hanteer en hijs de oplossing op in overeenstemming met de
lokale voorschriften. Zie de paragraaf over het hanteren en
hijsen van de oplossing.
• Gebruik alleen goedgekeurde riemen van textiel of vergelijkbaar
materiaal bij het ophijsen van de oplossing naar of van een
voertuig of het verplaatsen naar de bouwlocatie.
• Stel de oplossing niet bloot aan puntbelastingen.
• Sleep de oplossing niet over de vloer.
• Stel de oplossing niet bloot aan scherpe randen.
• Plaats de oplossing op een vlakke ondergrond.

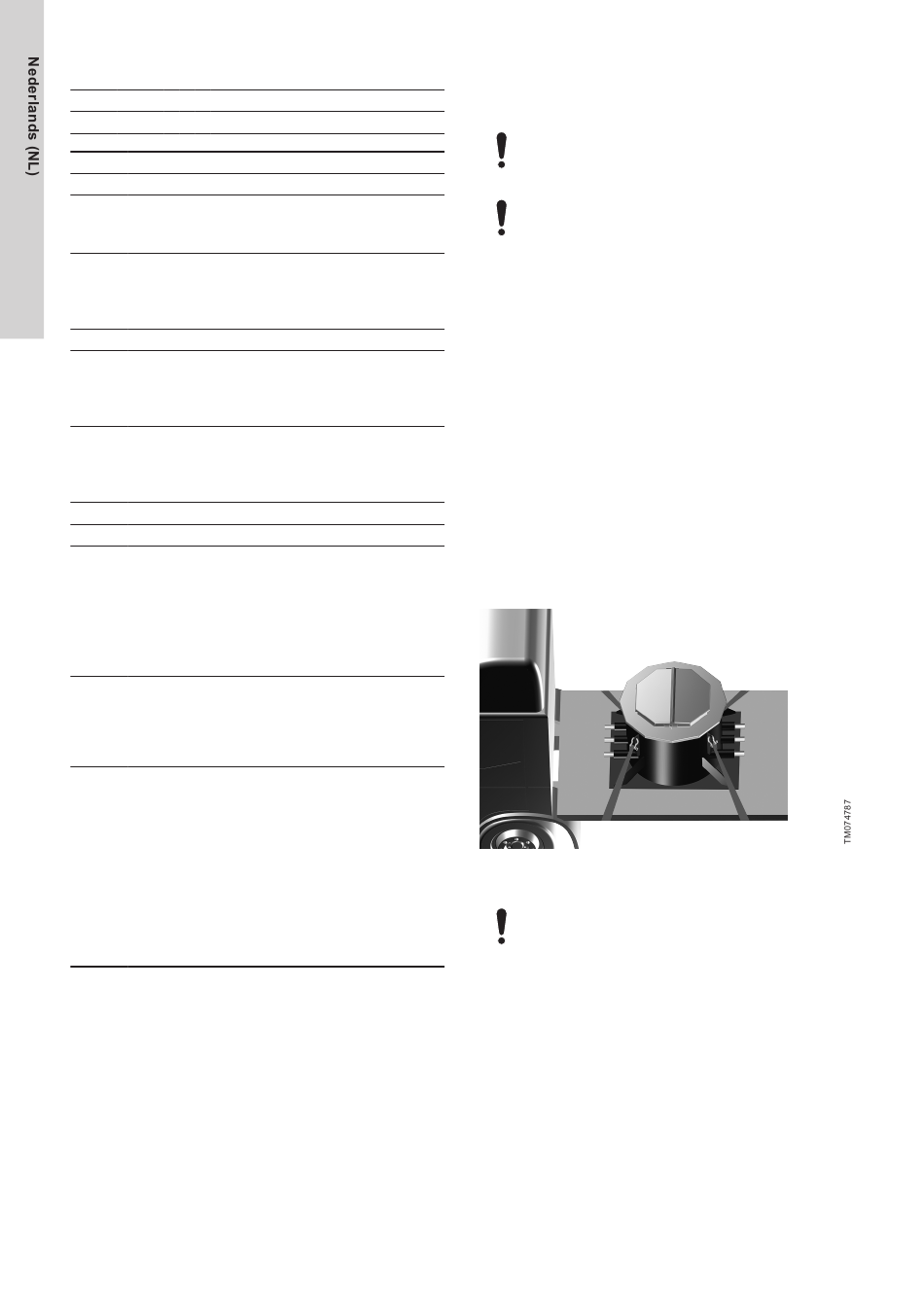

Bevestiging tijdens transport
De oplossing is voorzien van hijsbeugels. Gebruik altijd de
hijsbeugels bij het hanteren van de oplossing.
Gerelateerde informatie
3.3 De oplossing hanteren en ophijsen
