2.4.2 Typenschlüssel
Ex. iGRID P- P 9 TCX NA- PS14- 110 AA- X- BFRMS
Pos. 1 2 3 4 5
Pos. Beschreibung
1 Produktfamilie
Produkttyp
2 P: Pressure Zone
T: Temperature Zone
Anlagentyp:
P: Schacht (pit)
3
C: Gehäuse (cabinet)
S: Skid
4 Anzahl der Hauptpumpen (1–9):
Pumpentyp:
T: TPE
5
C: CRE
X: Sonstige
Kategorie der Druckgeräterichtlinie (PED):
P1: PED-Kategorie I
6
P2: PED-Kategorie II
NA: Die Druckgeräterichtlinie (PED) ist nicht anwendbar
7 Maximal zulässiger Betriebsdruck (PS)
8 Maximale Medientemperatur (°C)
Rohranschlüsse (Einlass/Auslass)
A: DN 65
B: DN 80
9 C: DN 100
D: DN 125
E: DN 150
F: DN 200
Ausführung:
A: Standardausführung
10
X: CSU-Ausführung
Q: CSU-Ausführung mit vom Kunden gelieferten
Bauteilen
Optionen:
B: Mit Druckerhöhungspumpe (nur für Temperaturzone
relevant)
F: Durchflussmesser
R: Druckreduzierventil
M: Motorventil
11
S: Einlaufsieb
E: Schaltschrank
O: Sonstige
oder
XX: Mehr als 5 Optionen
22
6 7 8 9 10 11

3. Empfangen des Produkts

3.1 Transportieren der Lösung
Es ist darauf zu achten, dass die Lösung sicher befestigt
ist. Die äußeren Rohranschlüsse sind nicht für die
Transportsicherung vorgesehen. Siehe Abbildung
Transportsicherung.
Beachten Sie beim Transport und bei der Handhabung
des Produkts, dass die Schlagfestigkeit der Lösung bei
niedrigen Temperaturen reduziert sein kann.
Transportieren Sie die Lösung in vertikaler Position und sichern Sie
sie am Transportfahrzeug.
Stellen Sie am Lieferort eine geeignete Hebevorrichtung bereit.
Das Gewicht ist auf dem Typenschild und dem Produktetikett
angegeben.
Befolgen Sie beim Transportieren und Handhaben der Lösung die
folgenden Anweisungen:
• Sichern Sie die Lösung während des Transports
ordnungsgemäß.
• Kippen Sie die Lösung nicht, wenn Sie sie vom Fahrzeug
abladen. Heben Sie die Lösung mit der Hebevorrichtung an den
Hebebügeln der Lösung an.
• Die Handhabung der Lösung muss in Übereinstimmung mit den
örtlich geltenden Vorschriften erfolgen. Siehe Abschnitt zur
Handhabung und zum Anheben der Lösung.
• Verwenden Sie nur zugelassene Hebegurte aus Gewebe oder
ähnlichem Material, wenn Sie die Lösung auf ein Fahrzeug
heben bzw. aus einem Fahrzeug ausladen oder es am
Aufstellungsort transportieren.
• Setzen Sie die Lösung keiner Punktbelastung aus.
• Ziehen Sie die Lösung nicht über den Boden.
• Die Lösung darf nicht mit scharfen Kanten in Berührung
kommen.
• Stellen Sie die Lösung auf eine ebene Fläche.

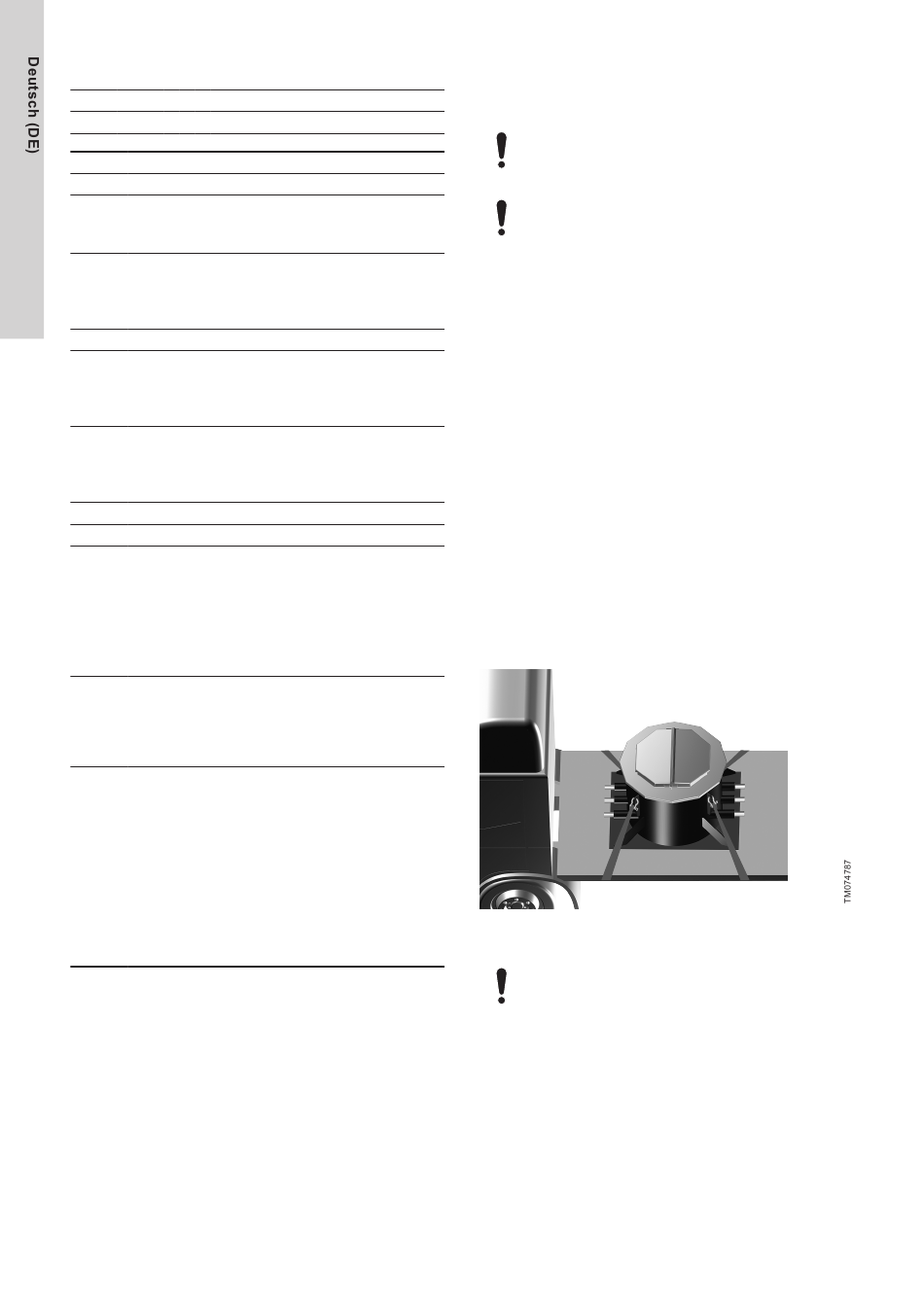

Transportsicherung
Die Lösung ist mit Hebebügeln ausgestattet. Verwenden
Sie bei der Handhabung der Lösung immer die
Hebebügel.

Weitere Informationen

3.3 Handhabung und Anheben der Lösung
