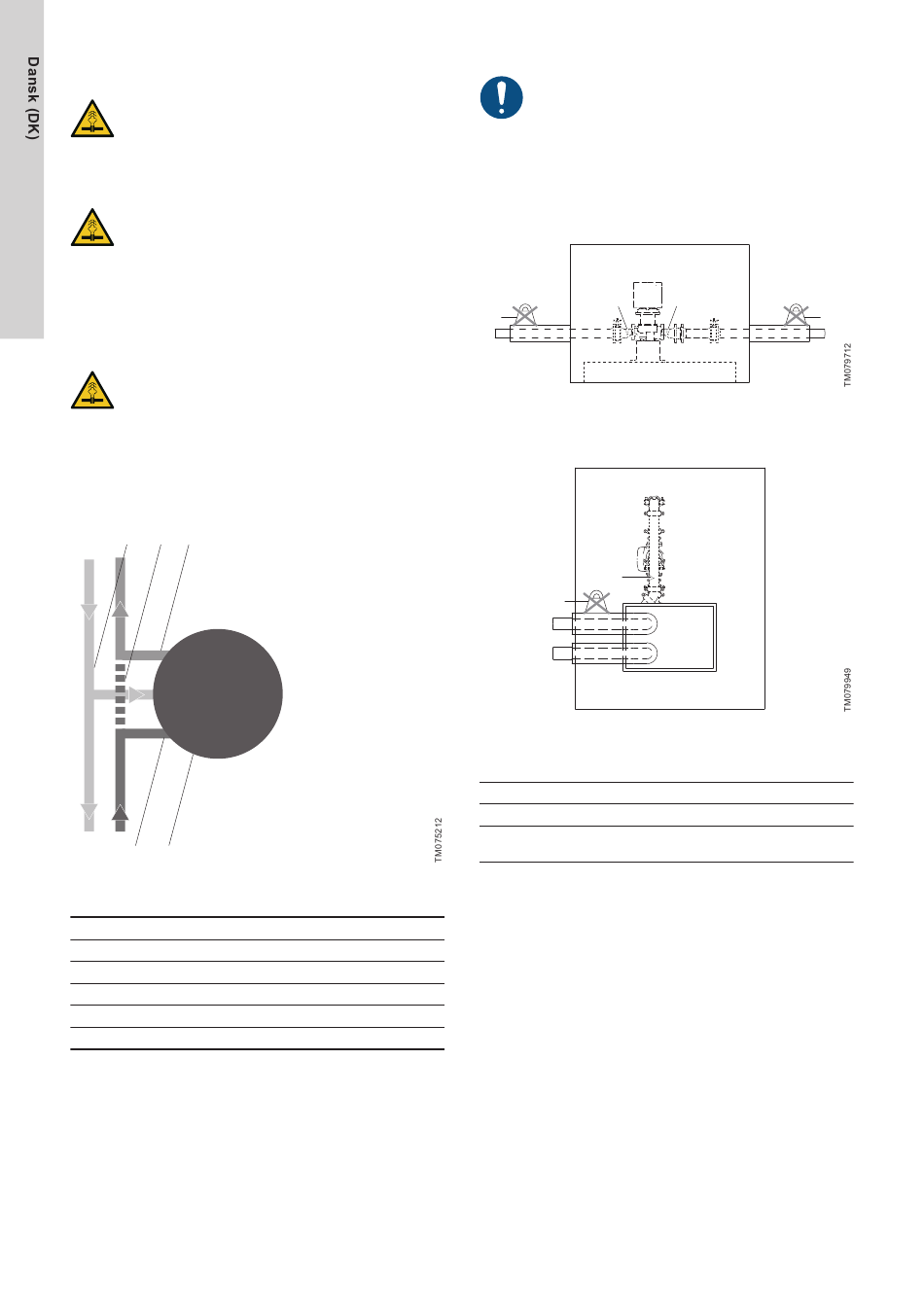

5.1.1 Tilslutning af fjernvarmerør
ADVARSEL
Damp
Død eller alvorlig personskade
‐
Undgå spændinger i rørtilslutningerne til løsningen og
minimér termisk belastning.
ADVARSEL
Damp
Død eller alvorlig personskade
‐
Sørg for at svejsningen udføres uden spændinger i
rørtilslutningerne.
‐
Sørg for at de svejsede tilslutninger udføres i henhold
til rørproducentens anvisninger.
5.1.1.1 Undgå spændinger i rørtilslutninger
ADVARSEL
Anlæg under tryk
Død eller alvorlig personskade
‐
Sørg for at installationen af de eksterne rørtilslutninger
er foretaget i henhold til rørproducentens anvisninger
for installation for at undgå for stor belastning i rørene.
Grundfos anbefaler at du foretager 90 graders
bøjninger tæt på indersiden af løsningen for at undgå
aksiale belastninger.
Rørsektionerne mellem afspærringsventilerne må ikke fjernes på
grund af spændinger i rørene. Se pos. 2 i figuren Undgå
spændinger i rørtilslutninger til brønden.
1 2 3
4 5
Undgå spændinger i rørtilslutninger til brønden
Pos. Beskrivelse
1 Eksisterende returløbsledning
2 Eksisterende forsyningsledning uden flow
3 Ny forsyningsledning, lav temperatur
4 Ny forsyningsledning, høj temperatur
5 Temperaturzone
Komprimér tilbagefyldet rundt om brønden op til den nederste del af
rørtilslutningen inden rørene tilsluttes.
Kontrollér følgende inden du tilslutter rørene:
• Rørene skal være rene og beskyttet med plastpropper.
• Tilgangsrørene skal være korrekt oprettet i forhold til
rørtilslutningerne.
42
Tilslutning af fjernvarmerør skal udføres af kvalificerede
personer. Tilslutningen skal foretages i henhold til lokale
tekniske forskrifter fra det lokale forsyningsselskab og i
henhold til instruktionerne fra leverandøren af
fjernvarmerørene.
5.1.2 Understøttelse af rørtilslutningen til nettet
Forkert udført arbejde i forbindelse med understøtning af
fjernvarmerørene ind og ud af brønden kan forårsage enorm
belastning af komponenterne i brønden. Der kan forekomme store
skader som kan medføre lækage af fjernvarmevand i brønden.
2
1
KG
Undgå belastninger på rør som kan forårsage alvorlige utætheder
ved lige rørføring
2
1
KG
Undgå belastninger på rør som kan forårsage alvorlige utætheder
ved rørbøjninger
Pos.
1
2
2
1
KG
Beskrivelse
Spændinger/belastning af rør
Beskadigede komponenter i
brønden
