2.4.2 Désignation
Ex. iGRID P- P 9 TCX NA- PS14- 110 AA- X- BFRMS
Pos. 1 2 3 4 5
Pos. Description
1 Famille de produits
Type de produit
2 P : Pressure Zone
T : Temperature Zone
Type de système :
P : Cuve
3
C : Armoire
S : Skid
4 Nombre de pompes principales (1-9) :
Type de pompe :
T : TPE
5
C : CRE
X : Autre
Catégorie de la Directive équipements sous pression
(DESP) :
P1 : DESP catégorie I
6
P2 : DESP catégorie II
NA : DESP non applicable
7 Pression de service maximum (PS)
8 Température maximale du liquide (°C)
Raccords tuyauterie (aspiration/refoulement)
A : DN 65
B : DN 80
9 C : DN 100
D : DN 125
E : DN 150
F : DN 200
Variante de conception
A : Standard
10
X : Variante CSU
Q : Variante CSU avec composant donné par le client
Options :
B : Avec surpresseur (utile uniquement pour
Temperature Zone)
F : Débitmètre
R : Réducteur de pression
M : Vanne motorisée
11
S : Crépine
E : Panneau électrique
O : Autre
ou
XX : Plus de 5 options
68
6 7 8 9 10 11
3. Réception du produit

3.1 Transporter la solution

S'assurer que la solution est attachée correctement. Les
raccords tuyauterie extérieurs ne sont pas conçus pour
être attachés lors du transport. Voir figure Fixation
pendant le transport
Lorsque vous transportez et manipulez la solution à
basses températures, tenir compte du fait que sa
résistance aux chocs s'en trouve diminuée.
Transporter la solution en position verticale et la fixer au véhicule de
transport.
Apporter un équipement de levage adapté au lieu de livraison.
Le poids est affiché sur la plaque signalétique et sur l'étiquette du
produit.
Suivre les instructions suivantes lors du transport et de la
manipulation de la solution.
• Attacher correctement la solution pendant son transport.
• Ne pas pencher la solution lors de son retrait du véhicule. Lever
la solution avec l'équipement de levage attaché aux poignées
de levage de la solution.
• Manipuler et lever la solution conformément aux
réglementations locales. Voir paragraphe sur la manipulation et
le levage de la solution.
• N'utiliser que des sangles approuvées en textile ou en un
matériau similaire lors du levage de la solution du ou vers le
véhicule ou lors d'un déplacement sur le site de construction.
• Ne pas exposer la solution à une charge concentrée.
• Ne pas traîner la solution sur le sol.
• Ne pas exposer la solution à des bords tranchants.
• Placer la solution sur une surface plane.

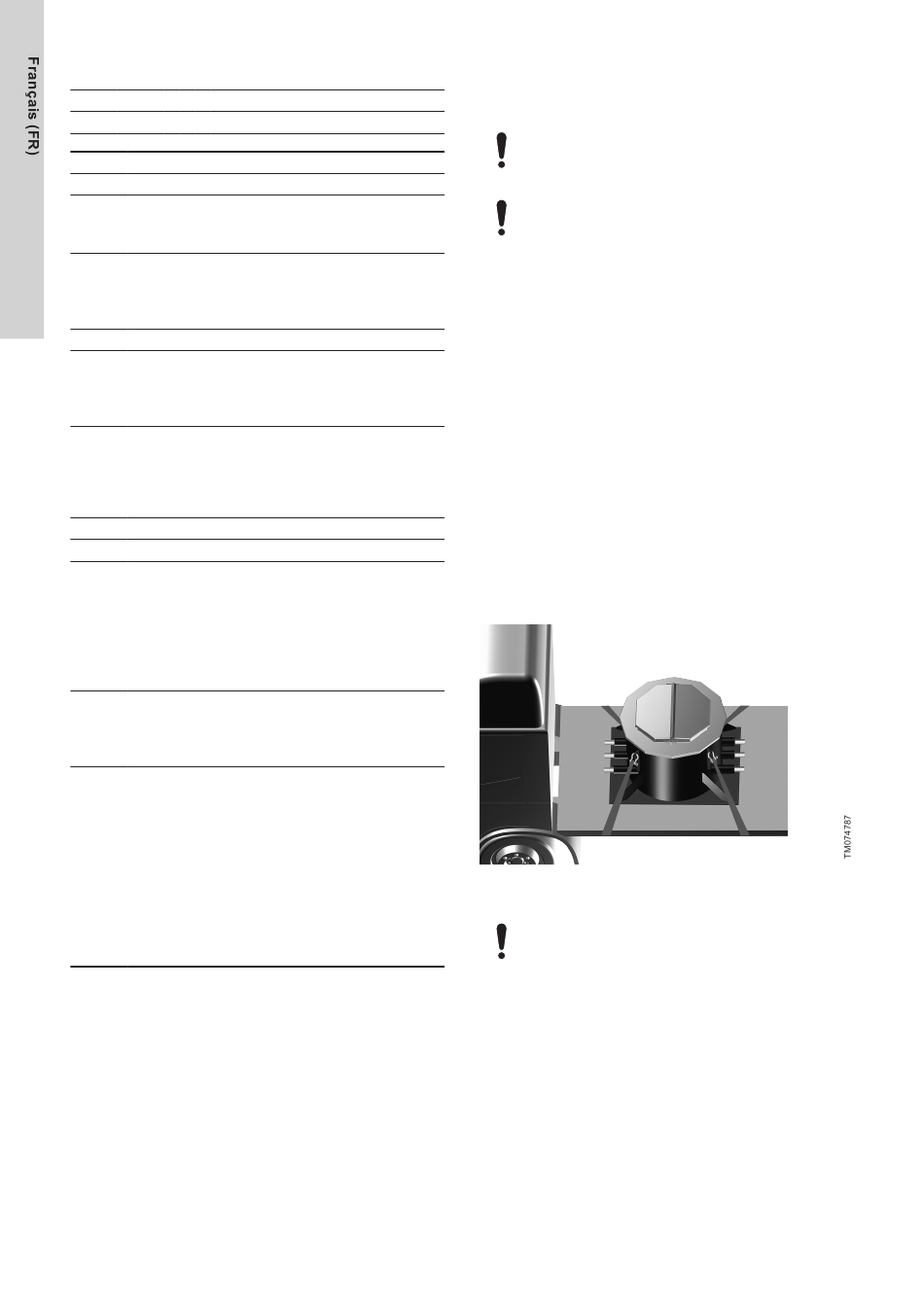

Fixation pendant le transport
La solution est équipée de poignées de levage. Toujours
utiliser les poignées de levage lors de la manipulation de
la solution.
Informations connexes
3.3 Manipuler et lever la solution
