4.1 Przygotowanie fundamentu
5.1.3 Zasypanie wykopu
104
5.1.1 Podłączanie rur sieci ciepłowniczej
OSTRZEŻENIE
Para wodna
Śmierć lub poważne obrażenia ciała
‐
Unikać naprężeń w przyłączach rurowych
przymocowanych do rozwiązania i zminimalizować
naprężenia termiczne.
OSTRZEŻENIE
Para wodna
Śmierć lub poważne obrażenia ciała
‐
Upewnić się, że podczas spawania nie występuje
nadmierne naprężenie w przyłączach rurowych.
‐
Upewnić się, że połączenia spawane są wykonane
zgodnie z instrukcjami producenta rur.
5.1.1.1 Unikanie naprężeń w przyłączach rurowych
OSTRZEŻENIE
System ciśnieniowy
Śmierć lub poważne obrażenia ciała
‐
Upewnić się, że zewnętrzne przyłącza rurowe zostały
wykonane zgodnie z wytycznymi producenta rur, aby
uniknąć nadmiernych naprężeń w rurach. Firma
Grundfos zaleca zamocowanie kolan o zgięciu 90
stopni w pobliżu środka zestawu, aby uniknąć
naprężeń osiowych.
Nie wolno usuwać sekcji rur między zaworami odcinającymi ze
względu na występowanie naprężeń w rurach. Patrz poz. 2 na
rysunku Unikanie naprężeń w przyłączach rurowych
zamocowanych do zbiornika.
1 2 3
4 5

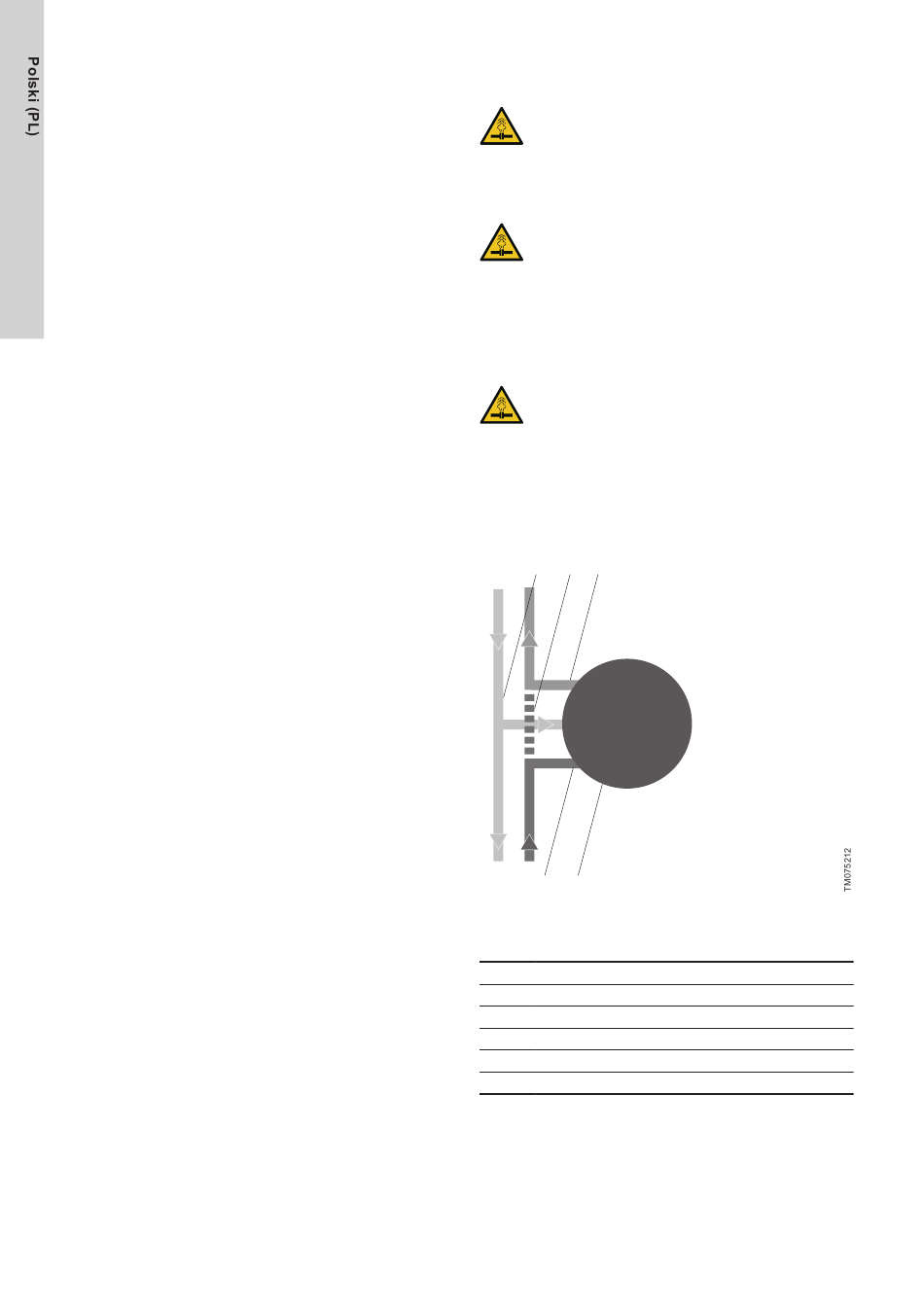

Unikanie naprężeń w przyłączach rurowych zamocowanych do
zbiornika
Poz. Opis
1 Istniejąca rura powrotna
2 Istniejąca rura zasilająca bez przepływu
3 Nowa rura zasilająca, niska temperatura
4 Nowa rura zasilająca, wysoka temperatura
5 Strefa temperaturowa
Przed podłączeniem rur odpowiednio ubić materiał wypełniający do
wysokości dolnej części przyłącza rurowego.
Przed podłączeniem rur należy upewnić się, że:
• Rury są czyste i zabezpieczone plastikowymi zaślepkami.
• Rury wlotowe są prawidłowo wyrównane względem przyłącza
rurowego.
