Podłączenie rur sieci ciepłowniczej może być
przeprowadzone przez wykwalifikowany personel.
Podłączenie należy wykonać zgodnie z lokalnymi
przepisami technicznymi ustalonymi przez zakład
energetyczny i zgodnie z przepisami określonymi przez
dostawcę rur sieci ciepłowniczej.
5.1.2 Podparcie przyłączy rur do sieci
Nieprawidłowo wykonane prace związane z podparciem rur sieci
ciepłowniczej wewnątrz i na zewnątrz zbiornika mogą prowadzić do
ogromnych obciążeń komponentów w zbiorniku. Mogą wystąpić
duże uszkodzenia, które mogą prowadzić do wycieku wody z sieci
ciepłowniczej w zbiorniku.
2
1
KG

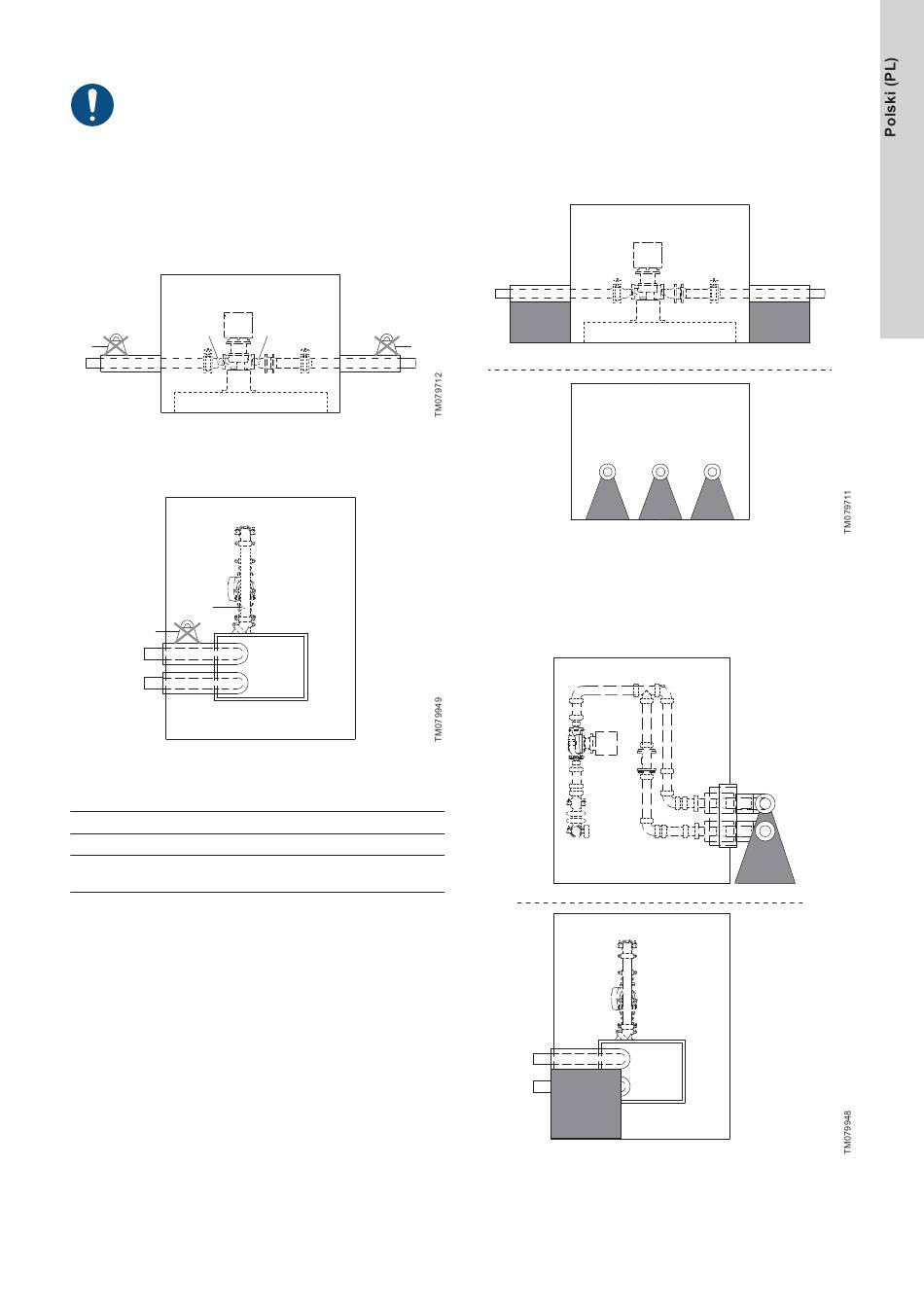

Unikanie naprężeń, które mogą powodować poważne wycieki, w
przypadku prostego układu rur
2
1
KG
Unikanie naprężeń, które mogą powodować poważne wycieki, w
przypadku układu rur z kolanami
Poz.
1
2
2
1
KG
Opis
Naprężenia/obciążenia rur
Uszkodzone komponenty w
zbiorniku
Dlatego przed położeniem warstw piasku i ziemi na rurach
wymagane jest odpowiednie podparcie rur sieci ciepłowniczej
znajdujących się poza zbiornikiem za pomocą ułożonych w stosy
podkładek z piasku (*). Brak podparcia rur może spowodować, że
cały zbiornik zostanie przypadkowo wypełniony wodą z sieci
ciepłowniczej.
• A: Widok z przodu
• B: Widok z boku
*
A
*
B
Podpieranie rur sieci ciepłowniczej za pomocą podkładek z piasku
(*) w przypadku prostego układu rur
• A: Widok z przodu
• B: Widok z boku
A
*
B
Podpieranie rur sieci ciepłowniczej za pomocą podkładek z piasku
(*) w przypadku układu rur z kolanami
*
* *
*
